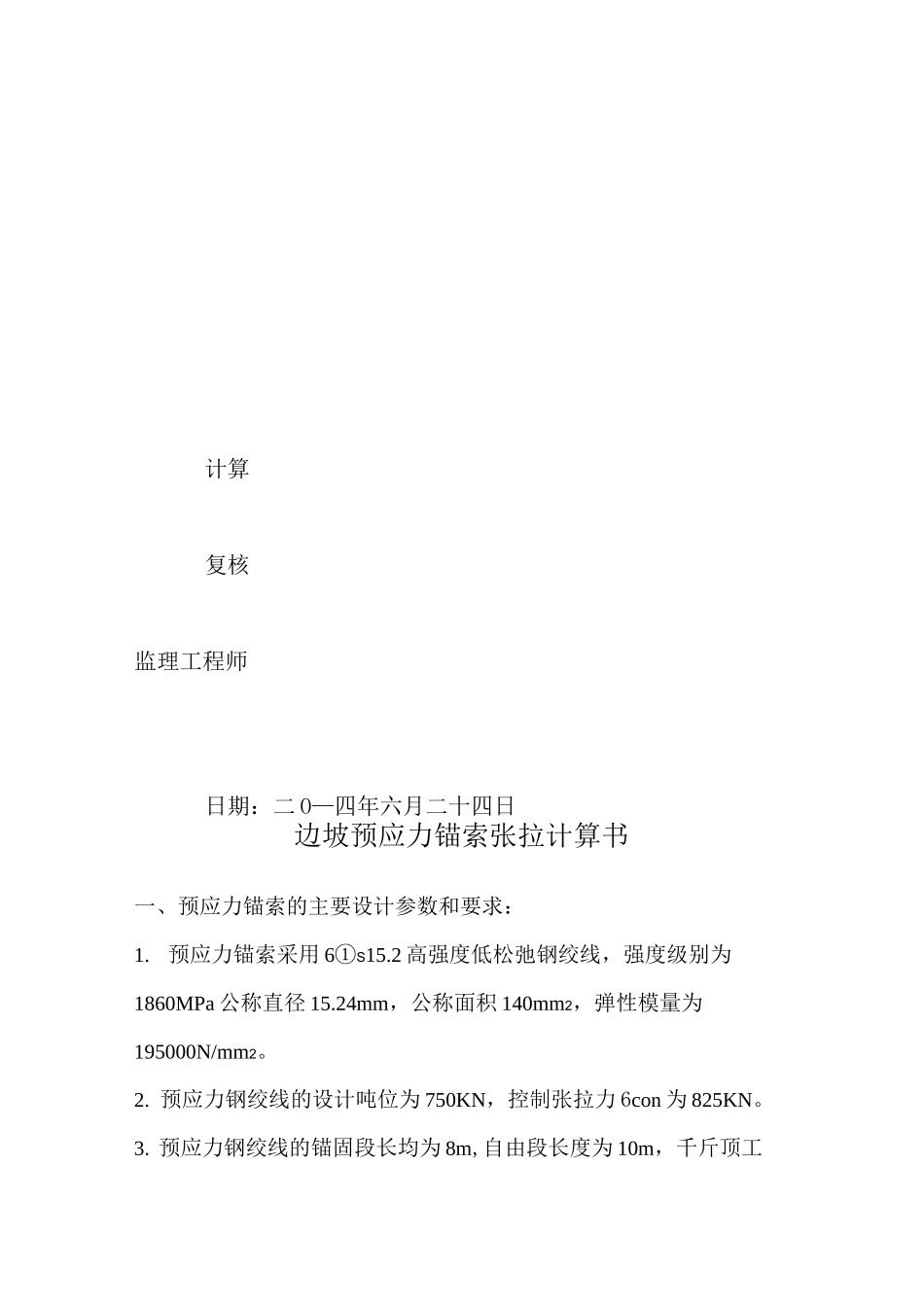

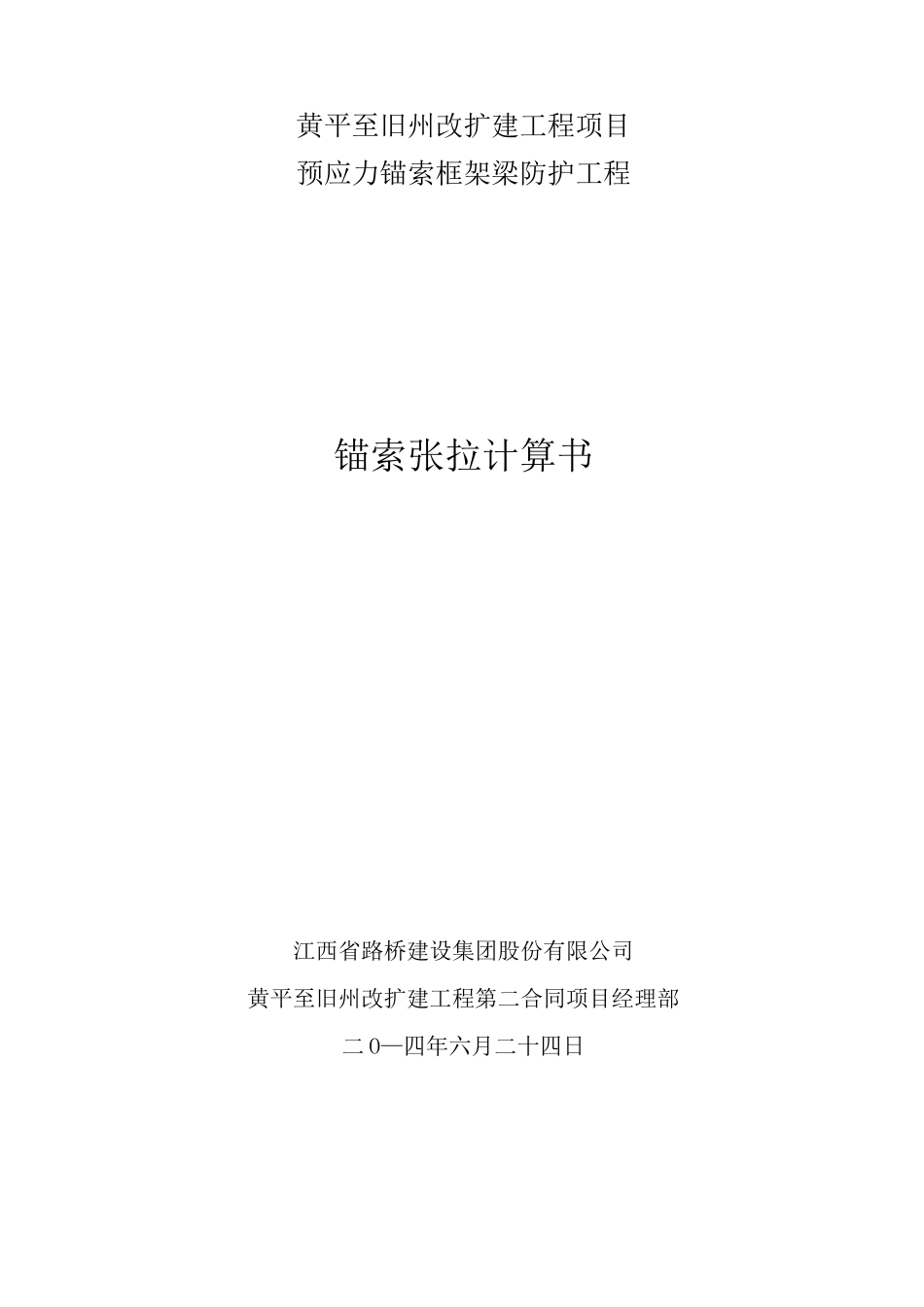

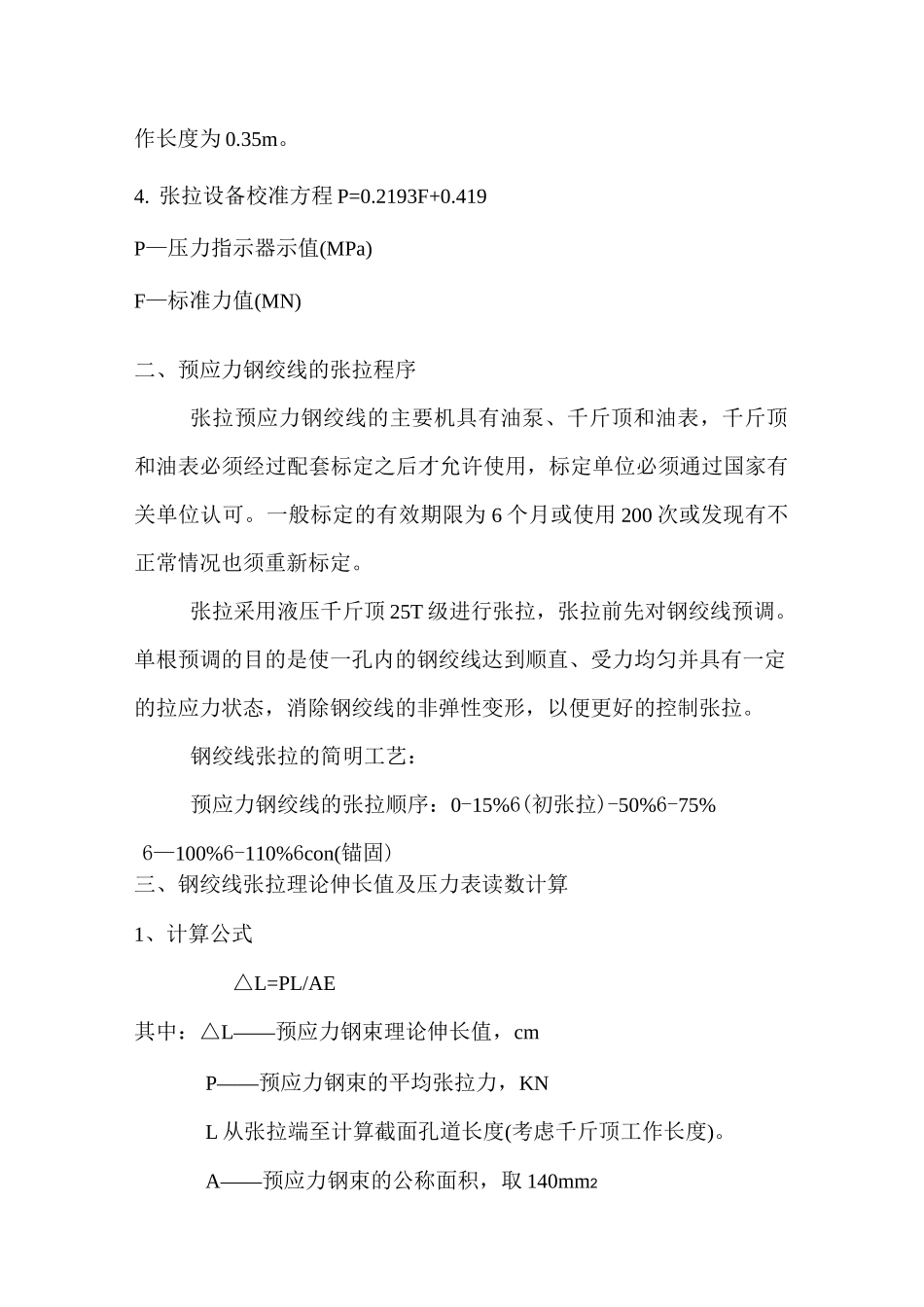

黄平至旧州改扩建工程项目预应力锚索框架梁防护工程锚索张拉计算书江西省路桥建设集团股份有限公司黄平至旧州改扩建工程第二合同项目经理部二 O—四年六月二十四日计算复核监理工程师日期:二 O—四年六月二十四日边坡预应力锚索张拉计算书一、预应力锚索的主要设计参数和要求:1.预应力锚索采用 6①S15.2 高强度低松弛钢绞线,强度级别为1860MPa 公称直径 15.24mm,公称面积 140mm2,弹性模量为195000N/mm2。2. 预应力钢绞线的设计吨位为 750KN,控制张拉力 6con 为 825KN。3. 预应力钢绞线的锚固段长均为 8m,自由段长度为 10m,千斤顶工作长度为 0.35m。4. 张拉设备校准方程 P=0.2193F+0.419P—压力指示器示值(MPa)F—标准力值(MN)二、预应力钢绞线的张拉程序张拉预应力钢绞线的主要机具有油泵、千斤顶和油表,千斤顶和油表必须经过配套标定之后才允许使用,标定单位必须通过国家有关单位认可。一般标定的有效期限为 6 个月或使用 200 次或发现有不正常情况也须重新标定。张拉采用液压千斤顶 25T 级进行张拉,张拉前先对钢绞线预调。单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态,消除钢绞线的非弹性变形,以便更好的控制张拉。钢绞线张拉的简明工艺:预应力钢绞线的张拉顺序:0-15%6(初张拉)-50%6-75%6—100%6-110%6con(锚固)三、钢绞线张拉理论伸长值及压力表读数计算1、计算公式△L=PL/AE其中:△L——预应力钢束理论伸长值,cmP——预应力钢束的平均张拉力,KNL 从张拉端至计算截面孔道长度(考虑千斤顶工作长度)。A——预应力钢束的公称面积,取 140mm2E——预应力钢束弹性模量,取 195000N/mm22.理论伸长值及油表读数值计算⑴ 当 6=6conX15%(初张拉)时张应力:F=750KNX15%=112.5KN理论伸长:△L=(750000X0.15)X(10000+350)/(6X140X195000)=7.11mm压力表读数:P=0.2193F(112.5)+0.419=25.09MPa(2)当 6=6conX50%时张应力:F=750KNX50%=375KN理论伸长:△L=(750000X0.50)X(10000+350)/(6X140X195000)=23.70mm压力表读数:P=0.2193F(375)+0.419=82.66MPa(3)当 6=6conX75%时张应力:F=750KNX75%=526.5KN理论伸长:△L=(750000X0.75)X(10000+350)/(6X140X195000)=35.54mm压力表读数:P=0.2193F(526.5)+0.419=115.88MPa(4) 当 6=6conX100%时张应力:F=750KNX100%=750KN理论伸长:△L=750000X1.00X(10000+350)/(6X140X195000)=47.39mm压力表读数:P=0.2193F(750)+0.419=164.89MPa(5...
