高中物理 多用电表教案2 新人教版选修3

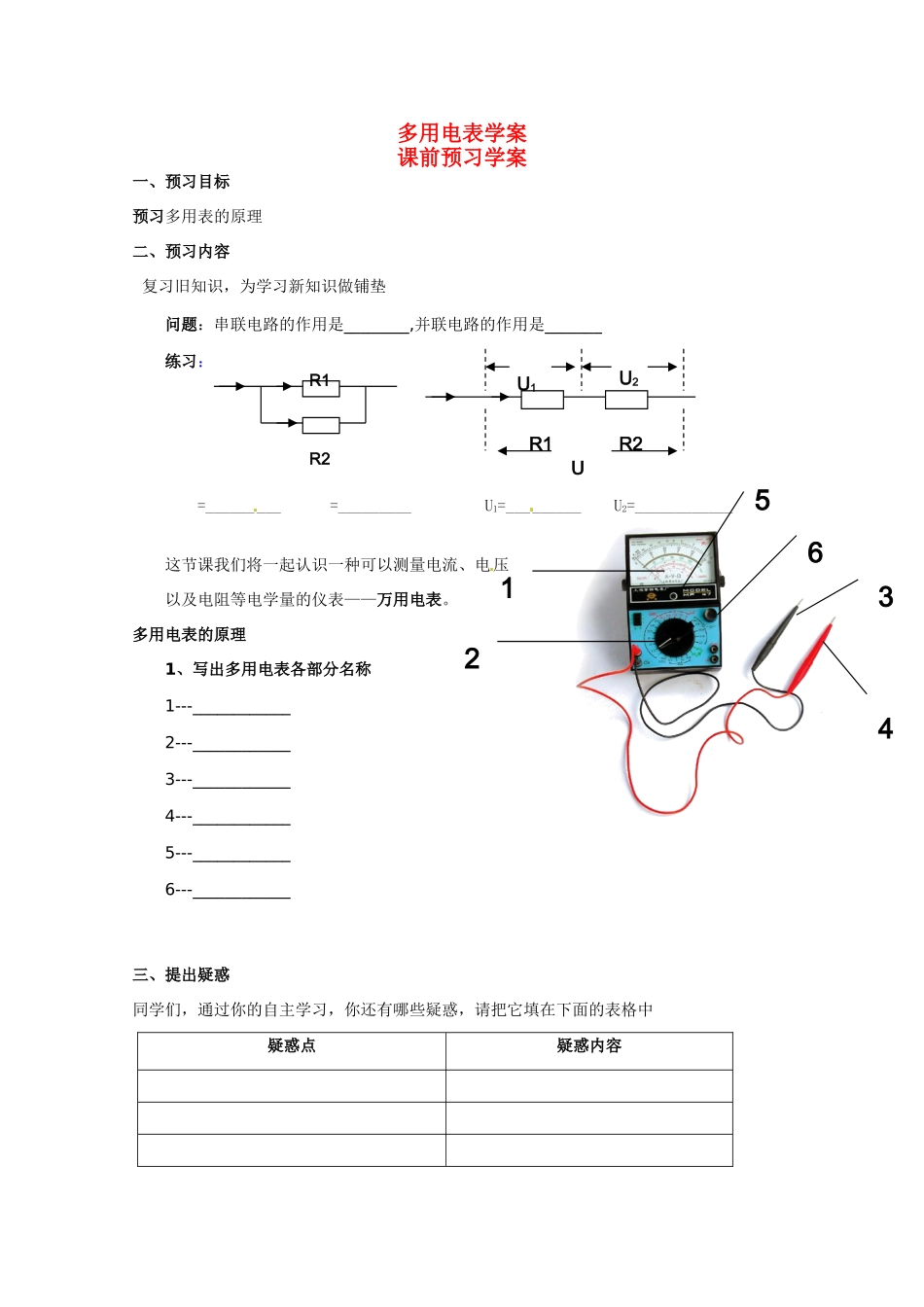

高中物理 多用电表教案2 新人教版选修3_第1页
1/6

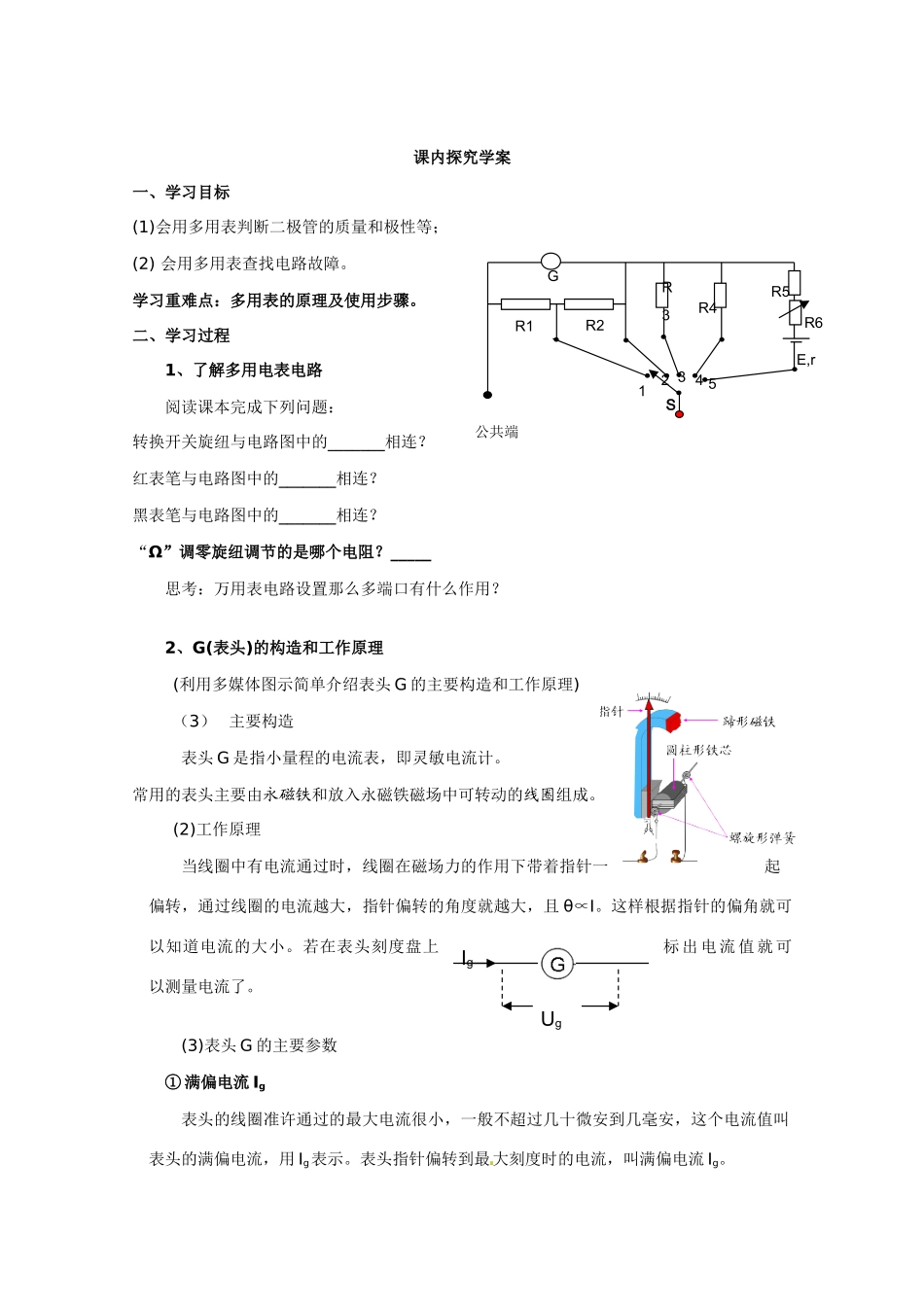

高中物理 多用电表教案2 新人教版选修3_第2页
2/6

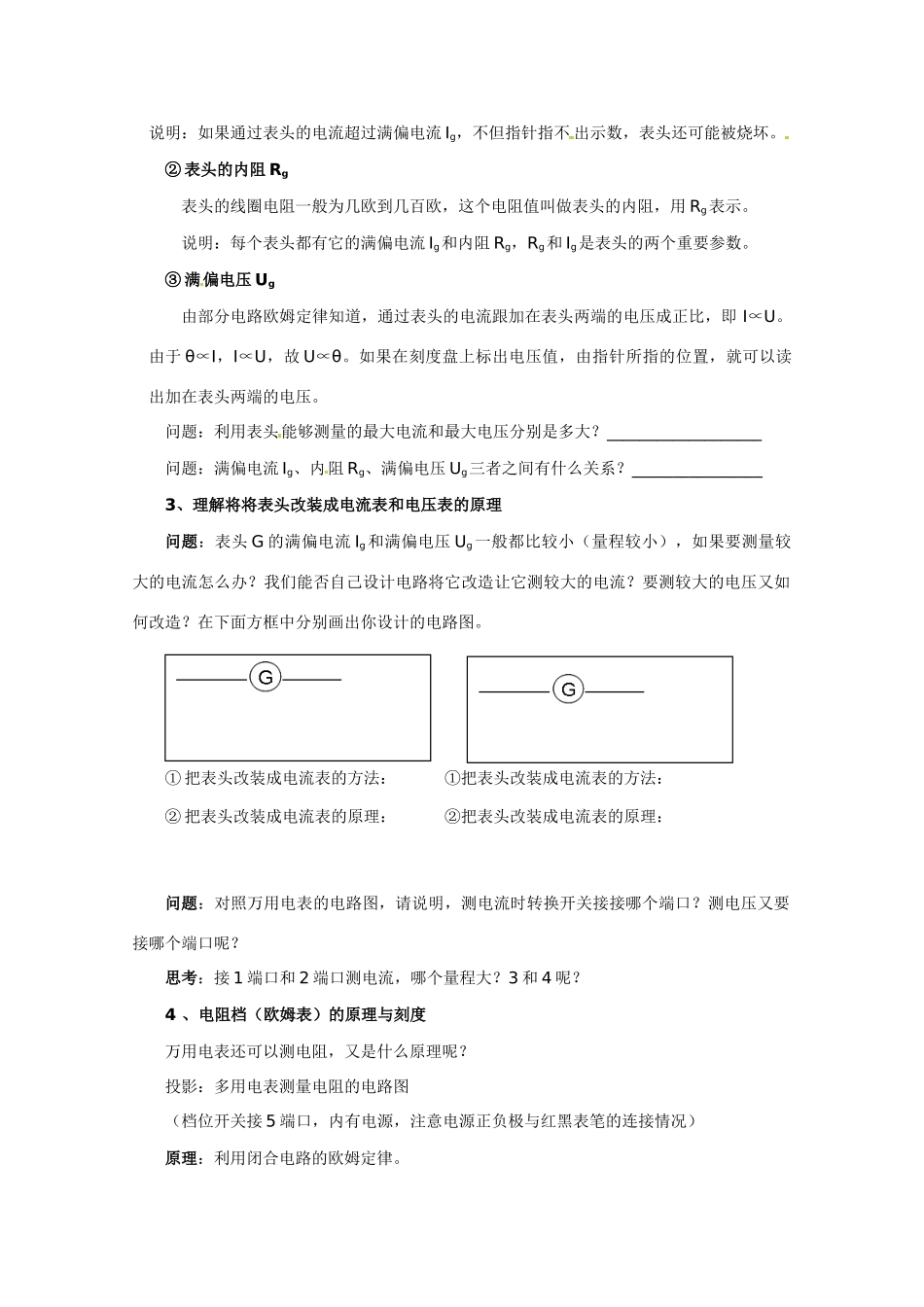

高中物理 多用电表教案2 新人教版选修3_第3页
3/6
R1R2UR1R2U2U1165432多用电表学案课前预习学案一、预习目标预习多用表的原理二、预习内容 复习旧知识,为学习新知识做铺垫问题:串联电路的作用是________,并联电路的作用是_______练习: =_________ =_________ U1=_________ U2=____________这节课我们将一起认识一种可以测量电流、电压以及电阻等电学量的仪表——万用电表。多用电表的原理1、写出多用电表各部分名称1---____________2---____________3---____________4---____________5---____________6---____________三、提出疑惑同学们,通过你的自主学习,你还有哪些疑惑,请把它填在下面的表格中疑惑点疑惑内容R312 3 4 5GR1R2R4R5R6E,r公共端SUgIg课内探究学案一、学习目标(1)会用多用表判断二极管的质量和极性等;(2) 会用多用表查找电路故障。学习重难点:多用表的原理及使用步骤。二、学习过程1、了解多用电表电路阅读课本完成下列问题:转换开关旋纽与电路图中的_______相连?红表笔与电路图中的_______相连?黑表笔与电路图中的_______相连?“Ω”调零旋纽调节的是哪个电阻?_____思考:万用表电路设置那么多端口有什么作用?2、G(表头)的构造和工作原理(利用多媒体图示简单介绍表头 G 的主要构造和工作原理)(3) 主要构造表头 G 是指小量程的电流表,即灵敏电流计。常用的表头主要由永磁铁和放入永磁铁磁场中可转动的线圈组成。(2)工作原理当线圈中有电流通过时,线圈在磁场力的作用下带着指针一起偏转,通过线圈的电流越大,指针偏转的角度就越大,且 θ∝I。这样根据指针的偏角就可以知道电流的大小。若在表头刻度盘上标 出 电 流 值 就 可以测量电流了。(3)表头 G 的主要参数① 满偏电流 Ig表头的线圈准许通过的最大电流很小,一般不超过几十微安到几毫安,这个电流值叫表头的满偏电流,用 Ig表示。表头指针偏转到最大刻度时的电流,叫满偏电流 Ig。说明:如果通过表头的电流超过满偏电流 Ig,不但指针指不 出示数,表头还可能被烧坏。② 表头的内阻 Rg表头的线圈电阻一般为几欧到几百欧,这个电阻值叫做表头的内阻,用 Rg表示。说明:每个表头都有它的满偏电流 Ig和内阻 Rg,Rg和 Ig是表头的两个重要参数。③ 满偏电压 Ug由部分电路欧姆定律知道,通过表头的电流跟加在表头两端的电压成正比,即 I∝U。由于 θ∝I,I∝U,故 U∝θ。如果在刻度盘上标出电压值,由指针所指的位置,就可以读出加在表头两端的电压。问题:利用表头能够测...
