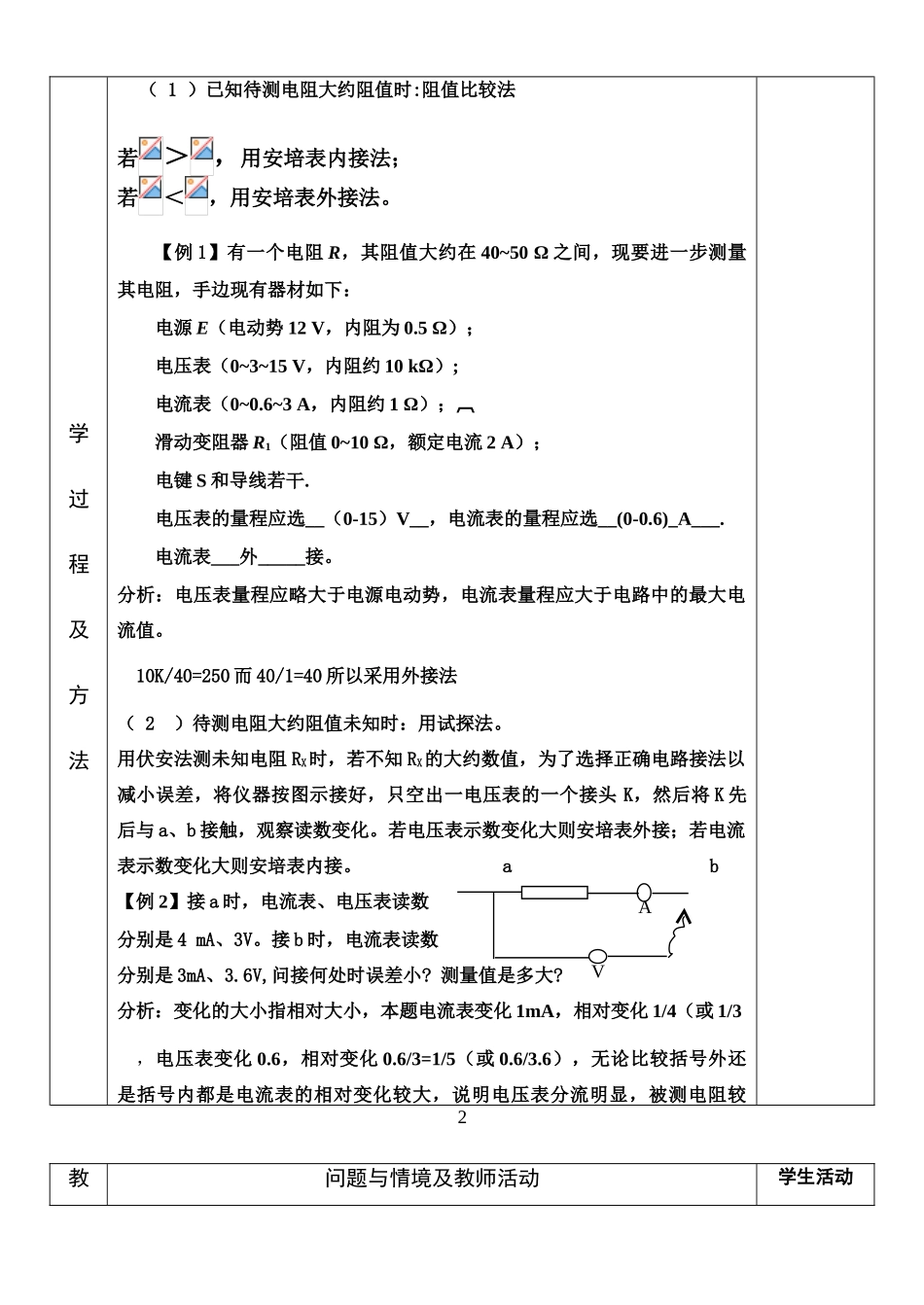

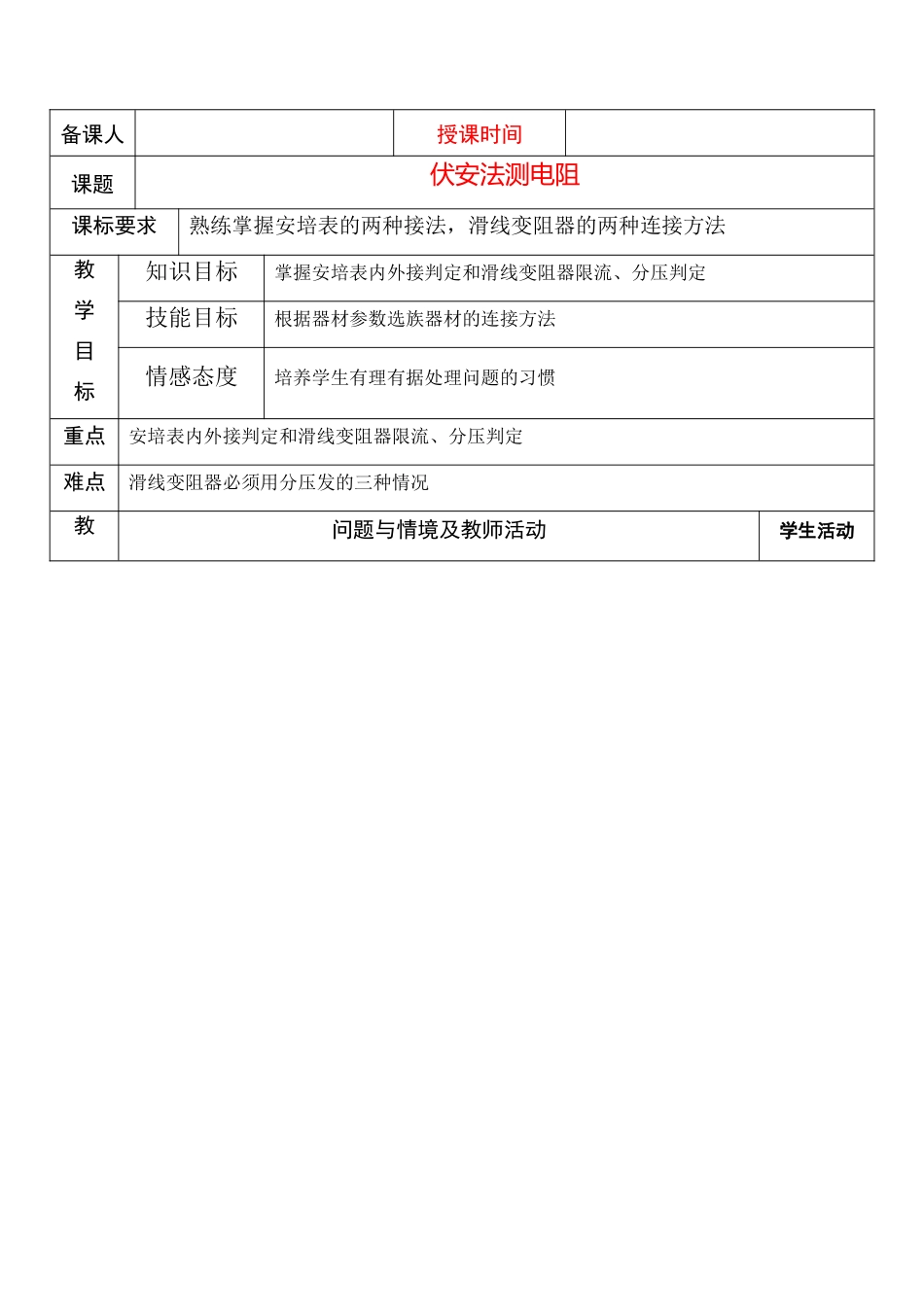

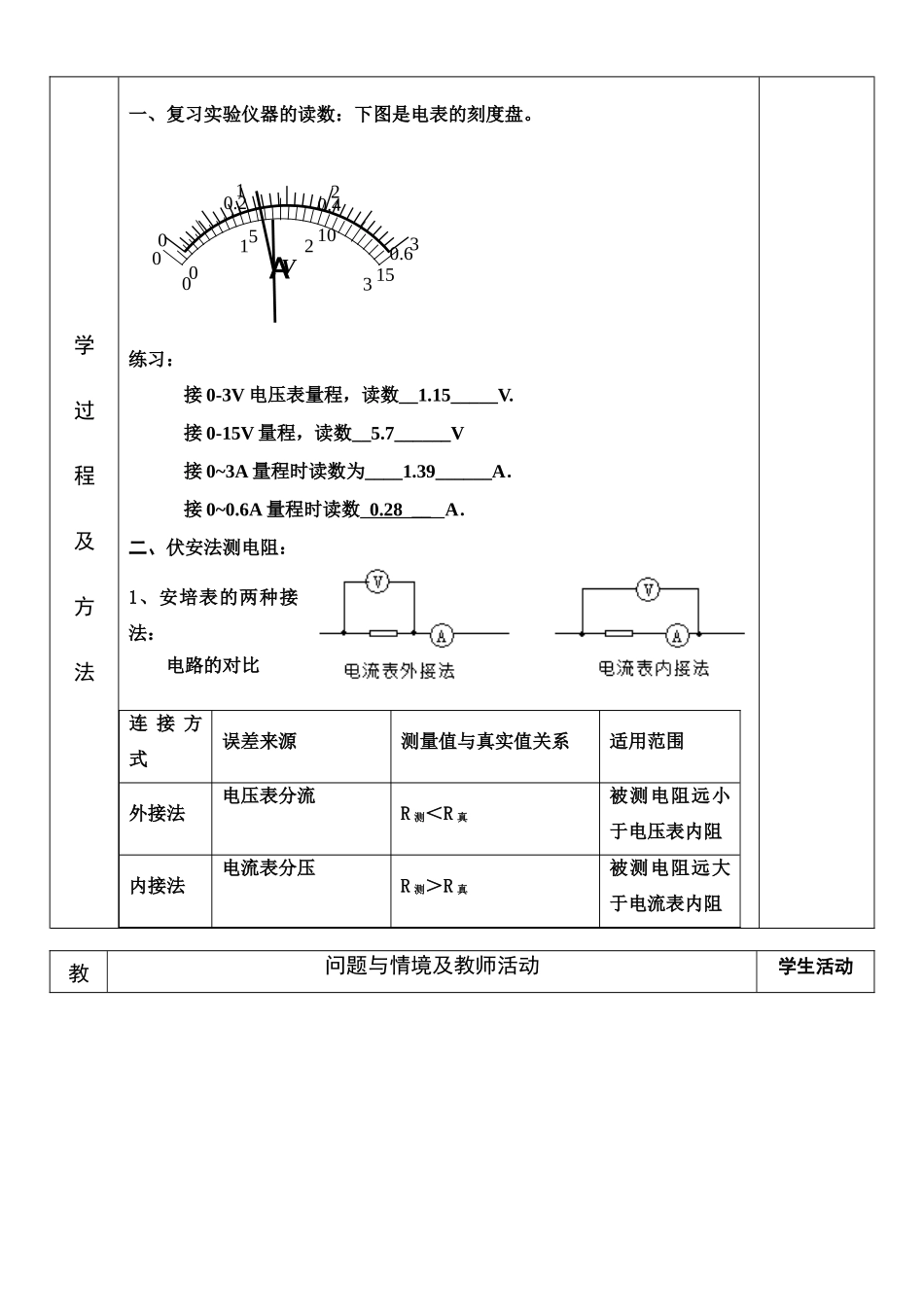

备课人授课时间课题伏安法测电阻课标要求熟练掌握安培表的两种接法,滑线变阻器的两种连接方法教学目标知识目标掌握安培表内外接判定和滑线变阻器限流、分压判定技能目标根据器材参数选族器材的连接方法情感态度培养学生有理有据处理问题的习惯重点安培表内外接判定和滑线变阻器限流、分压判定难点滑线变阻器必须用分压发的三种情况教问题与情境及教师活动学生活动0123V051015学过程及方法一、复习实验仪器的读数:下图是电表的刻度盘。练习:接 0-3V 电压表量程,读数__1.15_____V. 接 0-15V 量程,读数__5.7______V接 0~3A 量程时读数为____1.39______A. 接 0~0.6A 量程时读数 0.28 __ A.二、伏安法测电阻:1、安培表的两种接法:电路的对比连 接 方式误差来源测量值与真实值关系适用范围外接法电压表分流R 测<R 真被测电阻远小于电压表内阻内接法电流表分压R 测>R 真被测电阻远大于电流表内阻教问题与情境及教师活动学生活动00.20.40.60123A学过程及方法 ( 1 )已知待测电阻大约阻值时:阻值比较法若>,用安培表内接法;若<,用安培表外接法。【例 1】有一个电阻 R,其阻值大约在 40~50 Ω 之间,现要进一步测量其电阻,手边现有器材如下: 电源 E(电动势 12 V,内阻为 0.5 Ω); 电压表(0~3~15 V,内阻约 10 kΩ); 电流表(0~0.6~3 A,内阻约 1 Ω); 滑动变阻器 R1(阻值 0~10 Ω,额定电流 2 A); 电键 S 和导线若干.电压表的量程应选__(0-15)V__,电流表的量程应选__(0-0.6)_A___. 电流表___外_____接。分析:电压表量程应略大于电源电动势,电流表量程应大于电路中的最大电流值。10K/40=250 而 40/1=40 所以采用外接法( 2 )待测电阻大约阻值未知时:用试探法。用伏安法测未知电阻 RX时,若不知 RX的大约数值,为了选择正确电路接法以减小误差,将仪器按图示接好,只空出一电压表的一个接头 K,然后将 K 先后与 a、b 接触,观察读数变化。若电压表示数变化大则安培表外接;若电流表示数变化大则安培表内接。 a b【例 2】接 a 时,电流表、电压表读数分别是 4 mA、3V。接 b 时,电流表读数分别是 3mA、3.6V,问接何处时误差小? 测量值是多大?分析:变化的大小指相对大小,本题电流表变化 1mA,相对变化 1/4(或 1/3,电压表变化 0.6,相对变化 0.6/3=1/5(或 0.6/3.6),无论比较括号外还是括号内都是电流表的相对变化较大,说明电压表分...
