高中物理 学生实验 练习使用多用电表导学案 教科版选修3-1-教科版高中选修3-1物理学案

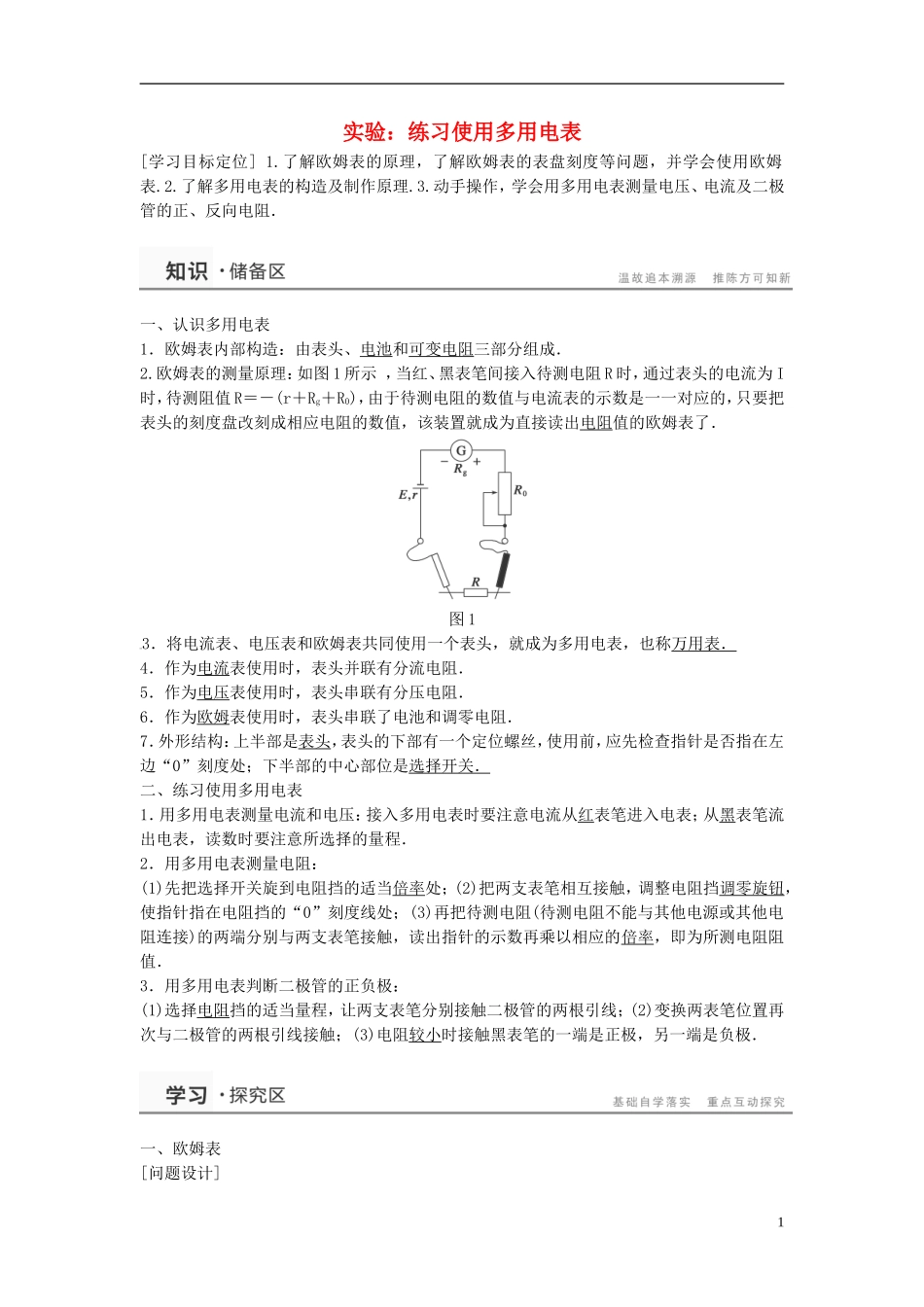

高中物理 学生实验 练习使用多用电表导学案 教科版选修3-1-教科版高中选修3-1物理学案_第1页
1/9

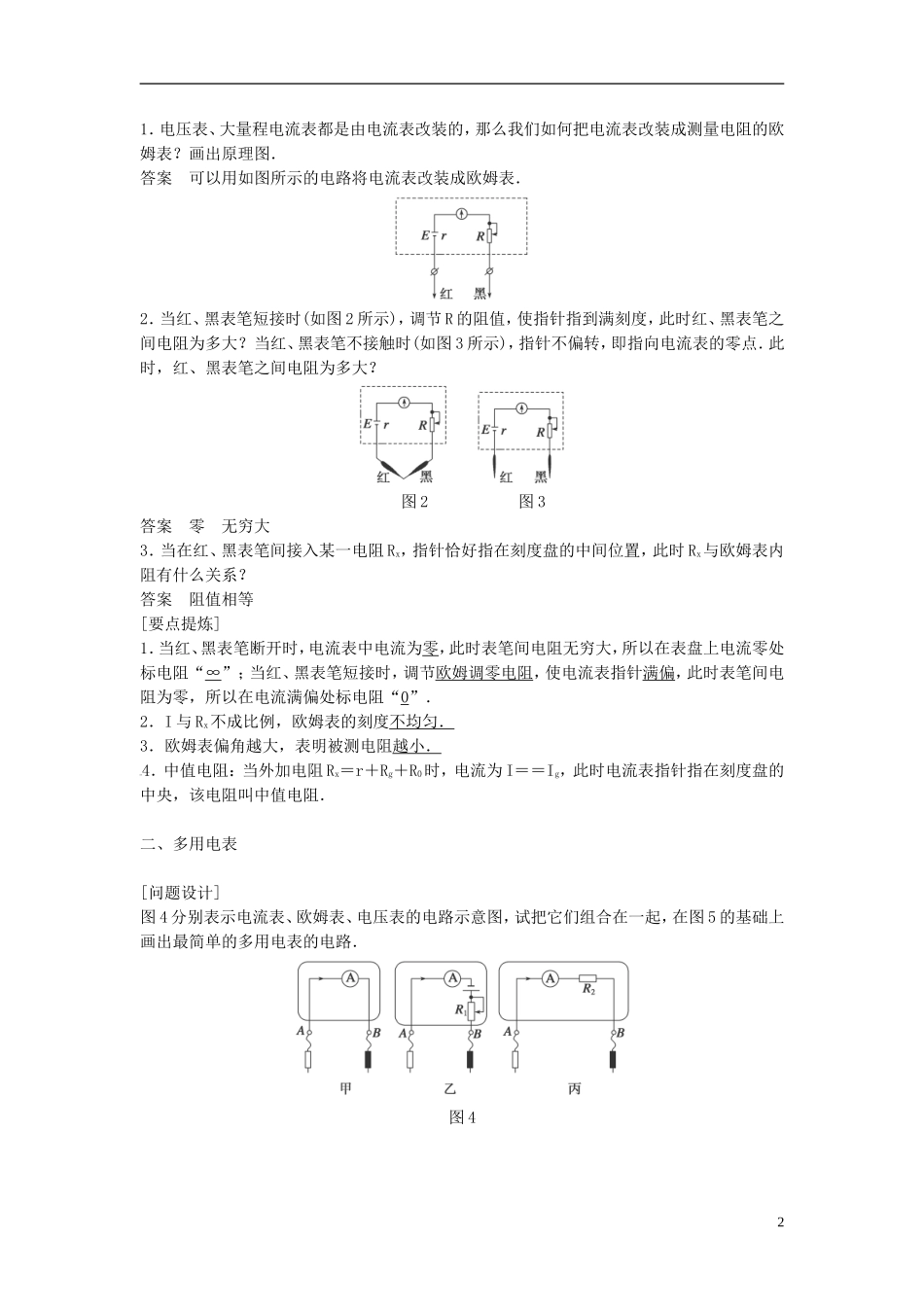

高中物理 学生实验 练习使用多用电表导学案 教科版选修3-1-教科版高中选修3-1物理学案_第2页
2/9

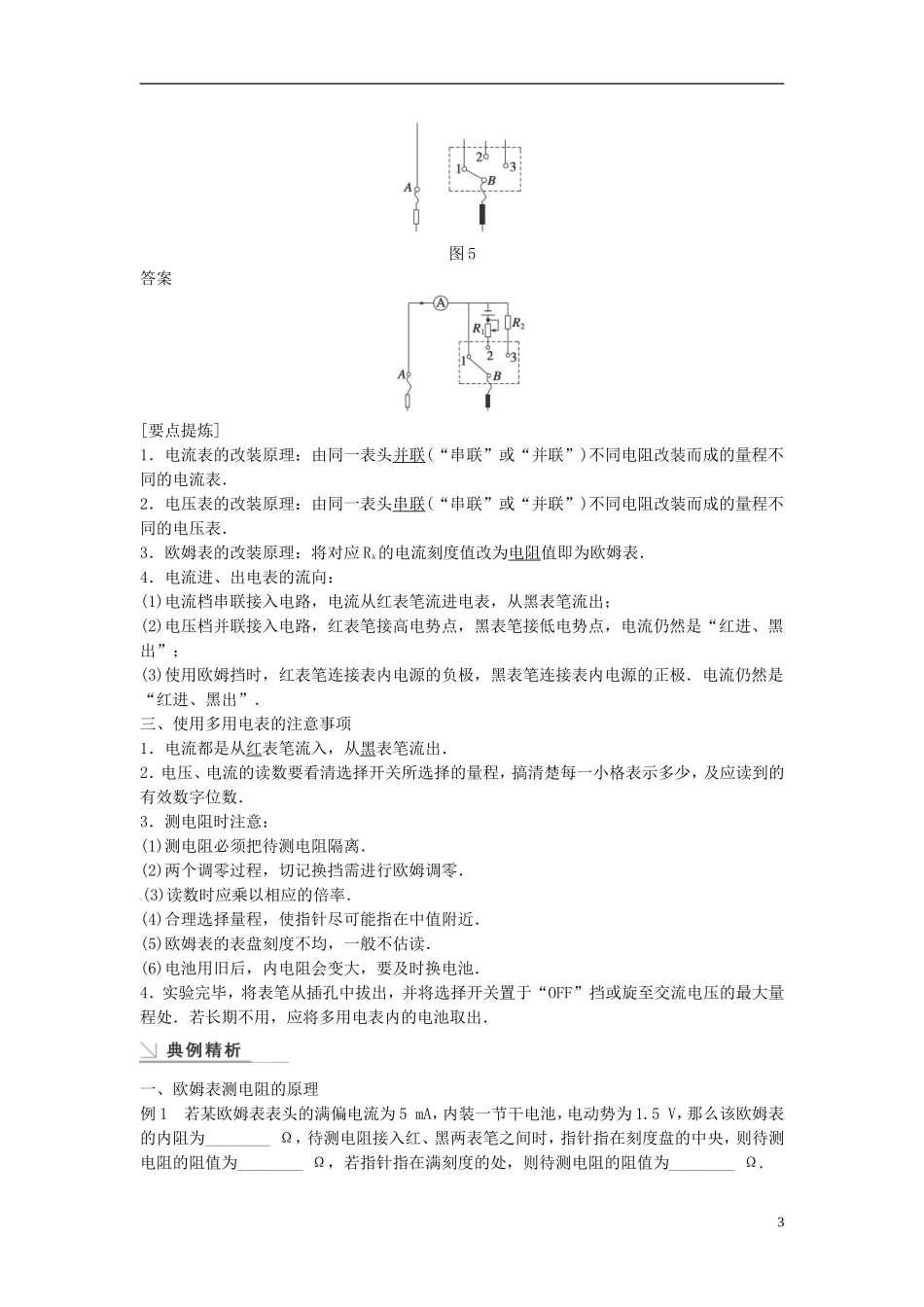

高中物理 学生实验 练习使用多用电表导学案 教科版选修3-1-教科版高中选修3-1物理学案_第3页
3/9
实验:练习使用多用电表[学习目标定位] 1.了解欧姆表的原理,了解欧姆表的表盘刻度等问题,并学会使用欧姆表.2.了解多用电表的构造及制作原理.3.动手操作,学会用多用电表测量电压、电流及二极管的正、反向电阻.一、认识多用电表1.欧姆表内部构造:由表头、电池和可变电阻三部分组成.2.欧姆表的测量原理:如图 1 所示 ,当红、黑表笔间接入待测电阻 R 时,通过表头的电流为 I时,待测阻值 R=-(r+Rg+R0),由于待测电阻的数值与电流表的示数是一一对应的,只要把表头的刻度盘改刻成相应电阻的数值,该装置就成为直接读出电阻值的欧姆表了.图 13.将电流表、电压表和欧姆表共同使用一个表头,就成为多用电表,也称万用表.4.作为电流表使用时,表头并联有分流电阻.5.作为电压表使用时,表头串联有分压电阻.6.作为欧姆表使用时,表头串联了电池和调零电阻.7.外形结构:上半部是表头,表头的下部有一个定位螺丝,使用前,应先检查指针是否指在左边“0”刻度处;下半部的中心部位是选择开关.二、练习使用多用电表1.用多用电表测量电流和电压:接入多用电表时要注意电流从红表笔进入电表;从黑表笔流出电表,读数时要注意所选择的量程.2.用多用电表测量电阻:(1)先把选择开关旋到电阻挡的适当倍率处;(2)把两支表笔相互接触,调整电阻挡调零旋钮,使指针指在电阻挡的“0”刻度线处;(3)再把待测电阻(待测电阻不能与其他电源或其他电阻连接)的两端分别与两支表笔接触,读出指针的示数再乘以相应的倍率,即为所测电阻阻值.3.用多用电表判断二极管的正负极:(1)选择电阻挡的适当量程,让两支表笔分别接触二极管的两根引线;(2)变换两表笔位置再次与二极管的两根引线接触;(3)电阻较小时接触黑表笔的一端是正极,另一端是负极.一、欧姆表[问题设计]11.电压表、大量程电流表都是由电流表改装的,那么我们如何把电流表改装成测量电阻的欧姆表?画出原理图.答案 可以用如图所示的电路将电流表改装成欧姆表.2.当红、黑表笔短接时(如图 2 所示),调节 R 的阻值,使指针指到满刻度,此时红、黑表笔之间电阻为多大?当红、黑表笔不接触时(如图 3 所示),指针不偏转,即指向电流表的零点.此时,红、黑表笔之间电阻为多大? 图 2 图 3答案 零 无穷大3.当在红、黑表笔间接入某一电阻 Rx,指针恰好指在刻度盘的中间位置,此时 Rx与欧姆表内阻有什么关系?答案 阻值相等[要点提炼]1.当红、黑表笔断开时,电流表中电...
