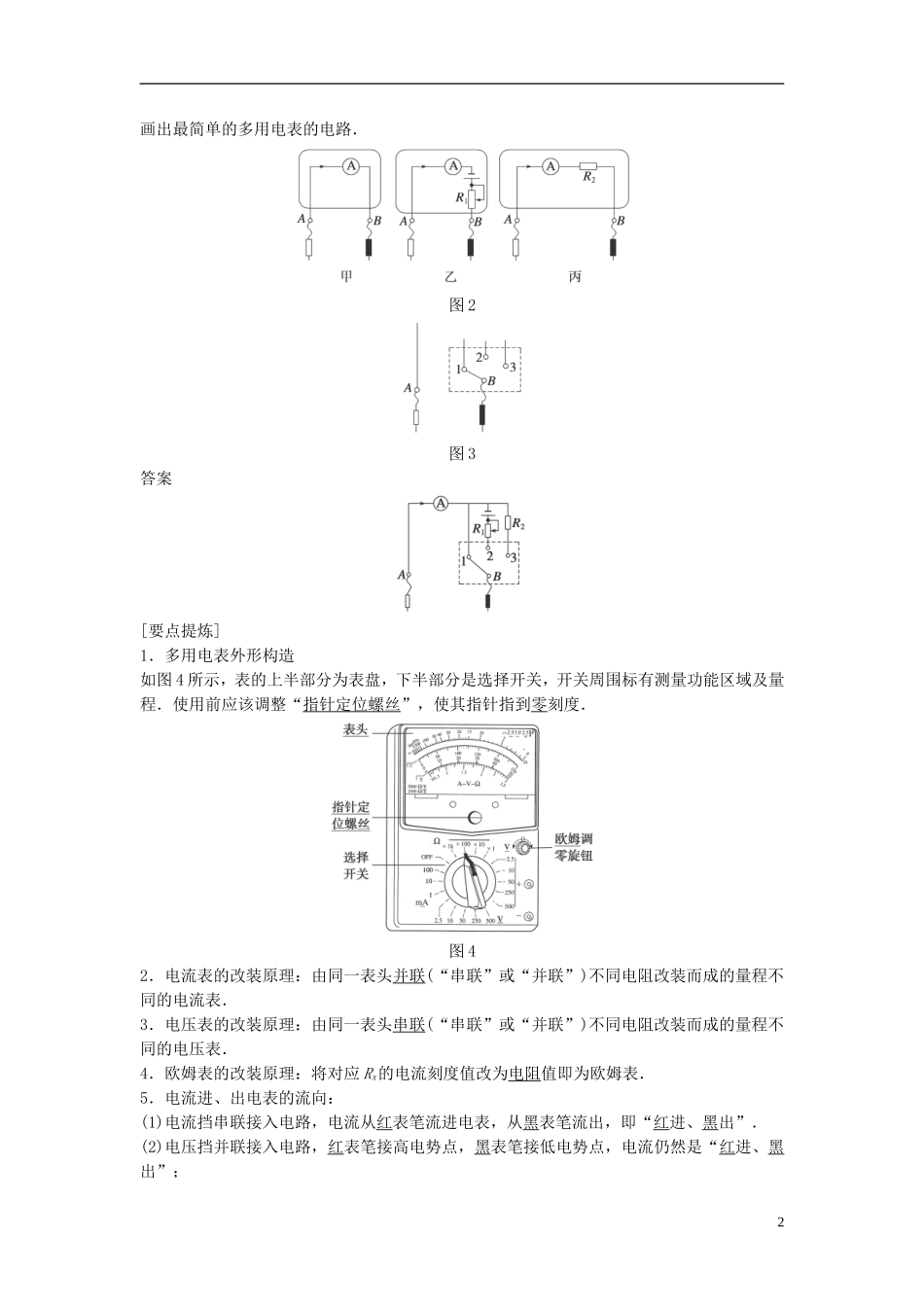

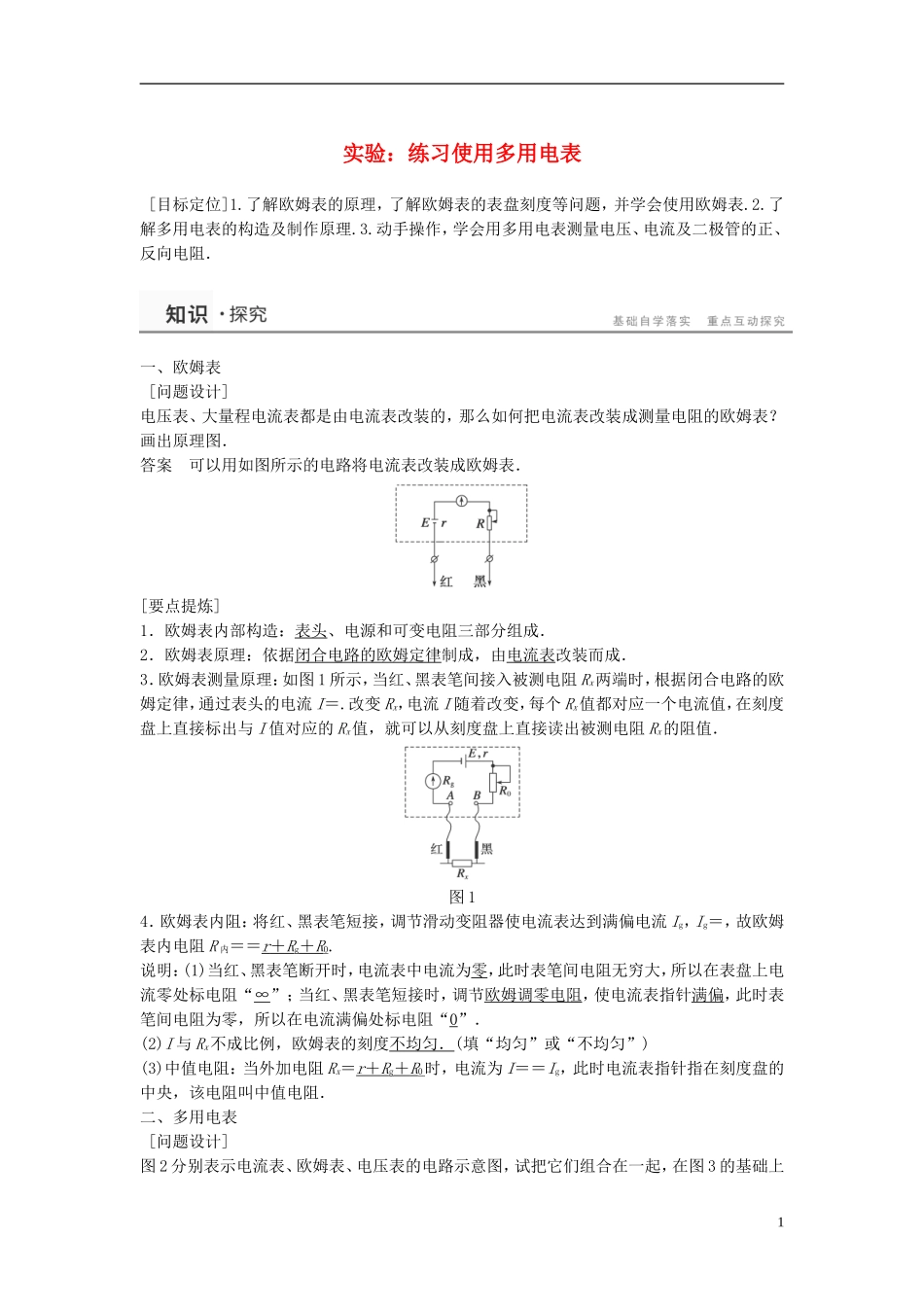

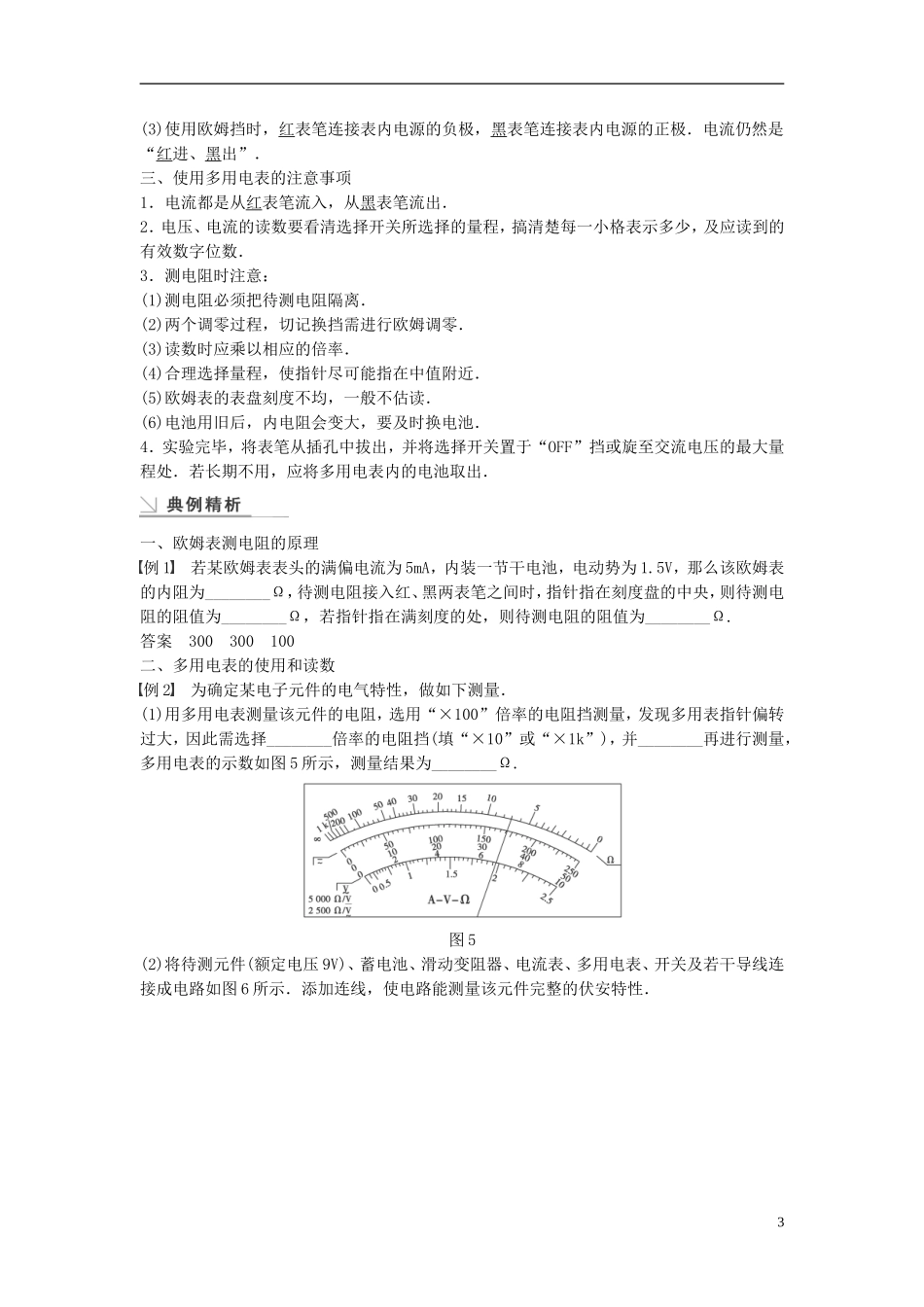

实验：练习使用多用电表 [目标定位]1.了解欧姆表的原理，了解欧姆表的表盘刻度等问题，并学会使用欧姆表.2.了解多用电表的构造及制作原理.3.动手操作，学会用多用电表测量电压、电流及二极管的正、反向电阻．一、欧姆表 [问题设计]电压表、大量程电流表都是由电流表改装的，那么如何把电流表改装成测量电阻的欧姆表？画出原理图．答案 可以用如图所示的电路将电流表改装成欧姆表．[要点提炼]1．欧姆表内部构造：表头、电源和可变电阻三部分组成．2．欧姆表原理：依据闭合电路的欧姆定律制成，由电流表改装而成．3．欧姆表测量原理：如图 1 所示，当红、黑表笔间接入被测电阻 Rx两端时，根据闭合电路的欧姆定律，通过表头的电流 I＝.改变 Rx，电流 I 随着改变，每个 Rx值都对应一个电流值，在刻度盘上直接标出与 I 值对应的 Rx值，就可以从刻度盘上直接读出被测电阻 Rx的阻值．图 14．欧姆表内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流 Ig，Ig＝，故欧姆表内电阻 R 内＝＝r ＋ R g＋ R 0.说明：(1)当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”；当红、黑表笔短接时，调节欧姆调零电阻，使电流表指针满偏，此时表笔间电阻为零，所以在电流满偏处标电阻“0”．(2)I 与 Rx不成比例，欧姆表的刻度不均匀．(填“均匀”或“不均匀”)(3)中值电阻：当外加电阻 Rx＝r ＋ R g＋ R 0 时，电流为 I＝＝Ig，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻．二、多用电表 [问题设计]图 2 分别表示电流表、欧姆表、电压表的电路示意图，试把它们组合在一起，在图 3 的基础上1画出最简单的多用电表的电路．图 2图 3答案 [要点提炼]1．多用电表外形构造如图 4 所示，表的上半部分为表盘，下半部分是选择开关，开关周围标有测量功能区域及量程．使用前应该调整“指针定位螺丝”，使其指针指到零刻度．图 42．电流表的改装原理：由同一表头并联(“串联”或“并联”)不同电阻改装而成的量程不同的电流表．3．电压表的改装原理：由同一表头串联(“串联”或“并联”)不同电阻改装而成的量程不同的电压表．4．欧姆表的改装原理：将对应 Rx的电流刻度值改为电阻值即为欧姆表．5．电流进、出电表的流向：(1)电流挡串联接入电路，电流从红表笔流进电表，从黑表笔流出，即“红进、黑出”．(2)电压挡并联接入电路，红表笔接高电势点，黑表笔接低电势点...
