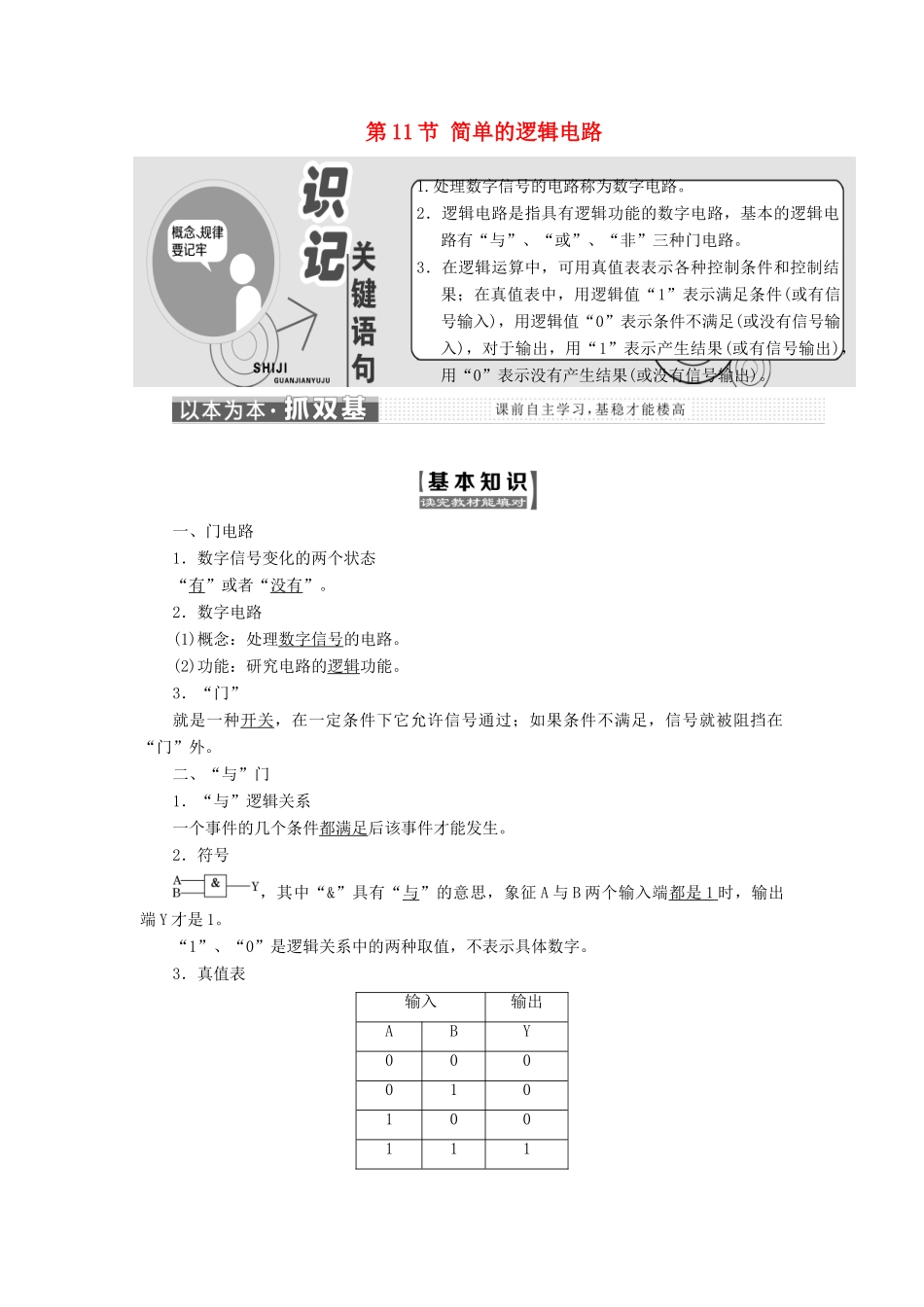

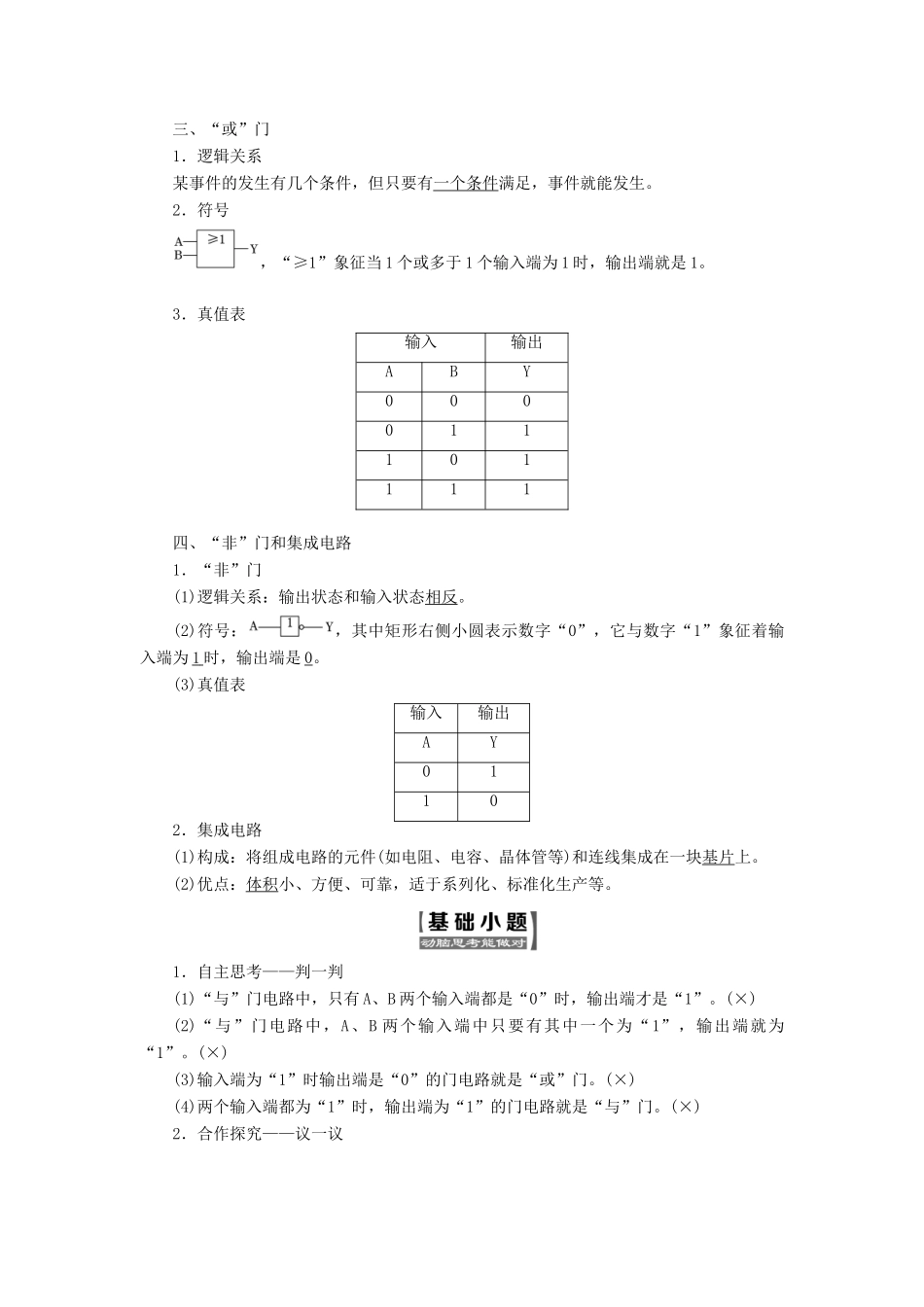

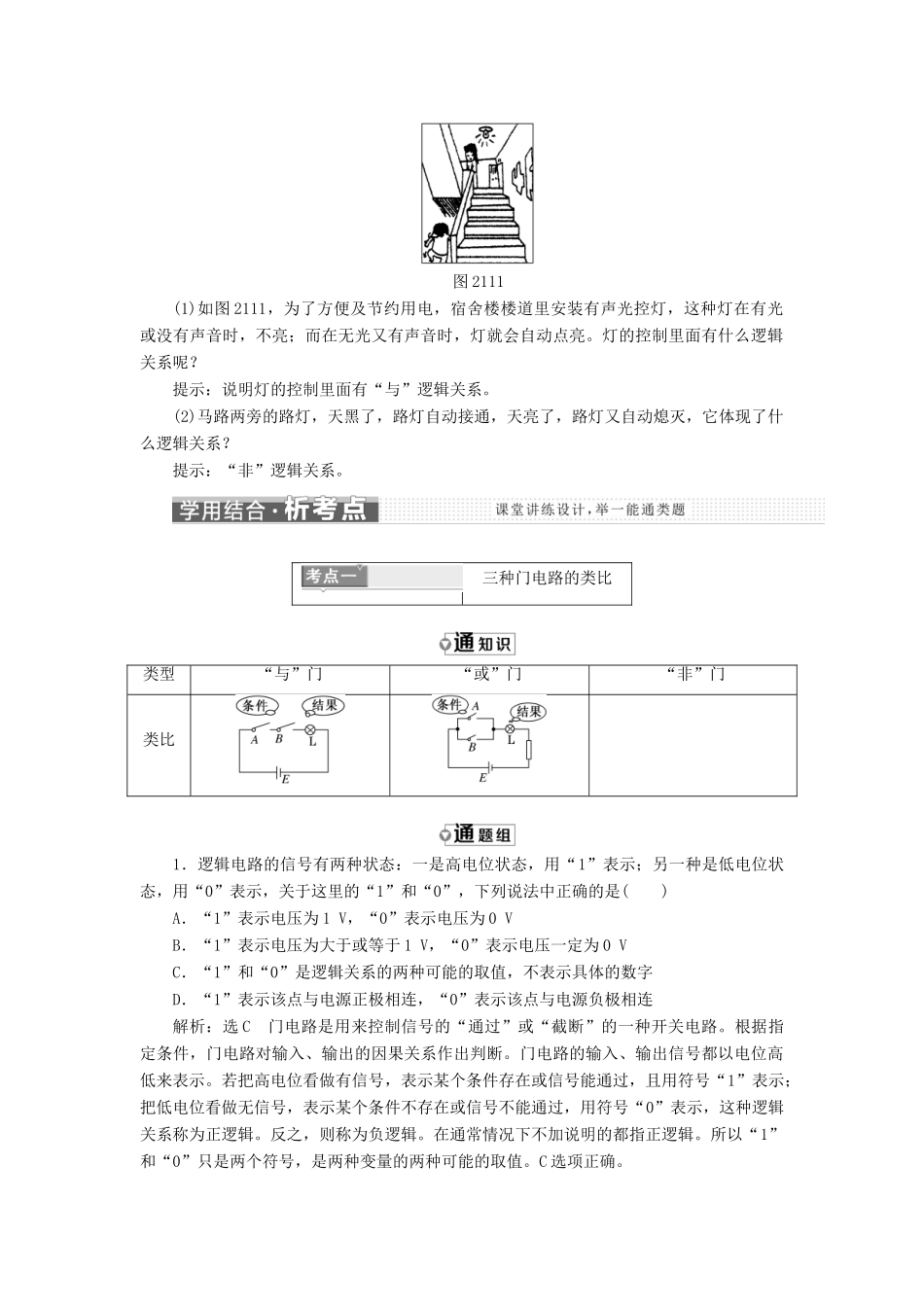

第 11 节 简单的逻辑电路一、门电路1．数字信号变化的两个状态“有”或者“没有”。2．数字电路(1)概念：处理数字信号的电路。(2)功能：研究电路的逻辑功能。3．“门”就是一种开关，在一定条件下它允许信号通过；如果条件不满足，信号就被阻挡在“门”外。二、“与”门1．“与”逻辑关系一个事件的几个条件都满足后该事件才能发生。2．符号，其中“&”具有“与”的意思，象征 A 与 B 两个输入端都是 1 时，输出端 Y 才是 1。“1”、“0”是逻辑关系中的两种取值，不表示具体数字。3．真值表输入输出ABY0000101001111.处理数字信号的电路称为数字电路。2．逻辑电路是指具有逻辑功能的数字电路，基本的逻辑电路有“与”、“或”、“非”三种门电路。3．在逻辑运算中，可用真值表表示各种控制条件和控制结果；在真值表中，用逻辑值“1”表示满足条件(或有信号输入)，用逻辑值“0”表示条件不满足(或没有信号输入)，对于输出，用“1”表示产生结果(或有信号输出)，用“0”表示没有产生结果(或没有信号输出)。三、“或”门1．逻辑关系某事件的发生有几个条件，但只要有一个条件满足，事件就能发生。2．符号，“≥1”象征当 1 个或多于 1 个输入端为 1 时，输出端就是 1。3．真值表输入输出ABY000011101111四、“非”门和集成电路1．“非”门(1)逻辑关系：输出状态和输入状态相反。(2)符号：，其中矩形右侧小圆表示数字“0”，它与数字“1”象征着输入端为 1 时，输出端是 0。(3)真值表输入输出AY01102．集成电路(1)构成：将组成电路的元件(如电阻、电容、晶体管等)和连线集成在一块基片上。(2)优点：体积小、方便、可靠，适于系列化、标准化生产等。1．自主思考——判一判(1)“与”门电路中，只有 A、B 两个输入端都是“0”时，输出端才是“1”。(×)(2)“与”门电路中，A、B 两个输入端中只要有其中一个为“1”，输出端就为“1”。(×)(3)输入端为“1”时输出端是“0”的门电路就是“或”门。(×)(4)两个输入端都为“1”时，输出端为“1”的门电路就是“与”门。(×)2．合作探究——议一议图 2111(1)如图 2111，为了方便及节约用电，宿舍楼楼道里安装有声光控灯，这种灯在有光或没有声音时，不亮；而在无光又有声音时，灯就会自动点亮。灯的控制里面有什么逻辑关系呢？提示：说明灯的控制里面有“与”逻辑关系。(2)马路两旁的路灯，天黑了，路灯自动接通，天亮了，路灯又自动熄灭，它体现了什么逻辑关系？提示：“非”逻辑...
