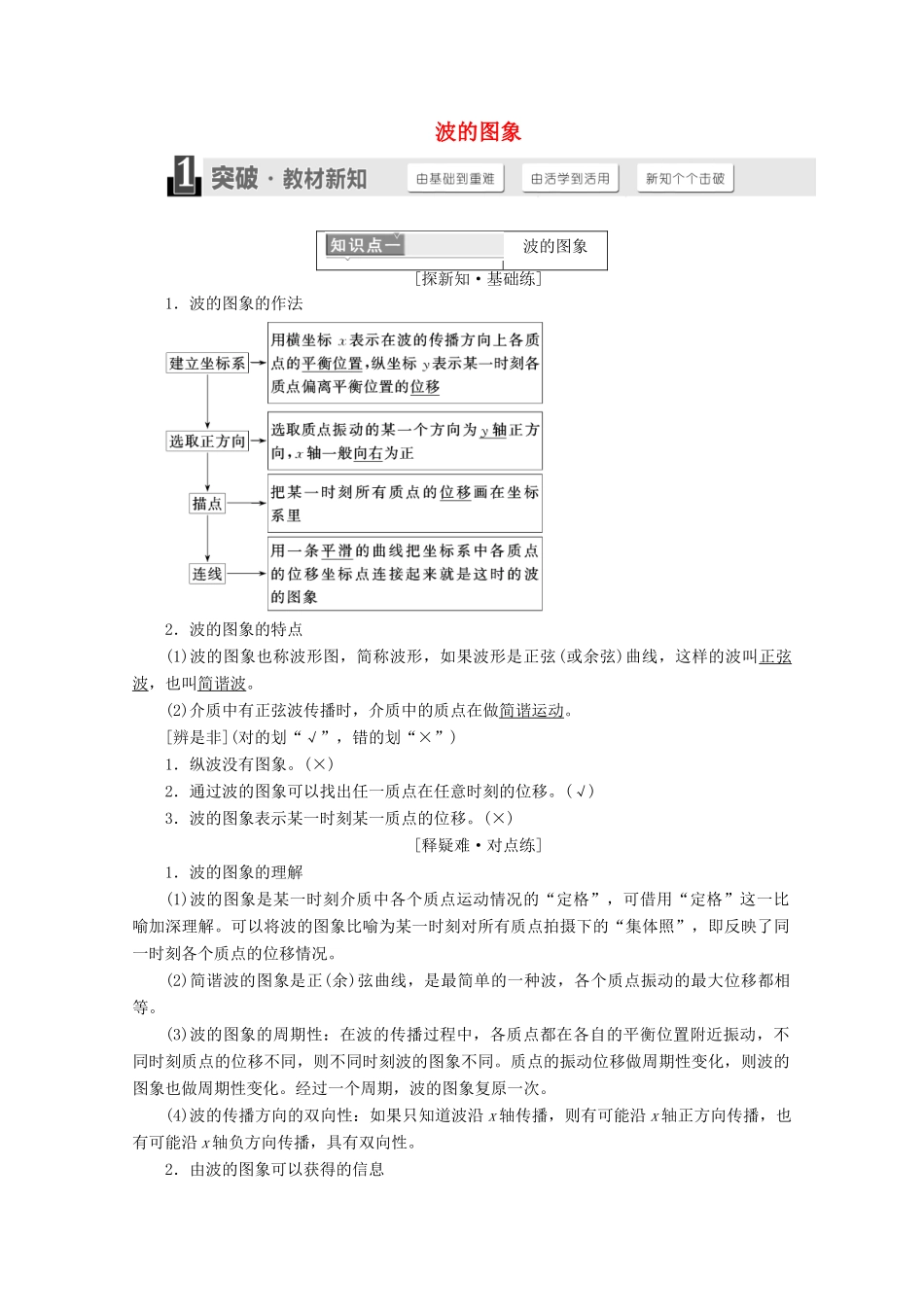

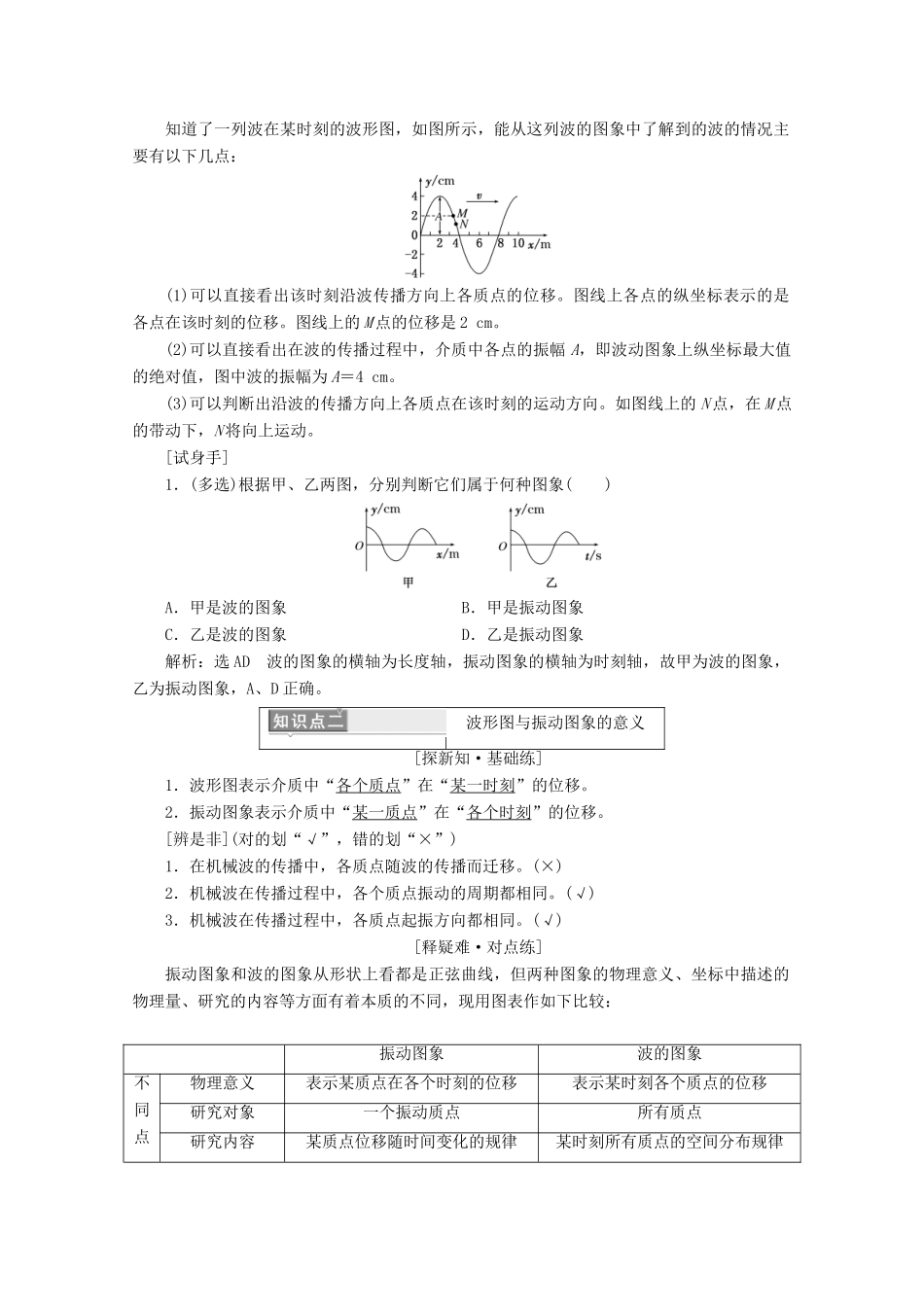

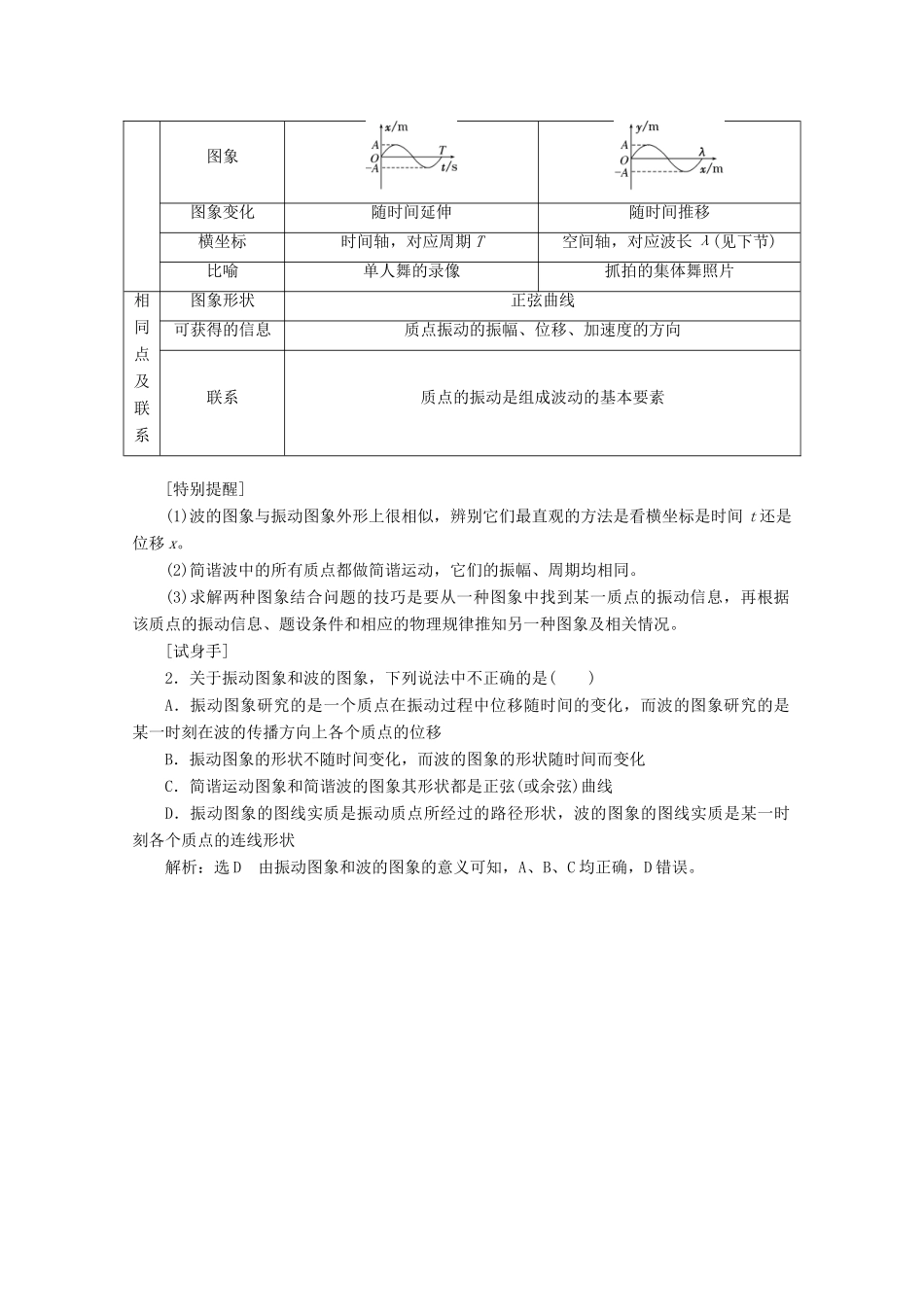

波的图象波的图象[探新知·基础练]1.波的图象的作法2.波的图象的特点(1)波的图象也称波形图,简称波形,如果波形是正弦(或余弦)曲线,这样的波叫正弦波,也叫简谐波。 (2)介质中有正弦波传播时,介质中的质点在做简谐运动。[辨是非](对的划“√”,错的划“×”)1.纵波没有图象。(×)2.通过波的图象可以找出任一质点在任意时刻的位移。(√)3.波的图象表示某一时刻某一质点的位移。(×)[释疑难·对点练]1.波的图象的理解(1)波的图象是某一时刻介质中各个质点运动情况的“定格”,可借用“定格”这一比喻加深理解。可以将波的图象比喻为某一时刻对所有质点拍摄下的“集体照”,即反映了同一时刻各个质点的位移情况。(2)简谐波的图象是正(余)弦曲线,是最简单的一种波,各个质点振动的最大位移都相等。(3)波的图象的周期性:在波的传播过程中,各质点都在各自的平衡位置附近振动,不同时刻质点的位移不同,则不同时刻波的图象不同。质点的振动位移做周期性变化,则波的图象也做周期性变化。经过一个周期,波的图象复原一次。(4)波的传播方向的双向性:如果只知道波沿 x 轴传播,则有可能沿 x 轴正方向传播,也有可能沿 x 轴负方向传播,具有双向性。2.由波的图象可以获得的信息知道了一列波在某时刻的波形图,如图所示,能从这列波的图象中了解到的波的情况主要有以下几点:(1)可以直接看出该时刻沿波传播方向上各质点的位移。图线上各点的纵坐标表示的是各点在该时刻的位移。图线上的 M 点的位移是 2 cm。(2)可以直接看出在波的传播过程中,介质中各点的振幅 A,即波动图象上纵坐标最大值的绝对值,图中波的振幅为 A=4 cm。(3)可以判断出沿波的传播方向上各质点在该时刻的运动方向。如图线上的 N 点,在 M 点的带动下,N 将向上运动。[试身手]1.(多选)根据甲、乙两图,分别判断它们属于何种图象( )A.甲是波的图象 B.甲是振动图象C.乙是波的图象 D.乙是振动图象解析:选 AD 波的图象的横轴为长度轴,振动图象的横轴为时刻轴,故甲为波的图象,乙为振动图象,A、D 正确。波形图与振动图象的意义[探新知·基础练]1.波形图表示介质中“各个质点”在“某一时刻”的位移。2.振动图象表示介质中“某一质点”在“各个时刻”的位移。[辨是非](对的划“√”,错的划“×”)1.在机械波的传播中,各质点随波的传播而迁移。(×)2.机械波在传播过程中,各个质点振动的周期都相同。(√)3.机械波在传播过程中,各质点起振...
