调节阀的原理与构造

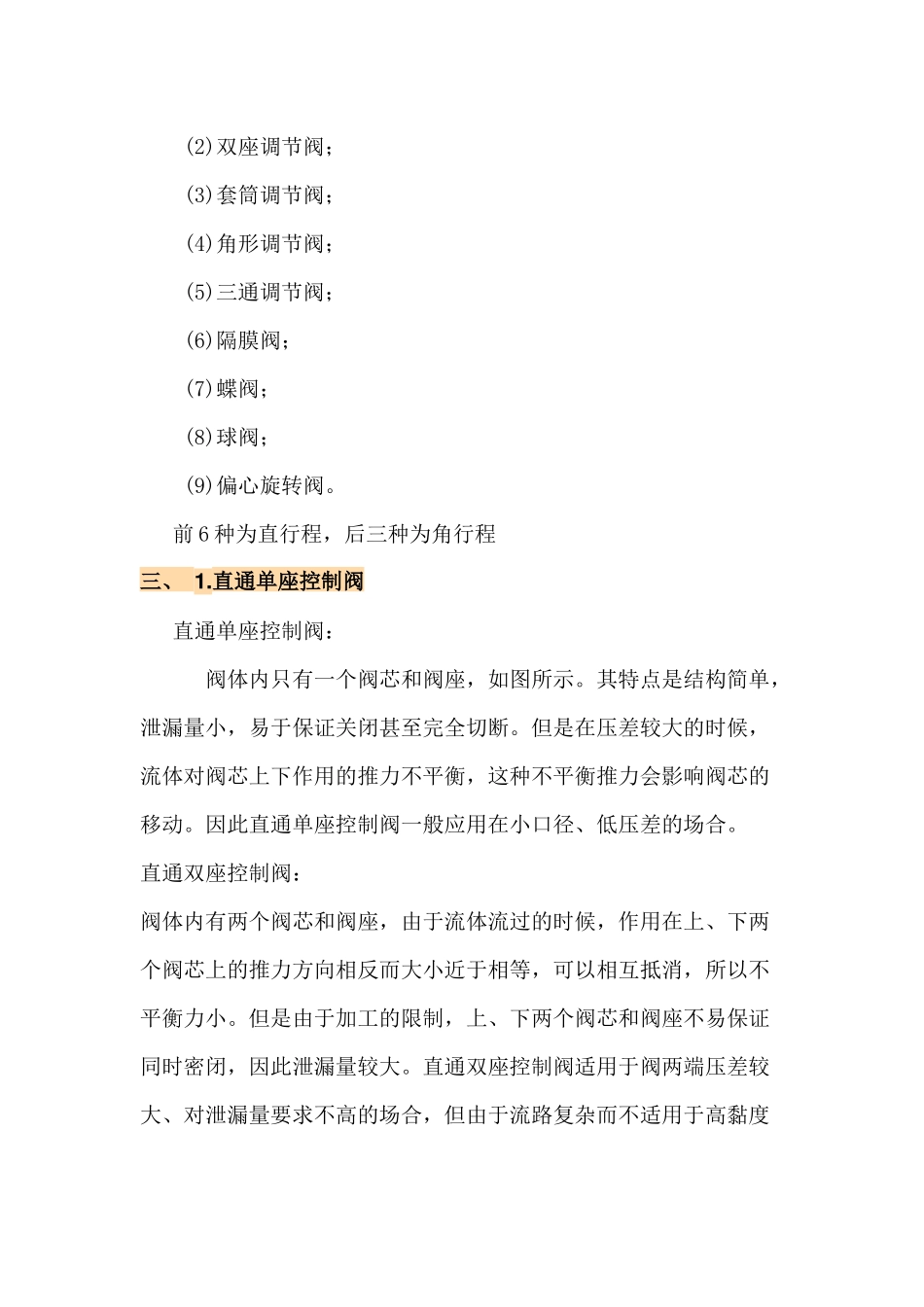

调节阀的本质就是调节流量(或阀后压力)的阀门。接受控制器送来的控制信号，调节管道中介质的流量（即改变调节量），从而实现生产过程的自动化。一、调节阀分类按用途和作用分类1. 截断类：主要用于截断或接通介质流。如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀。2. 止回类：用于阻止介质倒流。包括各种结构的止回阀。3. 调节类：调节介质的压力和流量如减压阀、调压阀、节流阀。4. 安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。 5. 分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等按动力能源分类1. 气动：压缩空气作为能源结构简单，输出推力较大、维修方便，价格低廉，防火防爆2. 电动:能源取用方便，信号传递迅速，但结构复杂、防爆性能差3. 液动：液动控制阀推力最大，但较笨重，现已很少使用常用的气动调节阀又分为：气动薄膜式与气动活塞式二、调节阀的基本构成常见的调节机构一般分为九个大类： (1)单座调节阀； (2)双座调节阀； (3)套筒调节阀； (4)角形调节阀； (5)三通调节阀； (6)隔膜阀； (7)蝶阀； (8)球阀； (9)偏心旋转阀。 前 6 种为直行程，后三种为角行程三、 1.直通单座控制阀 直通单座控制阀： 阀体内只有一个阀芯和阀座，如图所示。其特点是结构简单，泄漏量小，易于保证关闭甚至完全切断。但是在压差较大的时候，流体对阀芯上下作用的推力不平衡，这种不平衡推力会影响阀芯的移动。因此直通单座控制阀一般应用在小口径、低压差的场合。直通双座控制阀： 阀体内有两个阀芯和阀座，由于流体流过的时候，作用在上、下两个阀芯上的推力方向相反而大小近于相等，可以相互抵消，所以不平衡力小。但是由于加工的限制，上、下两个阀芯和阀座不易保证同时密闭，因此泄漏量较大。直通双座控制阀适用于阀两端压差较大、对泄漏量要求不高的场合，但由于流路复杂而不适用于高黏度和带有固体颗粒的液体。三、套筒阀套筒阀(笼式阀)由套筒阀塞节流代替单双座阀的阀芯阀座节流阀体内部阀芯由套筒导向阀芯上可开有平衡孔,减小不平衡力筒阀可调比大,振动小,不平衡力小,互换性好,可适用于大部分单双座阀的应用场合不适用于有颗粒及较脏污介质三、角型控制阀角型控制阀 角型控制阀的两个接管呈直角形，其他结构与单座阀相类似。角型阀的流向一般为底进侧出，此时其稳定性较好；在高压差场合，为了延长阀芯使用寿命而改用侧进底出的流向，但容易发生振荡。角型控制阀流...
