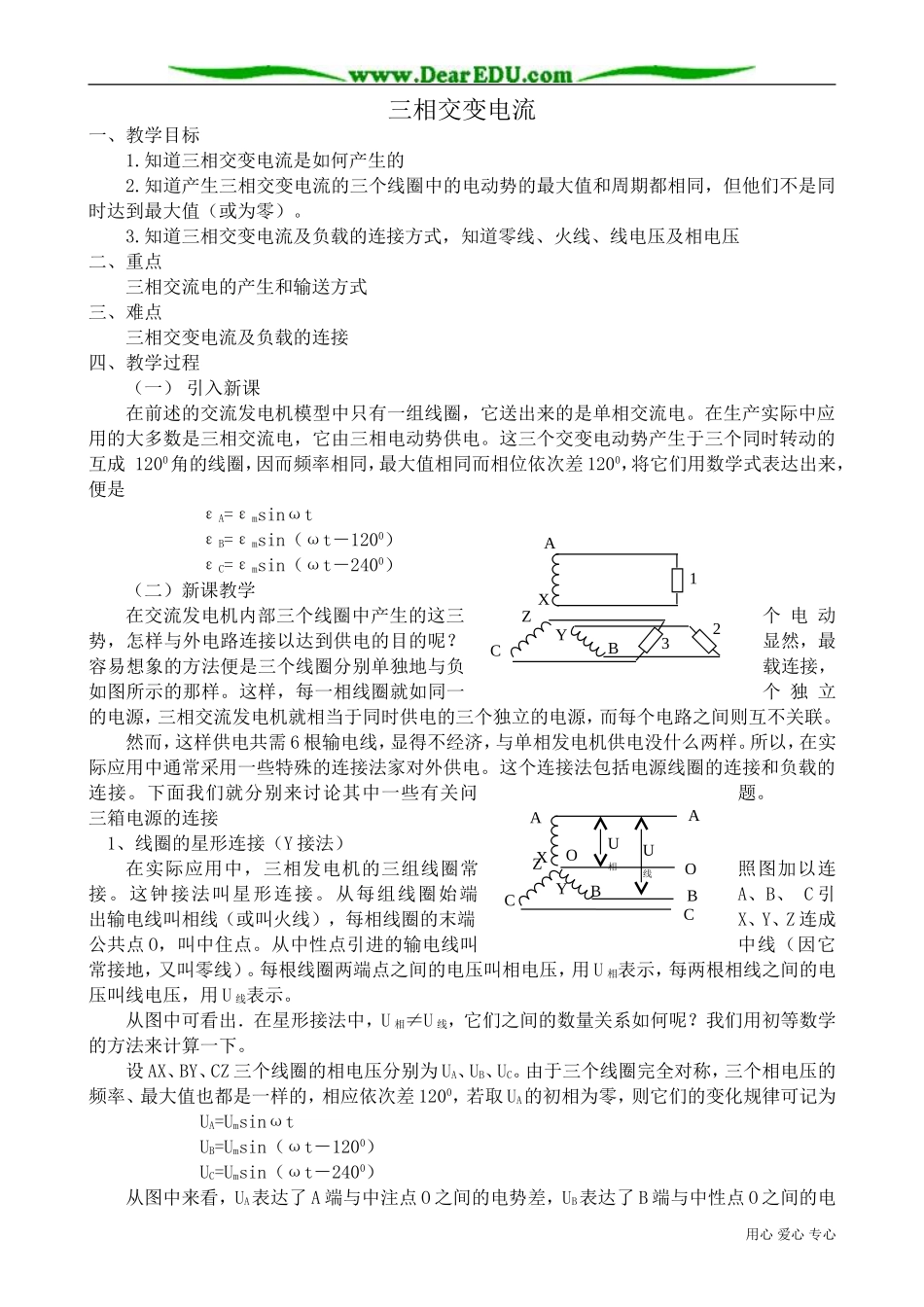

ZCYBXA321三相交变电流一、教学目标1.知道三相交变电流是如何产生的2.知道产生三相交变电流的三个线圈中的电动势的最大值和周期都相同，但他们不是同时达到最大值（或为零）。3.知道三相交变电流及负载的连接方式，知道零线、火线、线电压及相电压二、重点三相交流电的产生和输送方式三、难点三相交变电流及负载的连接四、教学过程（一） 引入新课在前述的交流发电机模型中只有一组线圈，它送出来的是单相交流电。在生产实际中应用的大多数是三相交流电，它由三相电动势供电。这三个交变电动势产生于三个同时转动的互成 1200角的线圈，因而频率相同，最大值相同而相位依次差 1200，将它们用数学式表达出来，便是 εA=εmsinωt εB=εmsin（ωt－1200） εC=εmsin（ωt－2400）（二）新课教学在交流发电机内部三个线圈中产生的这三个 电 动势，怎样与外电路连接以达到供电的目的呢？显然，最容易想象的方法便是三个线圈分别单独地与负载连接，如图所示的那样。这样，每一相线圈就如同一个 独 立的电源，三相交流发电机就相当于同时供电的三个独立的电源，而每个电路之间则互不关联。 然而，这样供电共需 6 根输电线，显得不经济，与单相发电机供电没什么两样。所以，在实际应用中通常采用一些特殊的连接法家对外供电。这个连接法包括电源线圈的连接和负载的连接。下面我们就分别来讨论其中一些有关问题。三箱电源的连接 1、线圈的星形连接（Y 接法）在实际应用中，三相发电机的三组线圈常照图加以连接。这钟接法叫星形连接。从每组线圈始端 A、B、 C 引出输电线叫相线（或叫火线），每相线圈的末端X、Y、Z 连成公共点 O，叫中住点。从中性点引进的输电线叫中线（因它常接地，又叫零线）。每根线圈两端点之间的电压叫相电压，用 U 相表示，每两根相线之间的电压叫线电压，用 U 线表示。 从图中可看出．在星形接法中，U 相≠U 线，它们之间的数量关系如何呢？我们用初等数学的方法来计算一下。设 AX、BY、CZ 三个线圈的相电压分别为 UA、UB、UC。由于三个线圈完全对称，三个相电压的频率、最大值也都是一样的，相应依次差 1200，若取 UA的初相为零，则它们的变化规律可记为UA=Umsinωt UB=Umsin（ωt－1200） UC=Umsin（ωt－2400）从图中来看，UA表达了 A 端与中注点 O 之间的电势差，UB表达了 B 端与中性点 O 之间的电用心 爱心 专心YXACBOABCOU线U相Z势差。因此，当我们将从 A 和 B 引出的相线...
