机械加工图纸识图要领

机械加工图纸识图要领_第1页
1/15
机械加工图纸识图要领_第2页
2/15
机械加工图纸识图要领_第3页
3/15

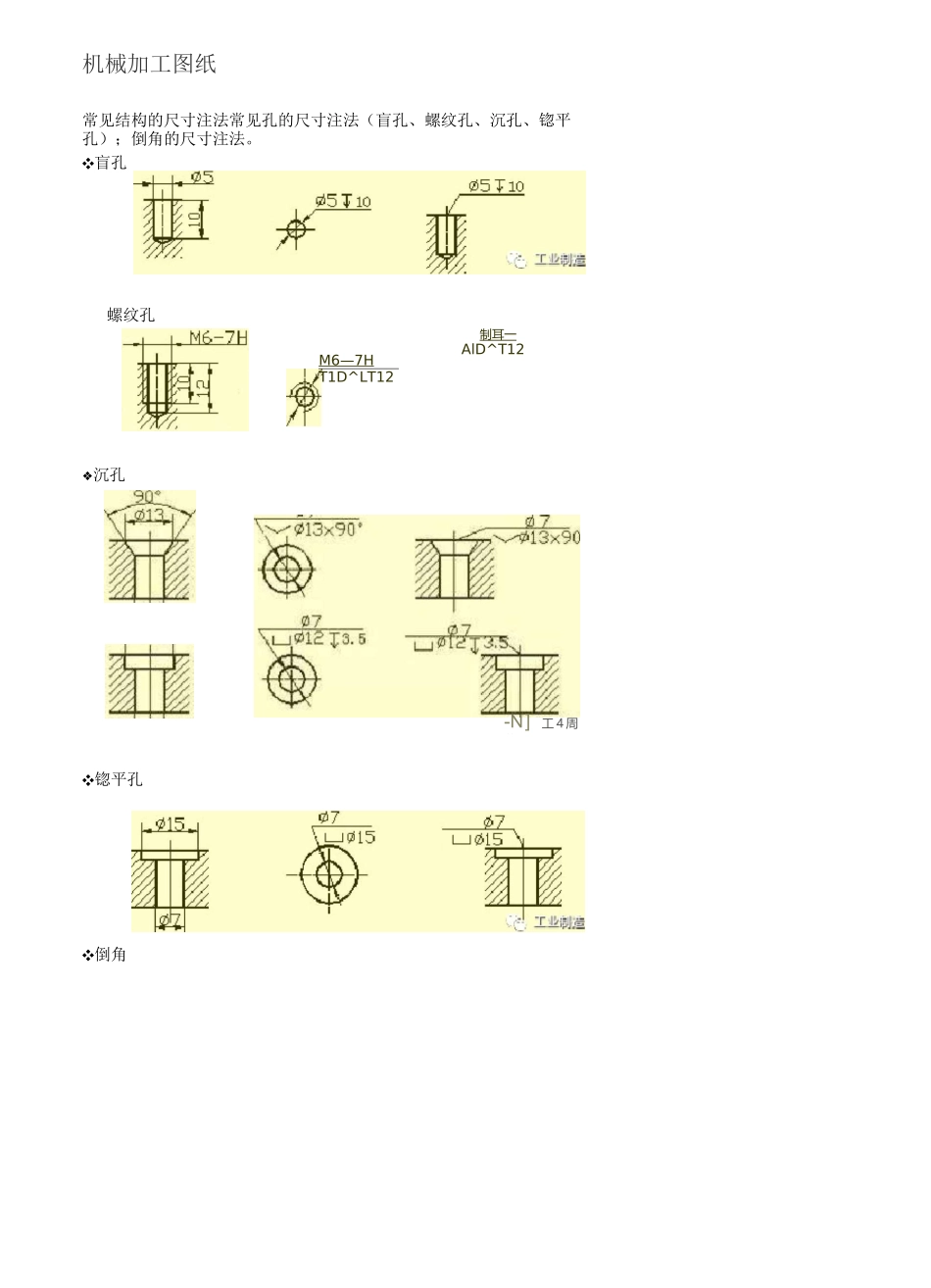

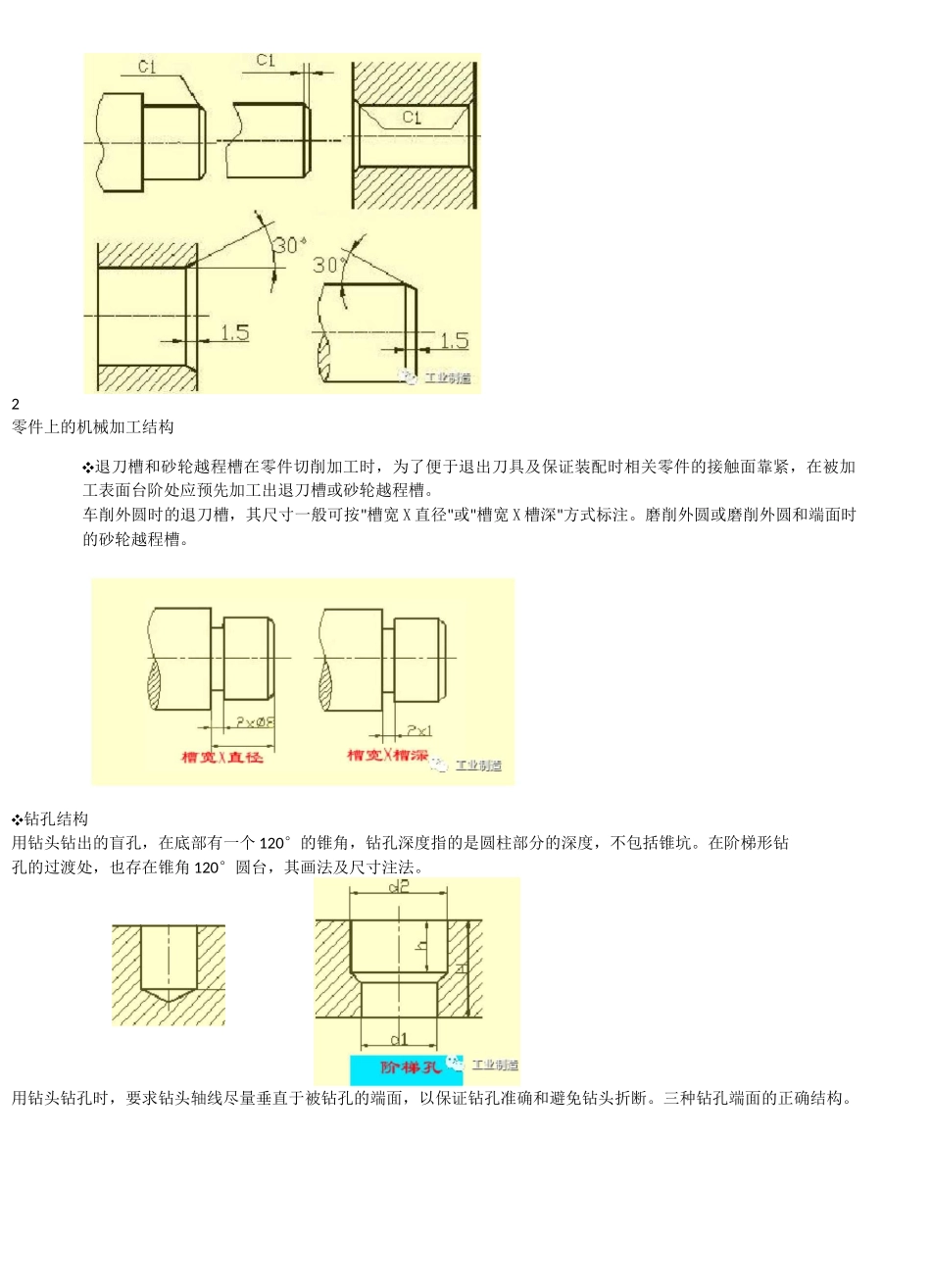

机械加工图纸常见结构的尺寸注法常见孔的尺寸注法(盲孔、螺纹孔、沉孔、锪平孔);倒角的尺寸注法。❖盲孔螺纹孔❖锪平孔❖倒角M6—7HT1D^LT12制耳一AlD^T12❖沉孔-N]工 4 周着2零件上的机械加工结构❖钻孔结构用钻头钻出的盲孔,在底部有一个 120°的锥角,钻孔深度指的是圆柱部分的深度,不包括锥坑。在阶梯形钻孔的过渡处,也存在锥角 120°圆台,其画法及尺寸注法。用钻头钻孔时,要求钻头轴线尽量垂直于被钻孔的端面,以保证钻孔准确和避免钻头折断。三种钻孔端面的正确结构。❖退刀槽和砂轮越程槽在零件切削加工时,为了便于退出刀具及保证装配时相关零件的接触面靠紧,在被加工表面台阶处应预先加工出退刀槽或砂轮越程槽。车削外圆时的退刀槽,其尺寸一般可按"槽宽 X 直径"或"槽宽 X 槽深"方式标注。磨削外圆或磨削外圆和端面时的砂轮越程槽。❖凸台和凹坑零件上与其他零件的接触面,一般都要加工。为了减少加工面积,并保证零件表面之间有良好的接触,常常在铸件上设计出凸台,凹坑。螺栓连接的支撑面凸台或支撑面凹坑的形式;为了减少加工面积,而做成凹槽结构。3常见零件结构❖轴套类零件这类零件一般有轴、衬套等零件,在视图表达时,只要画出一个基本视图再加上适当的断面图和尺寸标注,就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图,轴线一般按水平放置进行投影,最好选择轴线为侧垂线的位置。在标注轴套类零件的尺寸时,常以它的轴线作为径向尺寸基准。由此注出图中所示的① 14、① 11(见 A-A 断面)等。这样就把设计上的要求和加工时的工艺基准(轴类零件在车床上加工时,两端用顶针顶住轴的中心孔)统如图中所示的表面粗糙度为 Ra6.3 的右轴肩,被选为长度方向的主要尺寸基准,由此注出 13、28、1.5 和 26.5:2--1】I哄昨辱琲咖L/道起来了。而长度方向的基准常选用重要的端面、接触面(轴肩)或加工面等。枝术要求1.调质处理 150-5512•锐边去毛刺。等尺寸;再以右轴端为长度方向的辅助基,从而标注出轴的总长 96。❖盘盖类零件这类零件的基本形状是扁平的盘状,一般有端盖、阀盖、齿轮等零件,它们的主要结构大体上有回转体,通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时,一般选择过对称面或回转轴线的剖视图作主视图,同时还需增加适当的其它视图(如左视图、右视图或俯视图)把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图,以表达带圆角...
