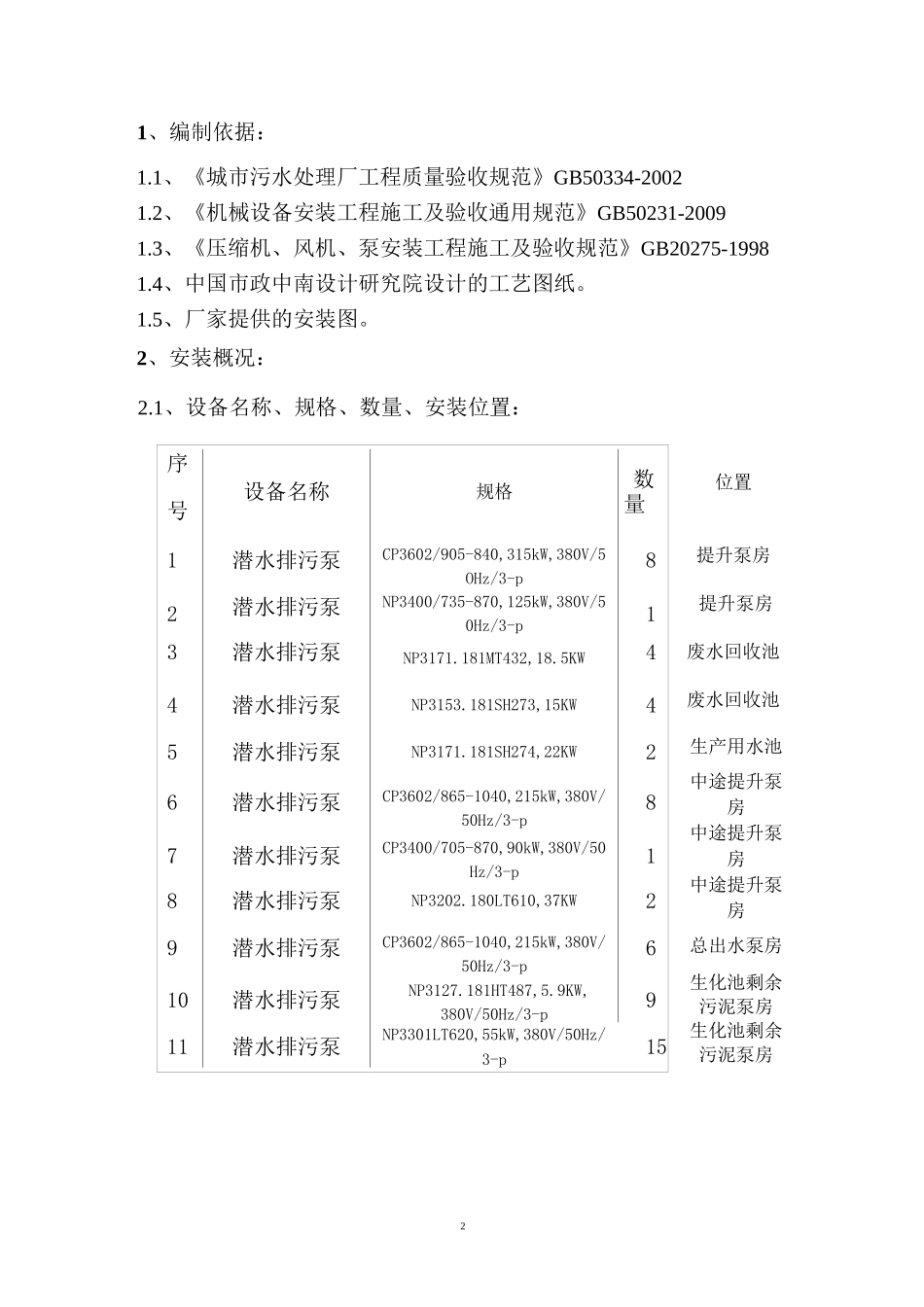

1（此文档为 Word 格式，下载后可以任意编辑修改！）（文件备案编号：）潜水编制单位编审核人4批 准 人编制日期：年月日21、编制依据：1.1、《城市污水处理厂工程质量验收规范》GB50334-20021.2、《机械设备安装工程施工及验收通用规范》GB50231-20091.3、《压缩机、风机、泵安装工程施工及验收规范》GB20275-19981.4、中国市政中南设计研究院设计的工艺图纸。1.5、厂家提供的安装图。2、安装概况：2.1、设备名称、规格、数量、安装位置：序号设备名称规格数量1潜水排污泵CP3602/905-840,315kW,380V/5OHz/3-p82潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p13潜水排污泵NP3171.181MT432,18.5KW44潜水排污泵NP3153.181SH273,15KW45潜水排污泵NP3171.181SH274,22KW26潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p87潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p18潜水排污泵NP3202.180LT610,37KW29潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p610潜水排污泵NP3127.181HT487,5.9KW,380V/50Hz/3-p911潜水排污泵NP3301LT620,55kW,380V/50Hz/3-p15位置提升泵房提升泵房废水回收池废水回收池生产用水池中途提升泵房中途提升泵房中途提升泵房总出水泵房生化池剩余污泥泵房生化池剩余污泥泵房342.2、设备几何尺寸和自重：序号设备名称规格数量几何尺寸（mm）重t)自（位置1潜水排污泵CP3602/905-840,315kW,380V/5OHz/3-p82205*1610*28205.6提升泵房2潜水排污泵NP3400/735-870,125kW,380V/50Hz/3-p11805*1205*22002.7提升泵房3潜水排污泵NP3171.181MT432,18.5KW41990*1205*22003.2废水回收池4潜水排污泵NP3153.181SH273,15KW4726*388*9010.294废水回收池5潜水排污泵NP3171.181SH274,22KW2884*507*12650.329生产用水池6潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p82205*1610*29004.95中途提升泵房7潜水排污泵CP3400/705-870,90kW,380V/50Hz/3-p11805*1205*22002.7中途提升泵房8潜水排污泵NP3202.180LT610,37KW21270*800*13270.79中途提升泵房9潜水排污泵CP3602/865-1040,215kW,380V/50Hz/3-p62205*1610*29004.95总出水泵房5NP3127.181HT487,5.9KW,380V/50Hz/3-pNP3301LT620,55kW,380V/50Hz/3-p10潜水排污泵11潜水排污泵9-fL845*472*9930.301生化池剩余污泥泵房生化池剩余污泥151266*837*14351.01泵房53、设备的装卸、运输、吊装就位：3.1、装卸车采用 30 吨汽车起重机，运输采用 10t 载重汽车。吊装作业要有起重工指挥，汽车起重机作业的地面...
