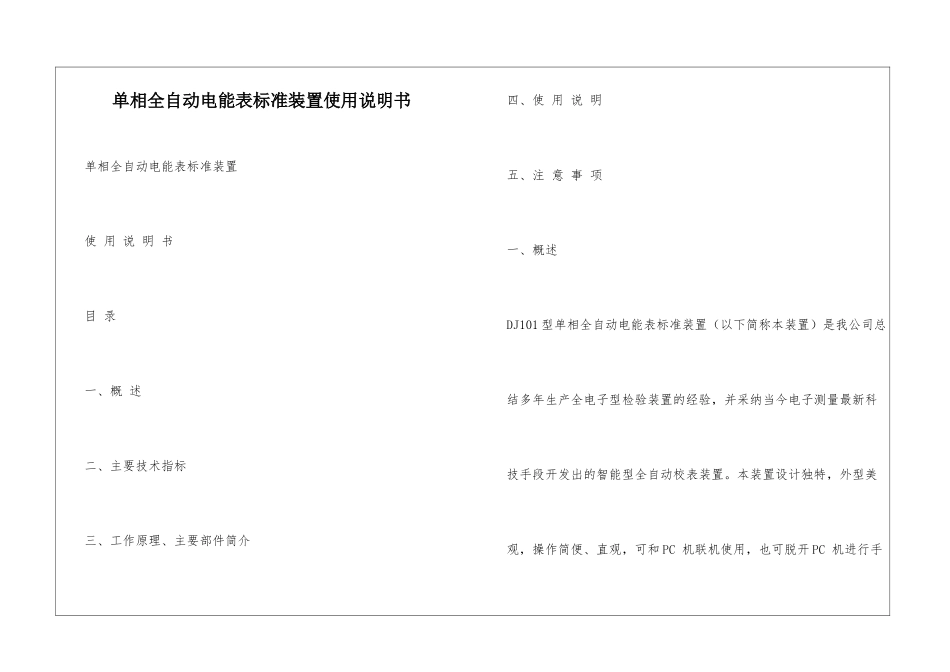

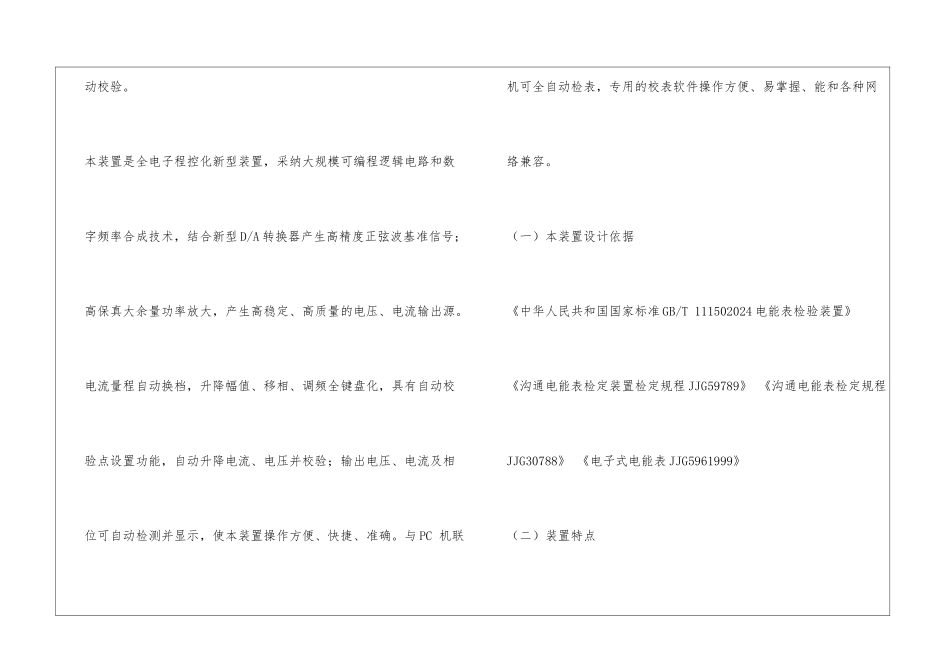

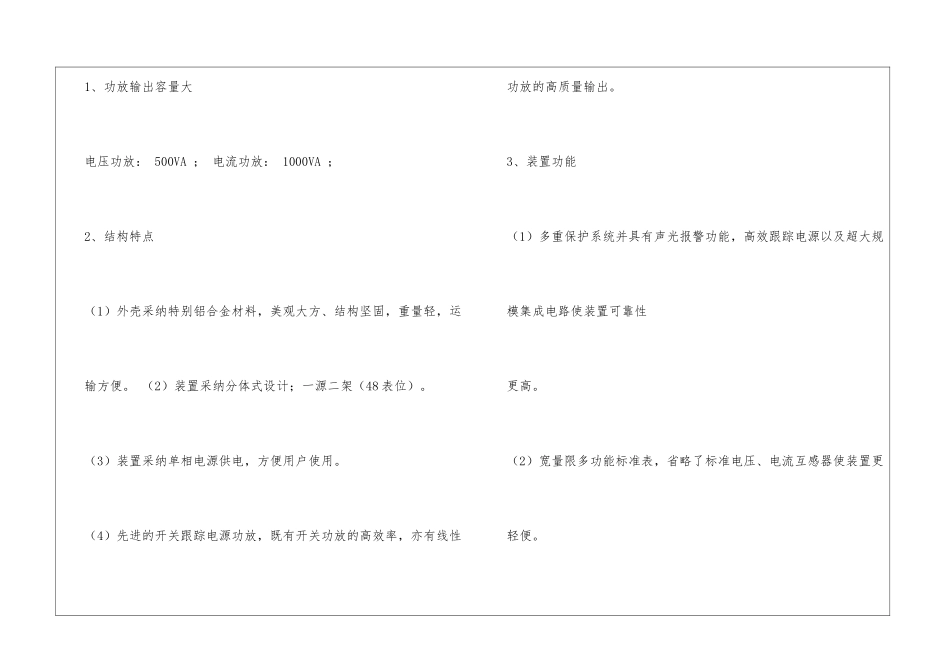

单相全自动电能表标准装置使用说明书单相全自动电能表标准装置使 用 说 明 书目 录一、概 述二、主要技术指标三、工作原理、主要部件简介四、使 用 说 明五、注 意 事 项一、概述DJ101 型单相全自动电能表标准装置（以下简称本装置）是我公司总结多年生产全电子型检验装置的经验，并采纳当今电子测量最新科技手段开发出的智能型全自动校表装置。本装置设计独特，外型美观，操作简便、直观，可和 PC 机联机使用，也可脱开 PC 机进行手动校验。本装置是全电子程控化新型装置，采纳大规模可编程逻辑电路和数字频率合成技术，结合新型 D/A 转换器产生高精度正弦波基准信号；高保真大余量功率放大，产生高稳定、高质量的电压、电流输出源。电流量程自动换档，升降幅值、移相、调频全键盘化，具有自动校验点设置功能，自动升降电流、电压并校验；输出电压、电流及相位可自动检测并显示，使本装置操作方便、快捷、准确。与 PC 机联机可全自动检表，专用的校表软件操作方便、易掌握、能和各种网络兼容。（一）本装置设计依据《中华人民共和国国家标准 GB/T 111502024 电能表检验装置》 《沟通电能表检定装置检定规程 JJG59789》 《沟通电能表检定规程JJG30788》 《电子式电能表 JJG5961999》（二）装置特点1、功放输出容量大电压功放： 500VA ； 电流功放： 1000VA ；2、结构特点（1）外壳采纳特别铝合金材料，美观大方、结构坚固，重量轻，运输方便。 （2）装置采纳分体式设计；一源二架（48 表位）。 （3）装置采纳单相电源供电，方便用户使用。（4）先进的开关跟踪电源功放，既有开关功放的高效率，亦有线性功放的高质量输出。3、装置功能（1）多重保护系统并具有声光报警功能，高效跟踪电源以及超大规模集成电路使装置可靠性更高。（2）宽量限多功能标准表，省略了标准电压、电流互感器使装置更轻便。（3）装置具有独立的操作键盘，以及常用校验点快捷键，能在手动检表时自动给出各类表的相位特性，使手动检定时更方便。（4）具有和 PC 机联机功能，专用的校表软件界面友好、校表设置简洁直观，可人工增加和设定任意校验点，数据能存储、打印，并能和各种网络兼容。（5）电压、电流能分别迭加 2～21 次谐波，谐波的相位和幅度能分别设置。 （6）具有 485 通讯口，能方便地读取和修改多功能表内数据。（7）具有 485 通讯口转接功能，能逐表位读出或自动设置各表位通讯地址。（可选项） （8）装置具有综...
