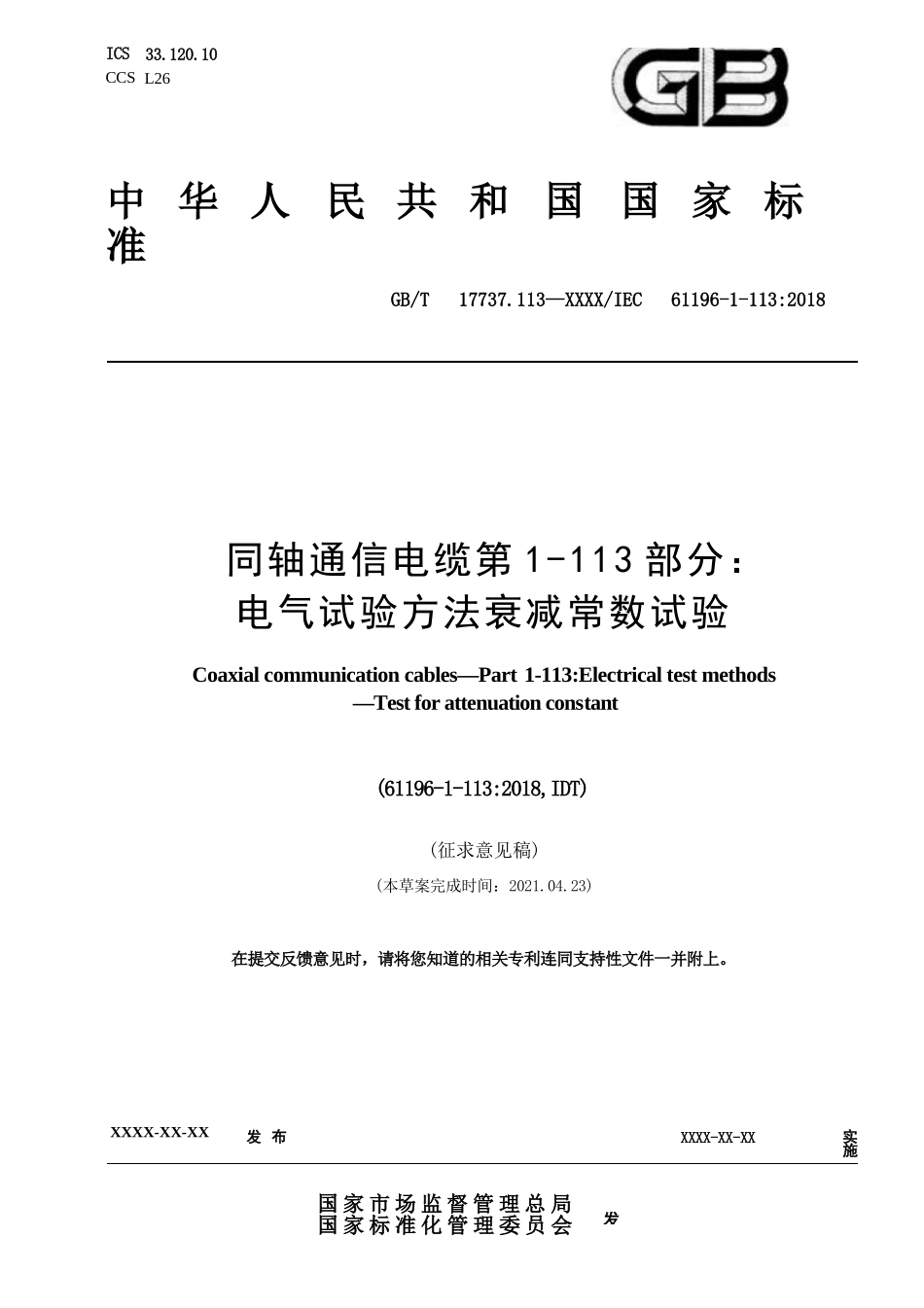

ICSCCS33.120.10L26中华人民共和国国家标准GB/T17737.113—XXXX/IEC61196-1-113:2018同轴通信电缆第1-113部分：电气试验方法衰减常数试验Coaxialcommunicationcables—Part1-113:Electricaltestmethods—Testforattenuationconstant(61196-1-113:2018,IDT)(征求意见稿)(本草案完成时间：2021.04.23)在提交反馈意见时，请将您知道的相关专利连同支持性文件一并附上。XXXX-XX-XX发布XXXX-XX-XX实施国家市场监督管理总局国家标准化管理委员会发前GB/T17737.113—XXXX/IEC61196-1-113:2018言本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。本文件是GB/T17737《同轴通信电缆》的第1-113部分。GB/T17737.1XX系列已经发布了以下部分。——第1-100部分：电气试验方法通用要求；——第1-101部分：电气试验方法导体直流电阻试验；——第1-102部分：电气试验方法电缆介质绝缘电阻试验；——第1-103部分：电气试验方法电缆的电容试验；——第1-104部分：电气试验方法电缆的电容稳定性试验；——第1-105部分：电气试验方法电缆介质的耐电压试验；——第1-106部分：电气试验方法电缆护套的耐电压试验；——第1-107部分：电气试验方法电缆颤噪电荷电平(机械感应噪音)试验；——第1-108部分：电气试验方法特性阻抗、相位延迟、群延迟、电长度和传播速度试验；——第1-112部分：电气试验方法回波损耗(阻抗一致性)试验；——第1-113部分：电气试验方法衰减常数试验；——第1-115部分：电气试验方法阻抗均匀性(脉冲/阶跃函数回波损耗)试验；——第1-122部分：电气试验方法同轴电缆间串音试验。本文件等同采用IEC验》。61196-1-113:2018《同轴通信电缆第1-113部分：电气试验方法衰减常数试与本文件中规范性引用文件有一致性对应关系的我国文件如下：——GB/T17737.1-2013同轴通信电缆第1部分：总规范—总则、定义和要求(IEC61196-1:2005,IDT)请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本文件由中华人民共和国工业和信息化部提出。本文件由全国电子设备用高频电缆及连接器标准化技术委员会(SAC/TC190)归口。本文件起草单位：中国电子科技集团公司第二十三研究所、通鼎互联信息股份有限公司、中天射频电缆有限公司、浙江盛洋科技股份有限公司、山东太平洋光纤光缆有限公司。本文件主要起草人：金溢文、殷海成、童攀、孙胜军、赵瑞静、张水江、李广省。IGB/T17737.113—XXXX/IEC61196-1-113:2018引言衰减曲线可能由于阻抗失配、设备噪声或局部不均匀而出现抖动。在这种情况下，可以应用函数拟合来平滑曲线。拟合曲线上的值可用于评估是否符合要求。IIGB/T17737.113—XXXX/IEC61196-1-113:2018同轴通信电缆第1-113部分：电气试验方法衰减常数试验1范围本文件适用于同轴通信电缆。它描述了应用于通信系统中同轴电缆衰减常数的试验方法。该试验更适用于频率≥5MHz的测试，如果复数特性阻抗幅值近似等于试样的标称特性阻抗，或是运用函数拟合方式进行计算，也可在较低频率下测量。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。IEC61196-1同轴通信电缆第1部分：总规范一总则、定义和要求(Coaxialcommunicationcables-Part1:Genericspecification-General,definitionsandrequirements)3术语和定义IEC61196-1界定的术语与定义适用于本文件。4衰减常数衰减常数定义为：.....................(1)式中：a——衰减常数(取决于频率),单位为dB/100m;P₁——当负载阻抗和接收机阻抗相等且与试样的阻抗标称值相同时，接收机的输入功率；P——₂当负载阻抗和信号源阻抗相等且与试样的阻抗标称值相同时，信号源的输出功率；1——试样的物理长度，单位为m。5试验方法5.1设备可使用下列设备：——一台可执行S₂₁测量的矢量网络分析仪；——一台标量网络分析仪；——一套独立的信号源和接收机。1GB/T17737.113—XXXX/IEC61196-1-113:2018为了避免由于试样与试验设备的标称特...
