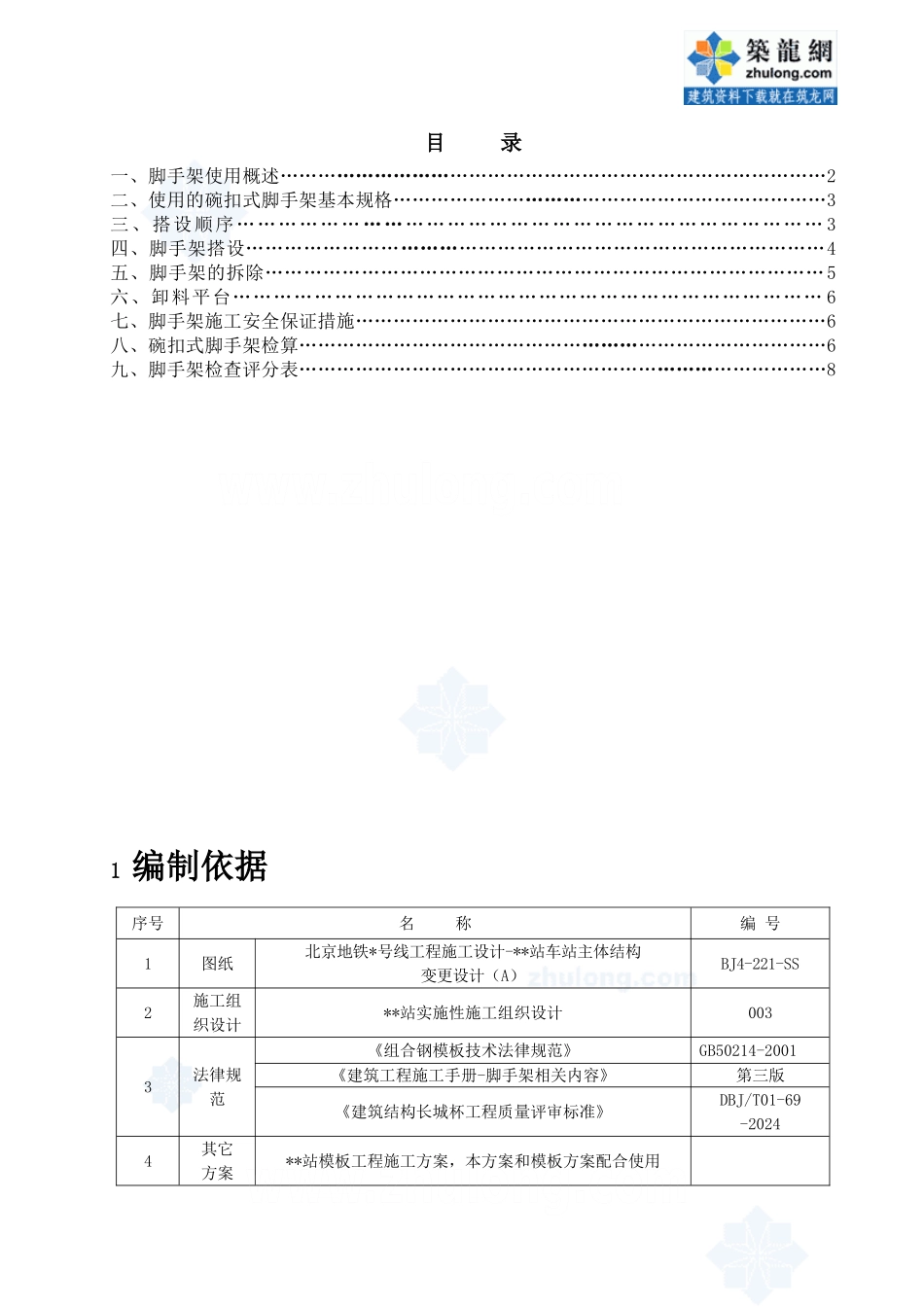

目 录一、脚手架使用概述……………………………………………………………………………2二、使用的碗扣式脚手架基本规格……………………………………………………………3三、搭设顺序……………… ………………………………………………………… 3四、脚手架搭设………………………………………………………………………………4五、脚手架的拆除……………………………………………………………………………5六、卸料平台…………………………………………………………………………… 6七、脚手架施工安全保证措施…………………………………………………………………6八、碗扣式脚手架检算…………………………………………………………………………6九、脚手架检查评分表…………………………………………………………………………81 编制依据序号名 称编 号1图纸北京地铁*号线工程施工设计-**站车站主体结构变更设计(A)BJ4-221-SS2施工组织设计**站实施性施工组织设计0033法律规范《组合钢模板技术法律规范》GB50214-2001《建筑工程施工手册-脚手架相关内容》第三版《建筑结构长城杯工程质量评审标准》DBJ/T01-69-20244其它方案**站模板工程施工方案,本方案和模板方案配合使用2 施工概况北京地铁*号线工程**站位于**南门西侧,采纳明挖顺作法施工,主体结构全长184.45m,标准段宽度 18.7m,东西端宽度分别为 22.99m 和 22.4m,地下二层结构,总建筑面积 5712.255㎡,结构类型为双跨双层框架结构,基础底板厚 0.9m 和 1.0m。本工程主、次梁多,楼板预留孔洞复杂,本工程施工计划分为八个流水段。2.1 设计概况1建筑面积(m2)总建筑面积5712.255地下每层面积3610.146占地面积5712.255标准层面积2层数地下2 层地上/3层高(m)地下一层4900mm地下二层6930mm4结构形式基础类型钢筋混凝土框架结构结构类型两跨双层框架结构5地下防水结构自防水C30(S10)混凝土材料防水膨润土防水毯和聚氨脂涂膜6结构断面尺寸(mm)基础底板厚度900mm,1000mm外墙厚度600mm 和 700mm内墙厚度/柱断面1000×1000mm、1000×1200mm、600×1500mm、800×1000mm 梁断面2300×1200mm、2400×1200mm、2100×1200mm、3000×1200mm、900×1000mm楼板400mm7楼梯结构形式现浇钢筋混凝土9施工缝设置环向设置在纵向柱距 1/3 跨附近3 结构施工分段及顺序车站主体结构纵向共分为八段进行施工。从东向西依次为第一、二、三、……八段。长度分别为 19.85m,25...
