无线通信距离计算

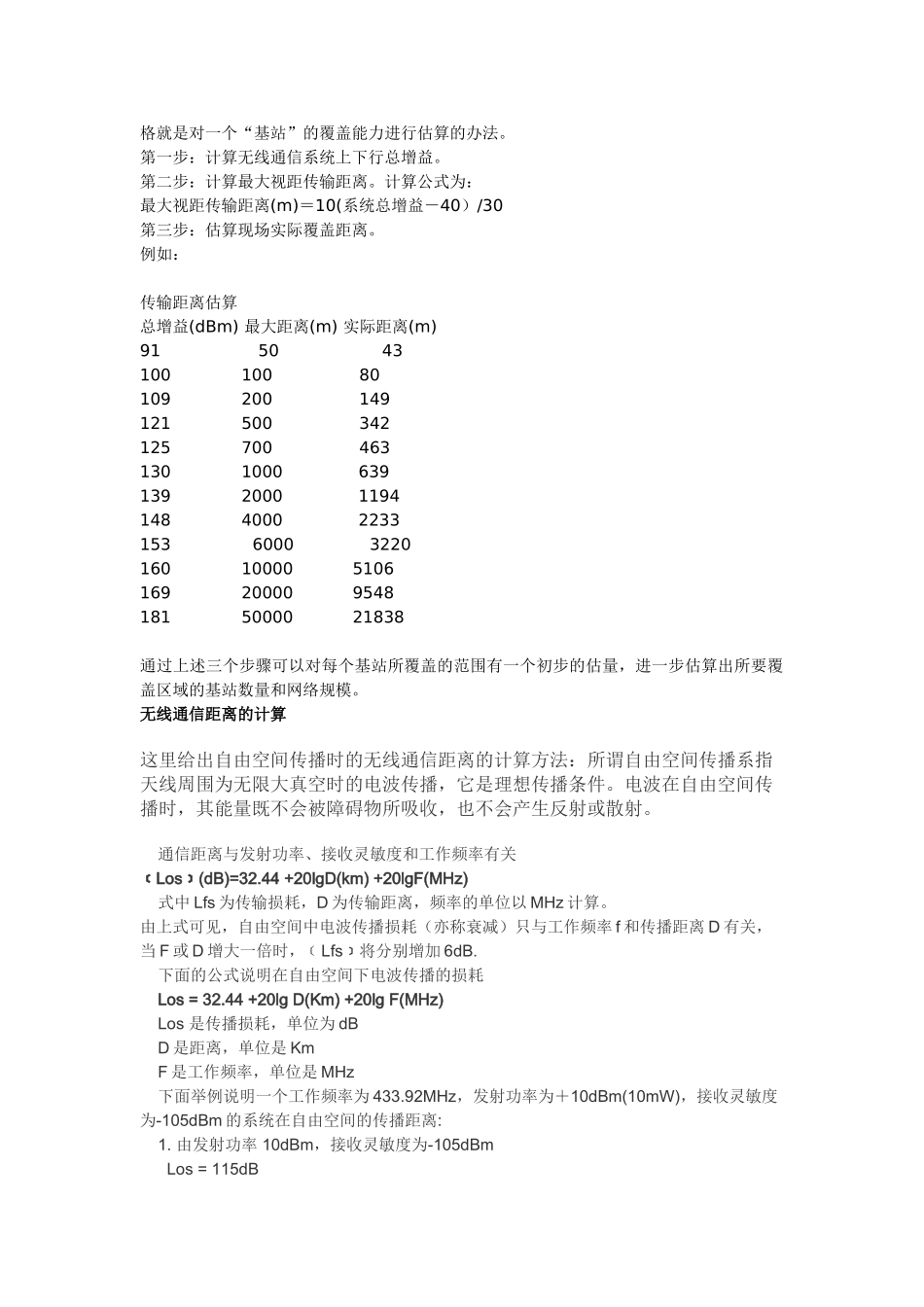

无线传输距离计算Pr(dBm) = Pt(dBm) - Ct(dB) + Gt(dB) - FL(dB) + Gr(dB) - Cr(dB) Pr：接受端灵敏度Pt: 发送端功率Cr: 接收端接头和电缆损耗Ct: 发送端接头和电缆损耗Gr: 接受端天线增益Gt: 发送端天线增益FL: 自由空间损耗FL(dB)=20 lg R (km) +20 lg f (GHz) + 92.44R 是两点之间的距离f 是频率=2.4自由空间通信距离方程自由空间通信距离方程设发射功率为 PT，发射天线增益为 GT，工作频率为 f . 接收功率为 PR，接收天线增益为GR，收、发天线间距离为 R，那么电波在无环境干扰时，传播途中的电波损耗 L0 有以下表达式： L0 (dB) = 10 Lg（ PT / PR ） = 32.45 + 20 Lg f ( MHz ) + 20 Lg R ( km ) - GT (dB) - GR (dB)[举例] 设：PT = 10 W = 40dBmw ；GR = GT = 7 (dBi) ； f = 1910MHz 问：R = 500 m 时， PR = ？ 解答： (1) L0 (dB) 的计算 L0 (dB) = 32.45 + 20 Lg 1910( MHz ) + 20 Lg 0.5 ( km ) - GR (dB) - GT (dB)= 32.45 + 65.62 - 6 - 7 - 7 = 78.07 (dB)) （2） PR 的计算 PR = PT / ( 10 7.807 ) = 10 ( W ) / ( 10 7.807 ) = 1 ( μW ) / ( 10 0.807 ) = 1 ( μW ) / 6.412 = 0.156 ( μW ) = 156 ( mμW ) # 顺便指出，1.9GHz 电波在穿透一层砖墙时，大约损失 (10~15) dB无线传输距离估算传输距离估算 无线网络系统的传输距离或覆盖范围受多种因素的影响，除了信号源的发射功率、天线的增益、接 收设备的灵敏度、频率、自由空间衰减、噪声干扰外，还有现场环境的影响，例如建筑物、树木和墙壁的遮挡，人体、气候等对电磁波的衰减，纯粹自由空间的传输环境在实际应用中是不存在的。由于无线网络系统是一个实际应用的工程，必须在实施前进行设计和预算，必须事前对无线网络系统的传输距离或覆盖范围进行估算，进而对系统部署规模有一个估量，下面的表格就是对一个“基站”的覆盖能力进行估算的办法。第一步：计算无线通信系统上下行总增益。第二步：计算最大视距传输距离。计算公式为：最大视距传输距离(m)＝10(系统总增益－40）/30第三步：估算现场实际覆盖距离。例如： 传输距离估算 总增益(dBm) 最大距离(m) 实际距离(m) 91 50 43 100 100 80 109 200 149 121 500 342 125 700 463 130 1000 639 1...
