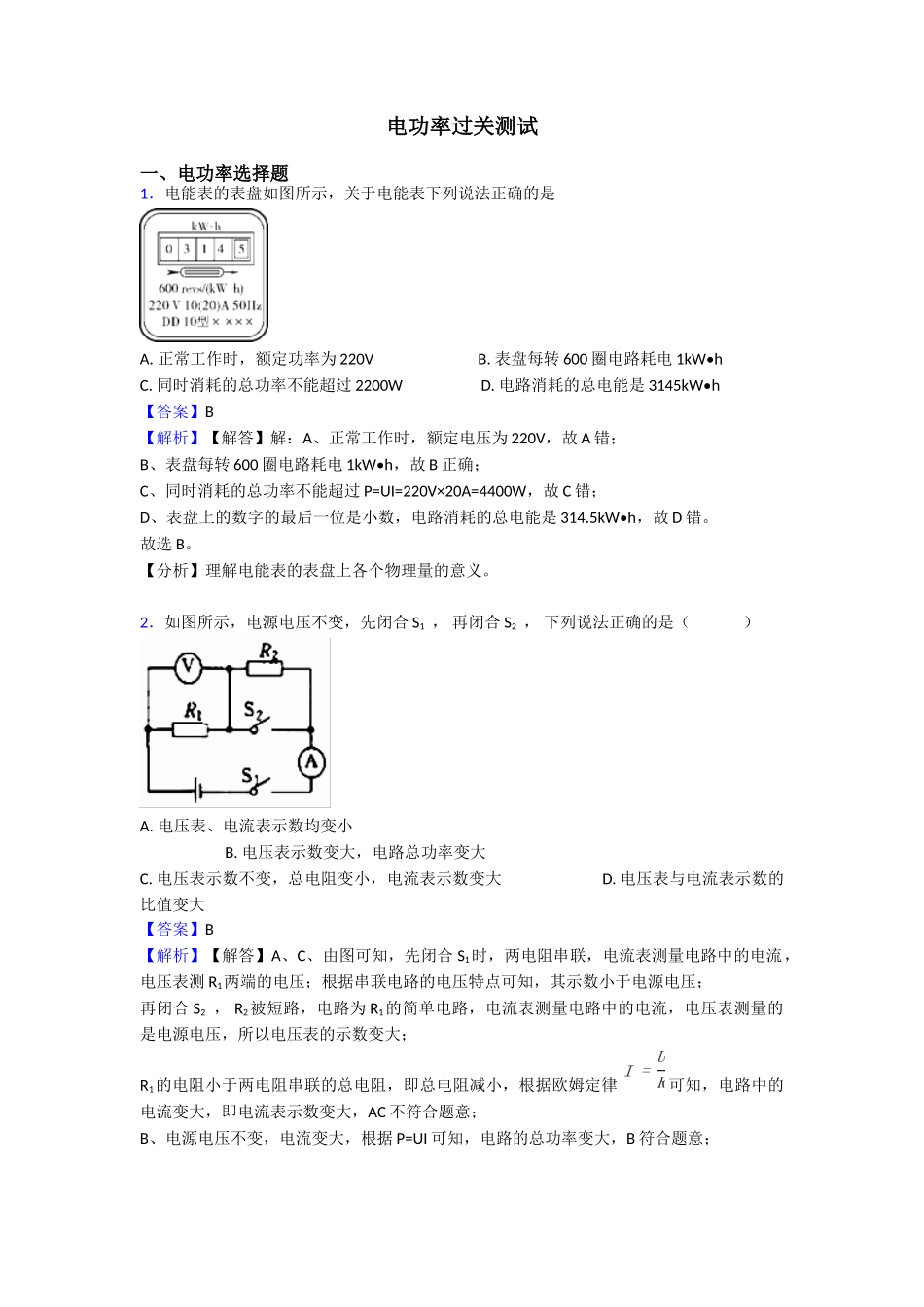

电功率过关测试一、电功率选择题1．电能表的表盘如图所示，关于电能表下列说法正确的是 A. 正常工作时，额定功率为 220V B. 表盘每转 600 圈电路耗电 1kW•hC. 同时消耗的总功率不能超过 2200W D. 电路消耗的总电能是 3145kW•h【答案】B 【解析】【解答】解：A、正常工作时，额定电压为 220V，故 A 错；B、表盘每转 600 圈电路耗电 1kW•h，故 B 正确；C、同时消耗的总功率不能超过 P=UI=220V×20A=4400W，故 C 错；D、表盘上的数字的最后一位是小数，电路消耗的总电能是 314.5kW•h，故 D 错。故选 B。【分析】理解电能表的表盘上各个物理量的意义。2．如图所示，电源电压不变，先闭合 S1 ， 再闭合 S2 ， 下列说法正确的是（ ）A. 电压表、电流表示数均变小 B. 电压表示数变大，电路总功率变大C. 电压表示数不变，总电阻变小，电流表示数变大 D. 电压表与电流表示数的比值变大【答案】B 【解析】【解答】A、C、由图可知，先闭合 S1时，两电阻串联，电流表测量电路中的电流，电压表测 R1两端的电压；根据串联电路的电压特点可知，其示数小于电源电压；再闭合 S2 ， R2被短路，电路为 R1的简单电路，电流表测量电路中的电流，电压表测量的是电源电压，所以电压表的示数变大；R1的电阻小于两电阻串联的总电阻，即总电阻减小，根据欧姆定律 可知，电路中的电流变大，即电流表示数变大，AC 不符合题意；B、电源电压不变，电流变大，根据 P=UI 可知，电路的总功率变大，B 符合题意；D、两开关都闭合时，由欧姆定律可知，电压表与电流表示数的比值，即 为电阻 R1的阻值，所以该比值不变，D 不符合题意。故答案为：B。【分析】结合电路图，推断开关闭合、断开时电路连接方式的辨别和电表所测电路元件，利用串联电路的特点和欧姆定律分析即可.3．如图所示的电路中，电源电压保持不变，当开关 S 闭合时，灯 L 正常发光，假如将滑动变阻器的滑片 P 向右滑动，下列说法正确的是（ ）A. 电压表示数变小，灯 L 变亮 B. 电压表示数变小，灯 L 变暗C. 电压表示数变大，灯 L 变亮 D. 电压表示数变大，灯 L 变暗【答案】D 【解析】【解答】由电路图可知，灯泡 L 与滑动变阻器 R 串联，电压表测 R 两端的电压，电流表测电路中的电流，将滑动变阻器的滑片 P 向右滑动时，接入电路中的电阻变大，电路中的总电阻变大，由 可知，电路中的电流变小，由 可知，灯泡两端的电压...
