湖南省临湘一中2012年高考物理总复习 第4讲 实验：用打点计时器测速度能力提升学案 新人教版必修1

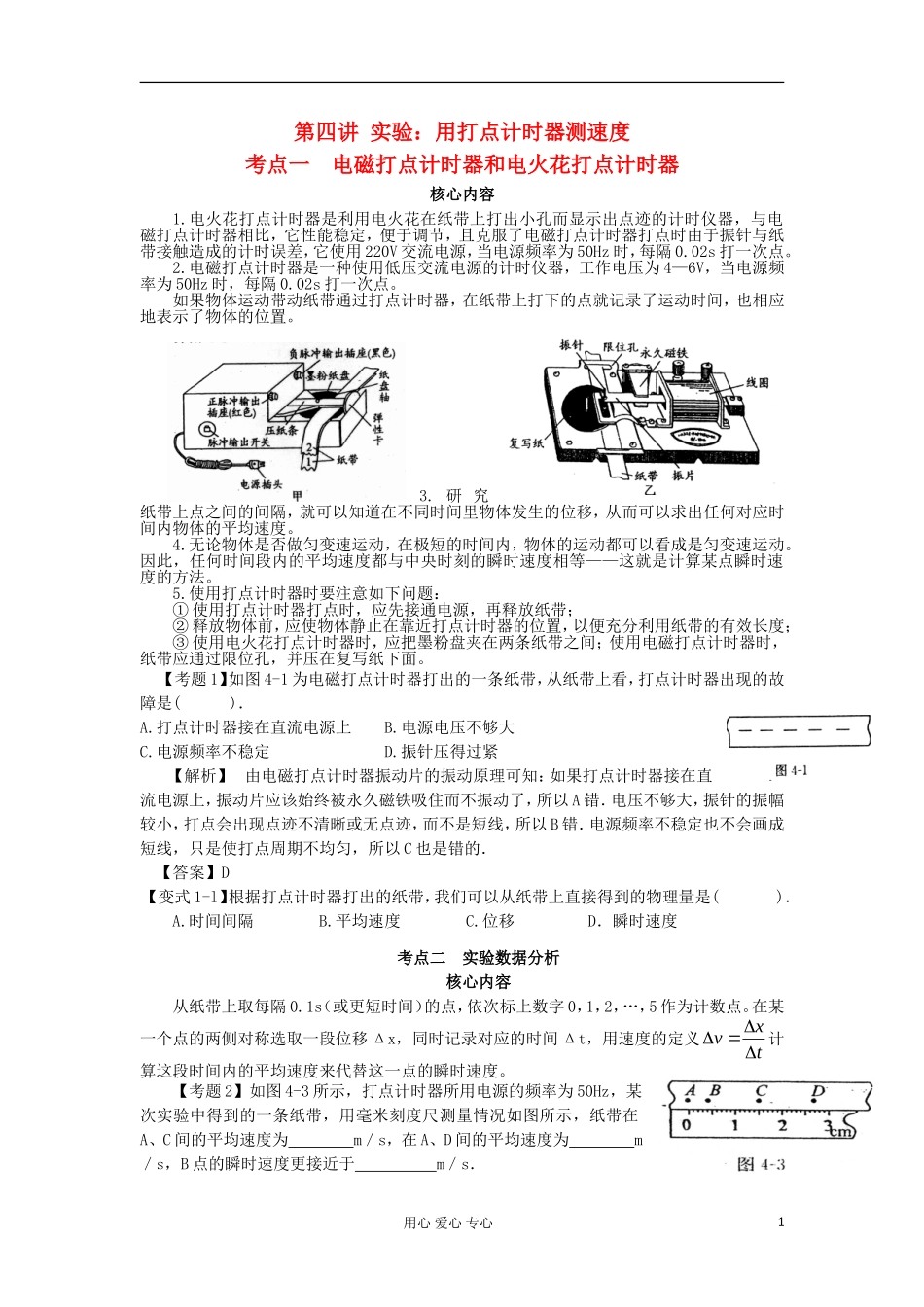

第四讲 实验：用打点计时器测速度考点一 电磁打点计时器和电火花打点计时器核心内容1.电火花打点计时器是利用电火花在纸带上打出小孔而显示出点迹的计时仪器，与电磁打点计时器相比，它性能稳定，便于调节，且克服了电磁打点计时器打点时由于振针与纸带接触造成的计时误差，它使用 220V 交流电源，当电源频率为 50Hz 时，每隔 0.02s 打一次点。2.电磁打点计时器是一种使用低压交流电源的计时仪器，工作电压为 4—6V，当电源频率为 50Hz 时，每隔 0.02s 打一次点。如果物体运动带动纸带通过打点计时器，在纸带上打下的点就记录了运动时间，也相应地表示了物体的位置。3. 研 究纸带上点之间的间隔，就可以知道在不同时间里物体发生的位移，从而可以求出任何对应时间内物体的平均速度。4.无论物体是否做匀变速运动，在极短的时间内，物体的运动都可以看成是匀变速运动。因此，任何时间段内的平均速度都与中央时刻的瞬时速度相等——这就是计算某点瞬时速度的方法。5.使用打点计时器时要注意如下问题：① 使用打点计时器打点时，应先接通电源，再释放纸带；② 释放物体前，应使物体静止在靠近打点计时器的位置，以便充分利用纸带的有效长度；③ 使用电火花打点计时器时，应把墨粉盘夹在两条纸带之间；使用电磁打点计时器时，纸带应通过限位孔，并压在复写纸下面。【考题 1】如图 4-1 为电磁打点计时器打出的一条纸带，从纸带上看，打点计时器出现的故障是( )．A.打点计时器接在直流电源上 B.电源电压不够大C.电源频率不稳定 D.振针压得过紧 【解析】 由电磁打点计时器振动片的振动原理可知：如果打点计时器接在直流电源上，振动片应该始终被永久磁铁吸住而不振动了，所以 A 错．电压不够大，振针的振幅较小，打点会出现点迹不清晰或无点迹，而不是短线，所以 B 错．电源频率不稳定也不会画成短线，只是使打点周期不均匀，所以 C 也是错的． 【答案】D 【变式 1-l】根据打点计时器打出的纸带，我们可以从纸带上直接得到的物理量是( )． A.时间间隔 B.平均速度 C.位移 D．瞬时速度考点二 实验数据分析核心内容从纸带上取每隔 0.1s（或更短时间）的点，依次标上数字 0，1，2，…，5 作为计数点。在某一个点的两侧对称选取一段位移 Δx，同时记录对应的时间 Δt，用速度的定义txv计算这段时间内的平均速度来代替这一点的瞬时速度。 【考题 2】如图 4-3 所示，打点计时器所用电源的频率为 50Hz...
