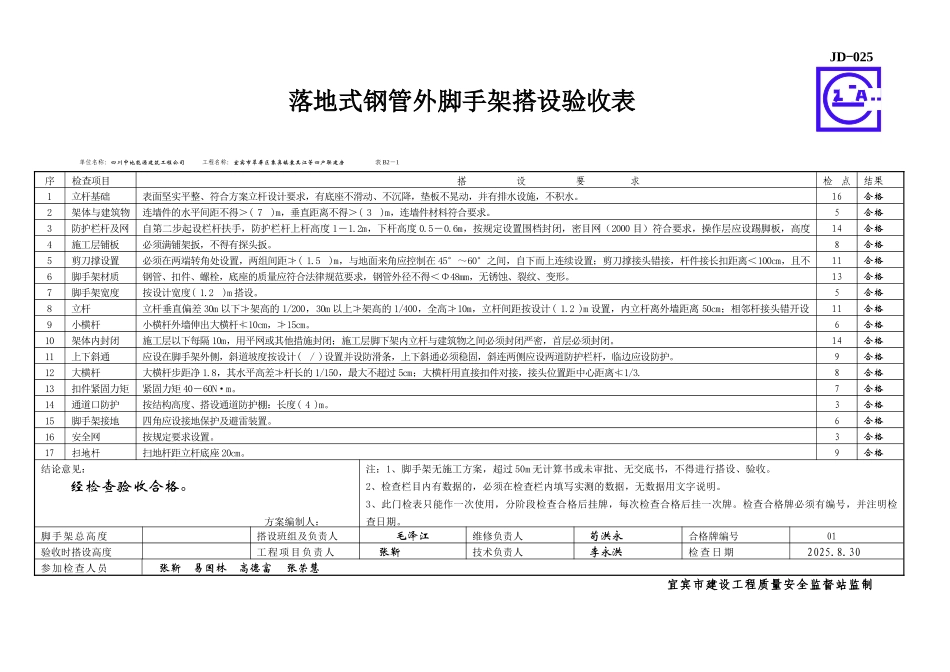

JD-025落地式钢管外脚手架搭设验收表单位名称：四川中地能源建筑工程公司 工程名称：宜宾市翠屏区象鼻镇袁其江等四户联建房 表 B2－1序检查项目搭 设 要 求检点结果1立杆基础表面坚实平整、符合方案立杆设计要求，有底座不滑动、不沉降，垫板不晃动，并有排水设施，不积水。16合格2架体与建筑物连墙件的水平间距不得＞( 7 )m，垂直距离不得＞( 3 )m，连墙件材料符合要求。5合格3防护栏杆及网自第二步起设栏杆扶手，防护栏杆上杆高度 1－1.2m，下杆高度 0.5－0.6m，按规定设置围档封闭，密目网（2000 目）符合要求，操作层应设踢脚板，高度14合格4施工层铺板必须满铺架扳，不得有探头扳。8合格5剪刀撑设置必须在两端转角处设置，两组间距≯( 1.5 )m，与地面来角应控制在 45°～60°之间，自下而上连续设置；剪刀撑接头错接，杆件接长扣距离＜100cm，且不11合格6脚手架材质钢管、扣件、螺栓，底座的质量应符合法律规范要求，钢管外径不得＜Φ48mm，无锈蚀、裂纹、变形。13合格7脚手架宽度按设计宽度( 1.2 )m 搭设。5合格8立杆立杆垂直偏差 30m 以下≯架高的 1/200，30m 以上≯架高的 1/400，全高≯10m，立杆间距按设计( 1.2 )m 设置，内立杆离外墙距离 50cm；相邻杆接头错开设11合格9小横杆小横杆外墙伸出大横杆≮10cm，≯15cm。6合格10架体内封闭施工层以下每隔 10m，用平网或其他措施封闭；施工层脚下架内立杆与建筑物之间必须封闭严密，首层必须封闭。14合格11上下斜通应设在脚手架外侧，斜道坡度按设计( / )设置并设防滑条，上下斜通必须稳固，斜连两侧应设两道防护栏杆，临边应设防护。9合格12大横杆大横杆步距净 1.8，其水平高差≯杆长的 1/150，最大不超过 5cm；大横杆用直接扣件对接，接头位置距中心距离≮1/3.8合格13扣件紧固力矩紧固力矩 40－60N·m。7合格14通道口防护按结构高度、搭设通道防护棚：长度( 4 )m。3合格15脚手架接地四角应设接地保护及避雷装置。6合格16安全网按规定要求设置。3合格17扫地杆扫地杆距立杆底座 20cm。9合格结论意见： 经检查验收合格。方案编制人：注：1、脚手架无施工方案，超过 50m 无计算书或未审批、无交底书，不得进行搭设、验收。2、检查栏目内有数据的，必须在检查栏内填写实测的数据，无数据用文字说明。3、此门检表只能作一次使用，分阶段检查合格后挂牌，每次检查合格后挂一次牌。检查合格牌必须有编号，并注明检查日期。脚手架总高度搭设班组及负责人毛...
