第二编 重点题型突破篇专题一 坐标曲线、图表、框图、标签题考点一 坐标曲线、图表题中考专题精讲一、pH 变化曲线1．酸碱中和反应中的 pH 曲线图像：图 1 图 2分析：图 1，碱入酸，滴定前，溶液的 pH＜7，此时溶液呈酸性；当酸碱恰好完全反应时，溶液的 pH＝7；随着碱的继续加入，溶液的 pH＞7，溶液呈碱性
图 2，酸入碱，滴定前，溶液的 pH＞7，此时溶液呈碱性；当酸碱恰好完全反应时，溶液的 pH＝7；随着酸的继续加入，溶液的 pH＜7，溶液呈酸性
2．溶液稀释的 pH 曲线图像：图 3 图 4分析：图 3，碱性溶液稀释时，由于碱性溶液的 pH＞7，而水的 pH＝7，随着加入水的质量增加，pH 不断减小，但不会小于等于 7
图 4，酸性溶液稀释时，由于酸性溶液的 pH＜7，而水的 pH＝7，随着加入水的质量增加，pH 不断增大，但不会大于等于 7
二、溶质质量分数的变化曲线物质溶解时，溶质质量分数的变化图像： 图 1 图 2分析：图 1，在一定温度下，向某溶液的不饱和溶液中继续加入某溶质，该溶质的质量分数随着溶质 的增加而增大，当溶液达到饱和时，溶质质量分数不变
图 2，溶液稀释时，溶质的质量不变，而溶液的总质量不断增加，所以溶质质量分数不断减小

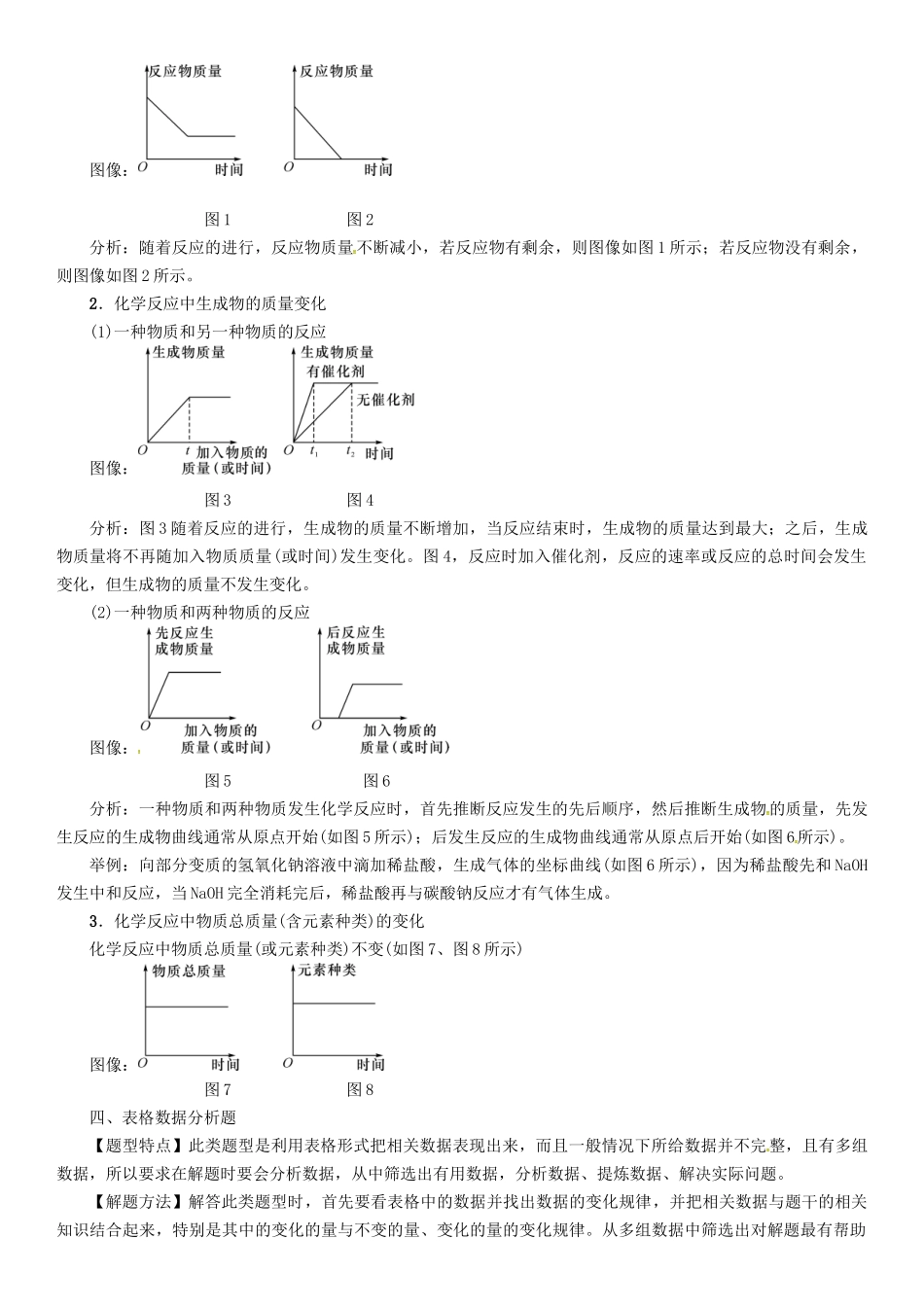

三、化学反应中物质质量的变化曲线1．化学反应中反应物的质量变化图像： 图 1 图 2分析：随着反应的进行，反应物质量 不断减小，若反应物有剩余，则图像如图 1 所示；若反应物没有剩余，则图像如图 2 所示
2．化学反应中生成物的质量变化(1)一种物质和另一种物质的反应图像： 图 3 图 4分析：图 3 随着反应的进行，生成物的质量不断增加，当反应结束时，生成物的质量达到最大；之后，生成物质量将不再随加入物质质量(或时间)发生变化
图 4，反应时加入催化剂，反应的速率或反应的总时间会发生变化，但生成物的质量不发生变化
