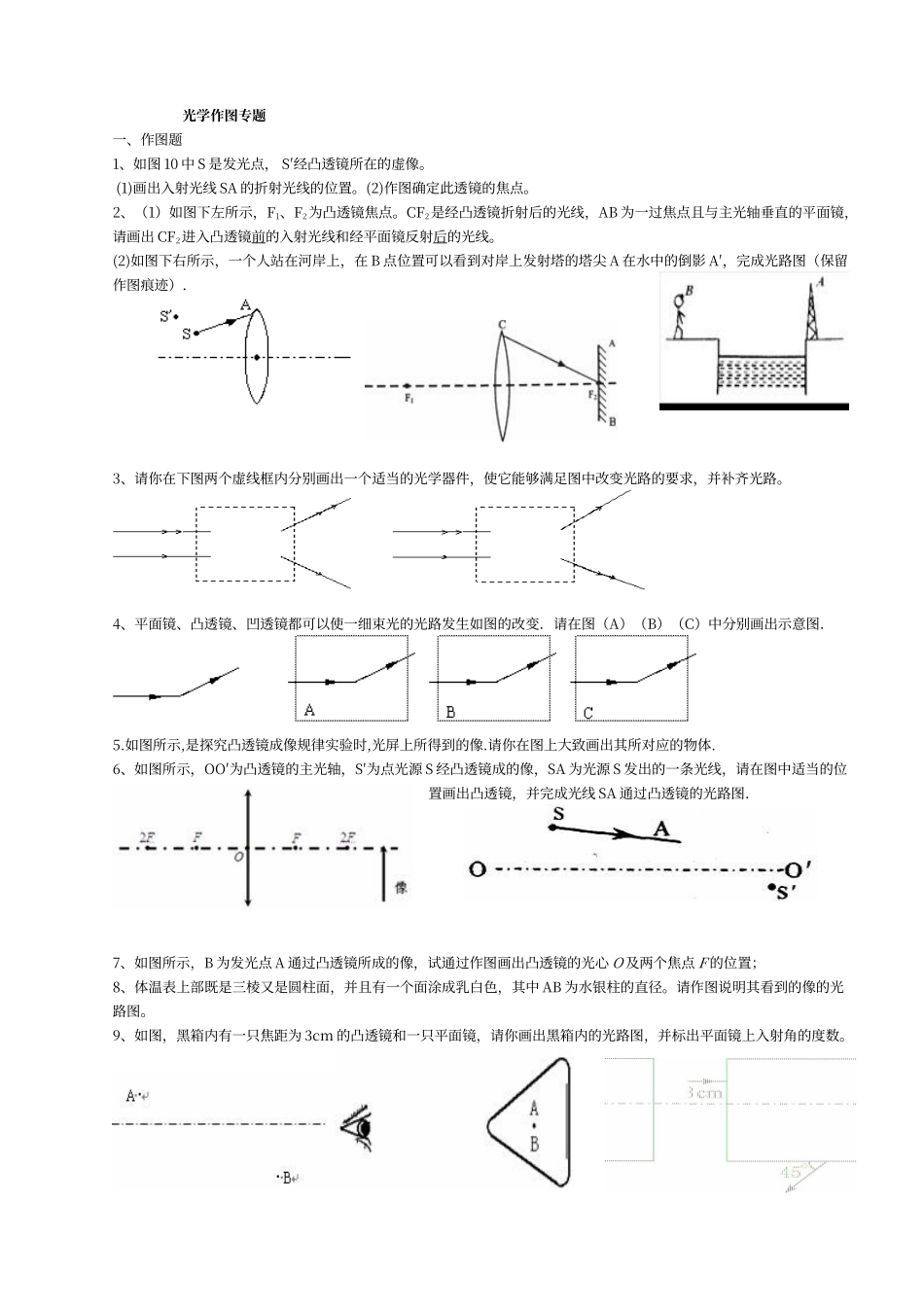

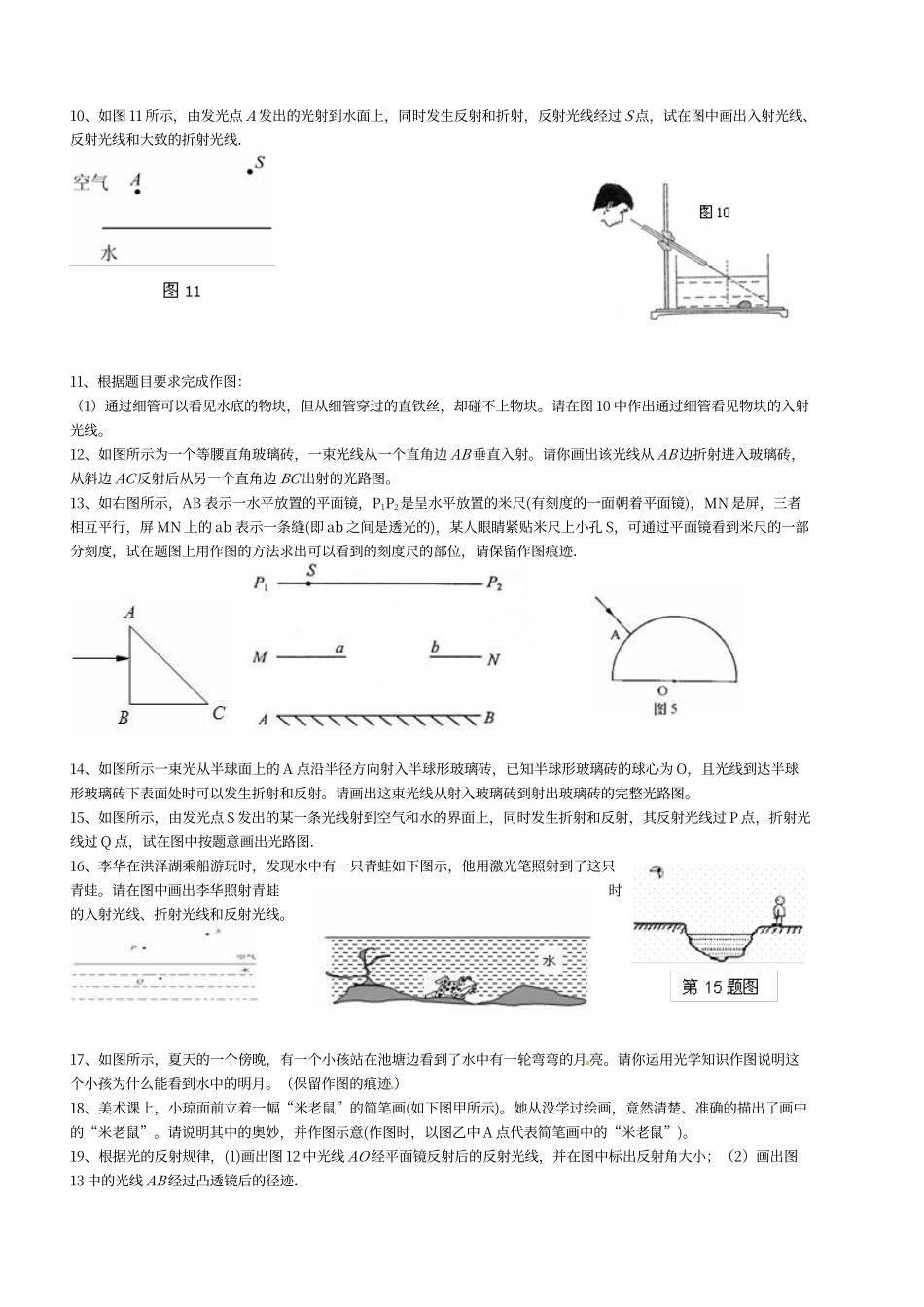

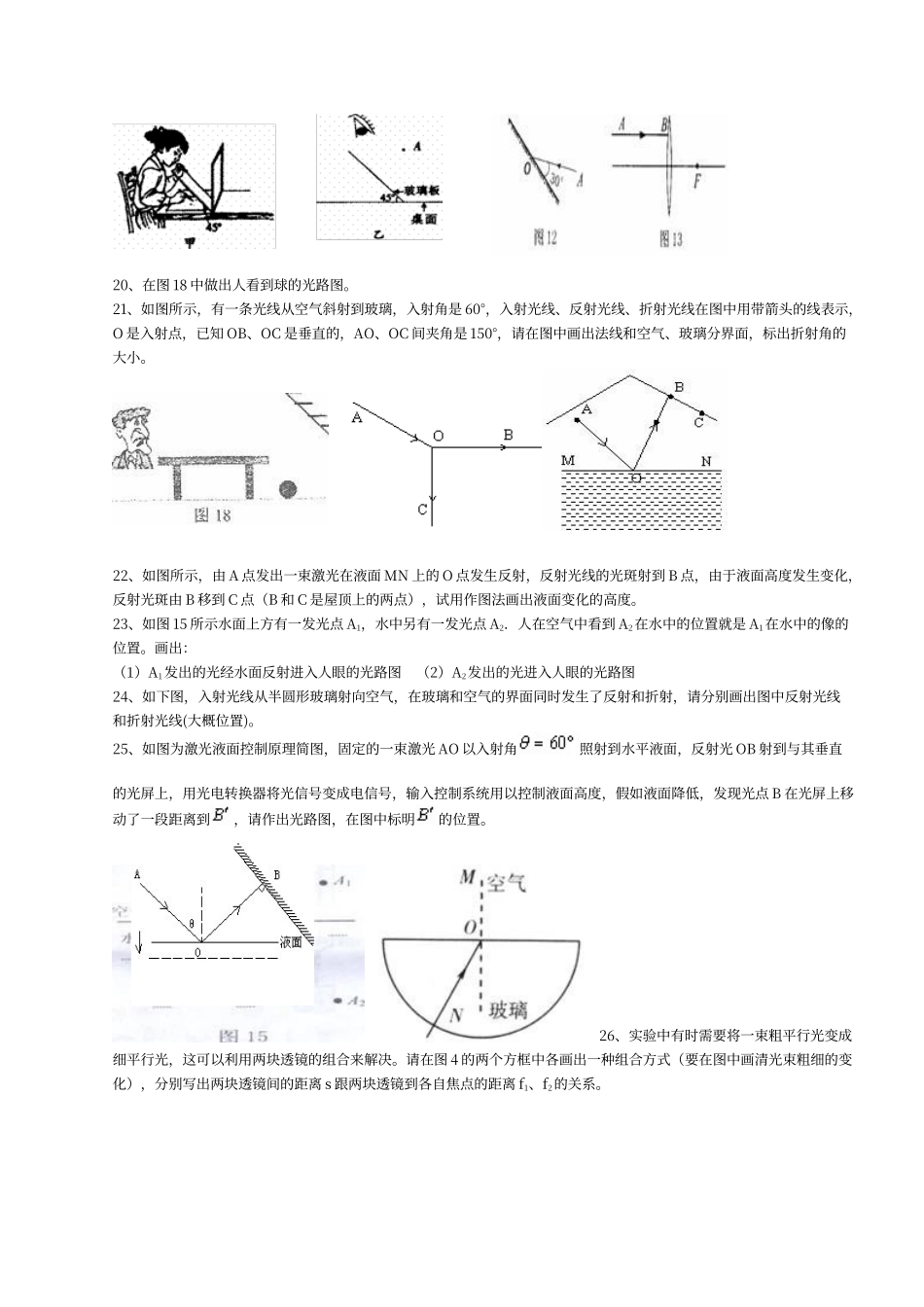

光学作图专题一、作图题1、如图 10 中 S 是发光点， S′经凸透镜所在的虚像。 (1)画出入射光线 SA 的折射光线的位置。(2)作图确定此透镜的焦点。2、（1）如图下左所示，F1、F2为凸透镜焦点。CF2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出 CF2进入凸透镜前的入射光线和经平面镜反射后的光线。(2)如图下右所示，一个人站在河岸上，在 B 点位置可以看到对岸上发射塔的塔尖 A 在水中的倒影 A′，完成光路图（保留作图痕迹）．3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A）（B）（C）中分别画出示意图．5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.6、如图所示，OO′为凸透镜的主光轴，S′为点光源 S 经凸透镜成的像，SA 为光源 S 发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线 SA 通过凸透镜的光路图．7、如图所示，B 为发光点 A 通过凸透镜所成的像，试通过作图画出凸透镜的光心 O 及两个焦点 F 的位置；8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中 AB 为水银柱的直径。请作图说明其看到的像的光路图。9、如图，黑箱内有一只焦距为 3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。10、如图 11 所示，由发光点 A 发出的光射到水面上，同时发生反射和折射，反射光线经过 S 点，试在图中画出入射光线、反射光线和大致的折射光线．11、根据题目要求完成作图：（1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图 10 中作出通过细管看见物块的入射光线。12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边 AB 垂直入射。请你画出该光线从 AB 边折射进入玻璃砖，从斜边 AC 反射后从另一个直角边 BC 出射的光路图。13、如右图所示，AB 表示一水平放置的平面镜，P1P2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏 MN 上的 ab 表示一条缝(即 ab 之间是透光的)，某人眼睛紧贴米尺上小孔 S，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹．14、如图所示一束光从半球面上的 A 点沿半径方向射...
