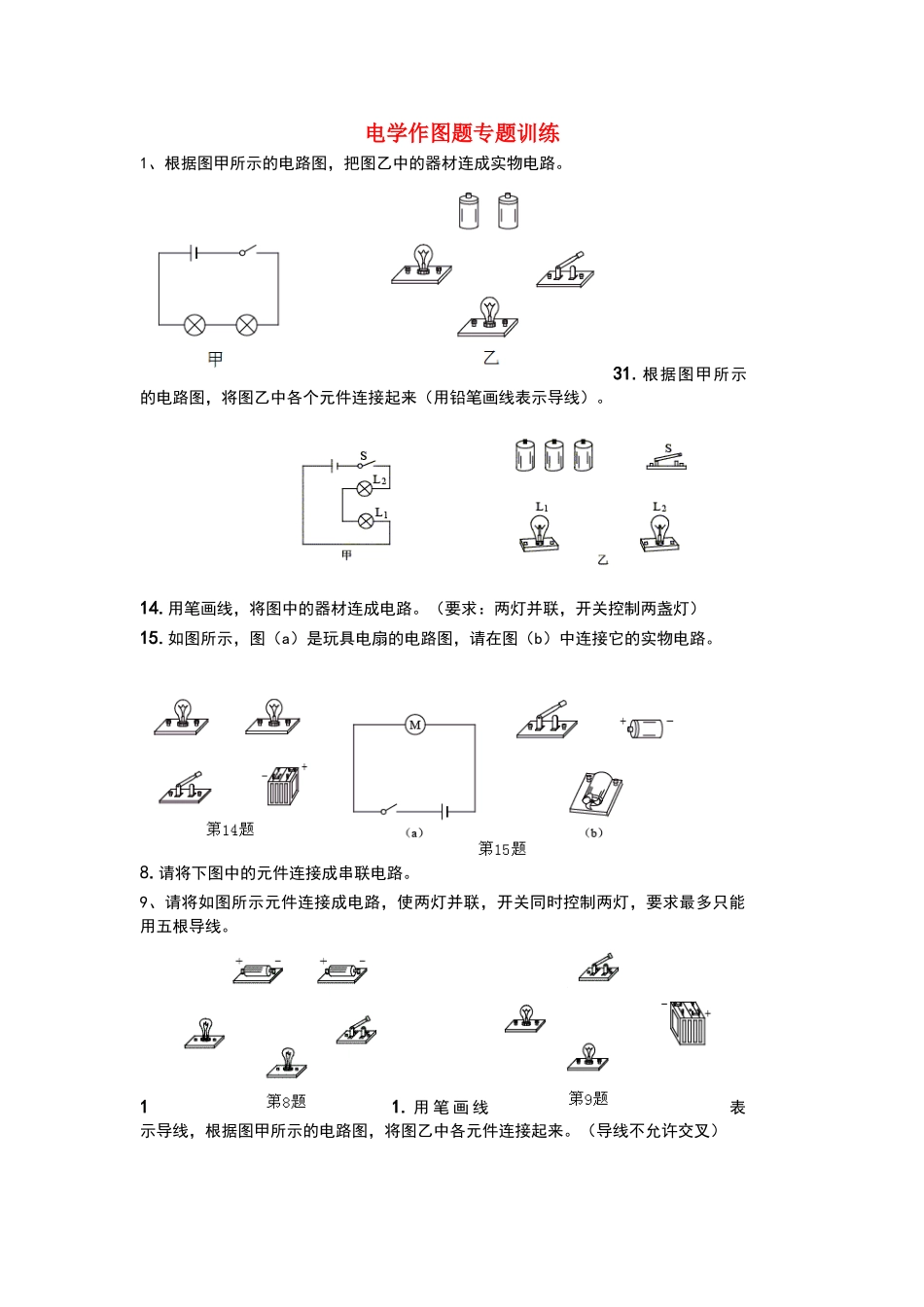

电学作图题专题训练

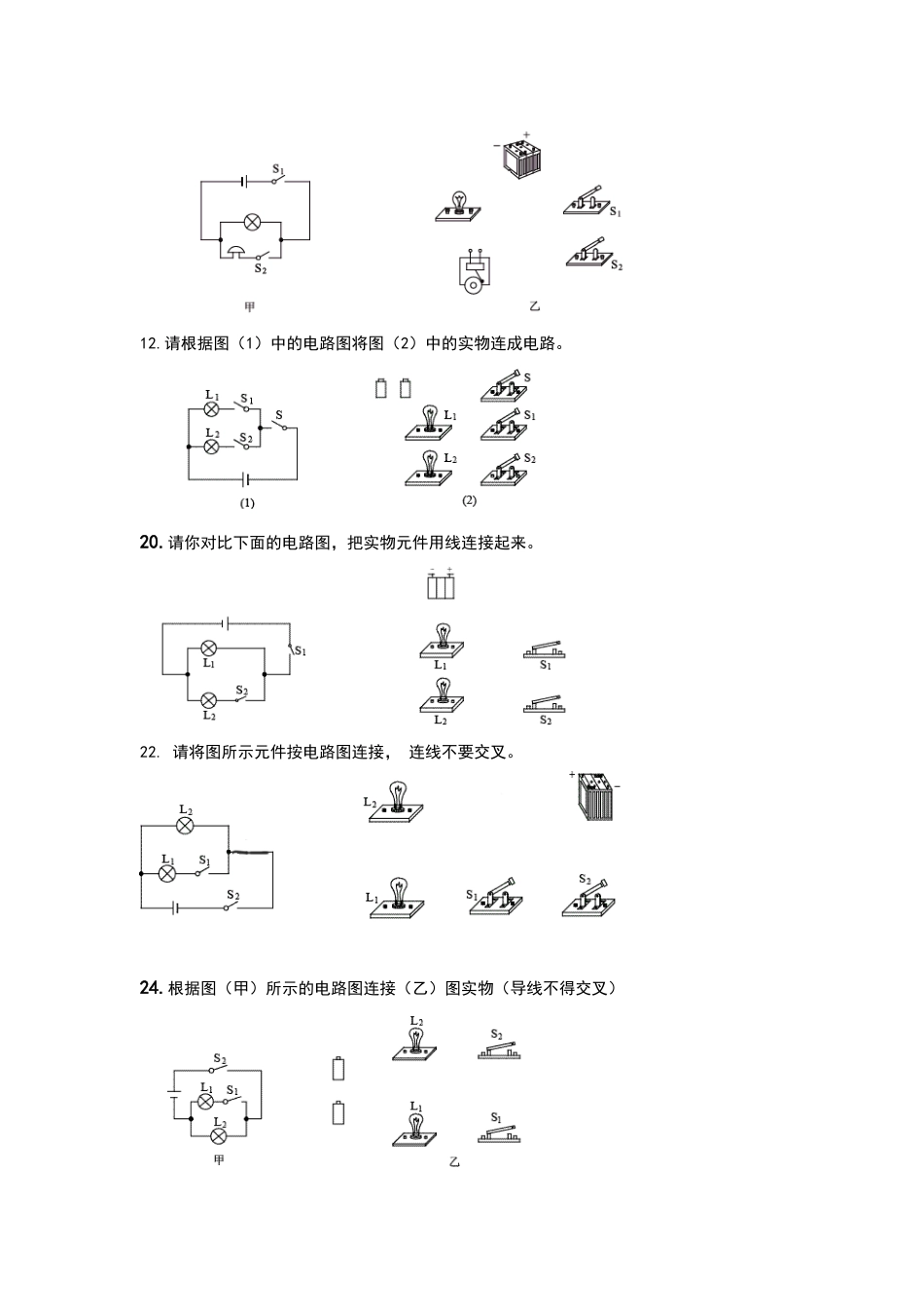

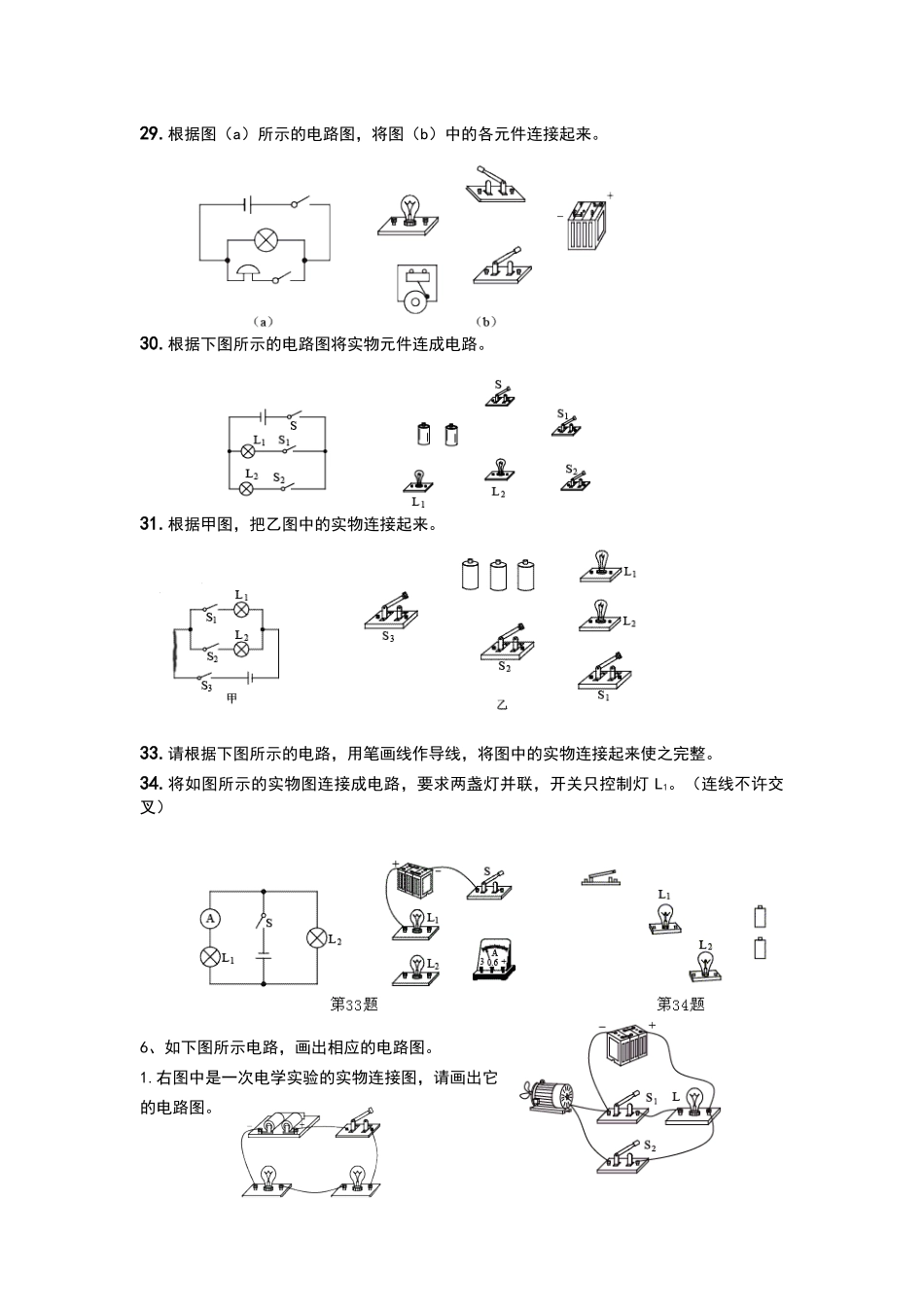

电学作图题专题训练1、根据图甲所示的电路图，把图乙中的器材连成实物电路。 31.根据图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）。14.用笔画线，将图中的器材连成电路。（要求：两灯并联，开关控制两盏灯）15.如图所示，图（a）是玩具电扇的电路图，请在图（b）中连接它的实物电路。 8.请将下图中的元件连接成串联电路。 9、请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线。11. 用 笔 画 线表示导线，根据图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉） 12.请根据图（1）中的电路图将图（2）中的实物连成电路。20.请你对比下面的电路图，把实物元件用线连接起来。22. 请将图所示元件按电路图连接， 连线不要交叉。24.根据图（甲）所示的电路图连接（乙）图实物（导线不得交叉）29.根据图（a）所示的电路图，将图（b）中的各元件连接起来。 30.根据下图所示的电路图将实物元件连成电路。31.根据甲图，把乙图中的实物连接起来。33.请根据下图所示的电路，用笔画线作导线，将图中的实物连接起来使之完整。 34.将如图所示的实物图连接成电路，要求两盏灯并联，开关只控制灯 L1。（连线不许交叉）6、如下图所示电路，画出相应的电路图。 1.右图中是一次电学实验的实物连接图，请画出它的电路图。第六题图 25.根据图中的实物连接情况，画出相应的电路图。5.请根据图中（1）（2）（3）所标出的电流方向，把电池的符号填入方框内。10.请根据如图所示的实物图画出电路图。 19.根据图中的实物连接图分别画出对应的电路图。 10 题图21.试根据实物图画出它的电路图，并在图上标出 S1、S2、S3、L1、L2。21 题 32 题右 32.某同学要把 L1、L2接成并联电路，开关 S1控制整个电路，开关 S2控制灯 L2．如图所示，试指出其中错误并改正过来。再画出正确的电路图。36.现有一盏红灯，一盏绿灯，一只电铃，一个电池组及导线若干，按下列要求将各器件符号填入下图的电路图中适当位置。（1）按下开关 S2、S3时，电路中绿灯亮，电铃响；（2）按下开关 S1、S2时，电路中灯不亮，电铃不响；（3）按下开关 S1、S3时，红灯亮。
