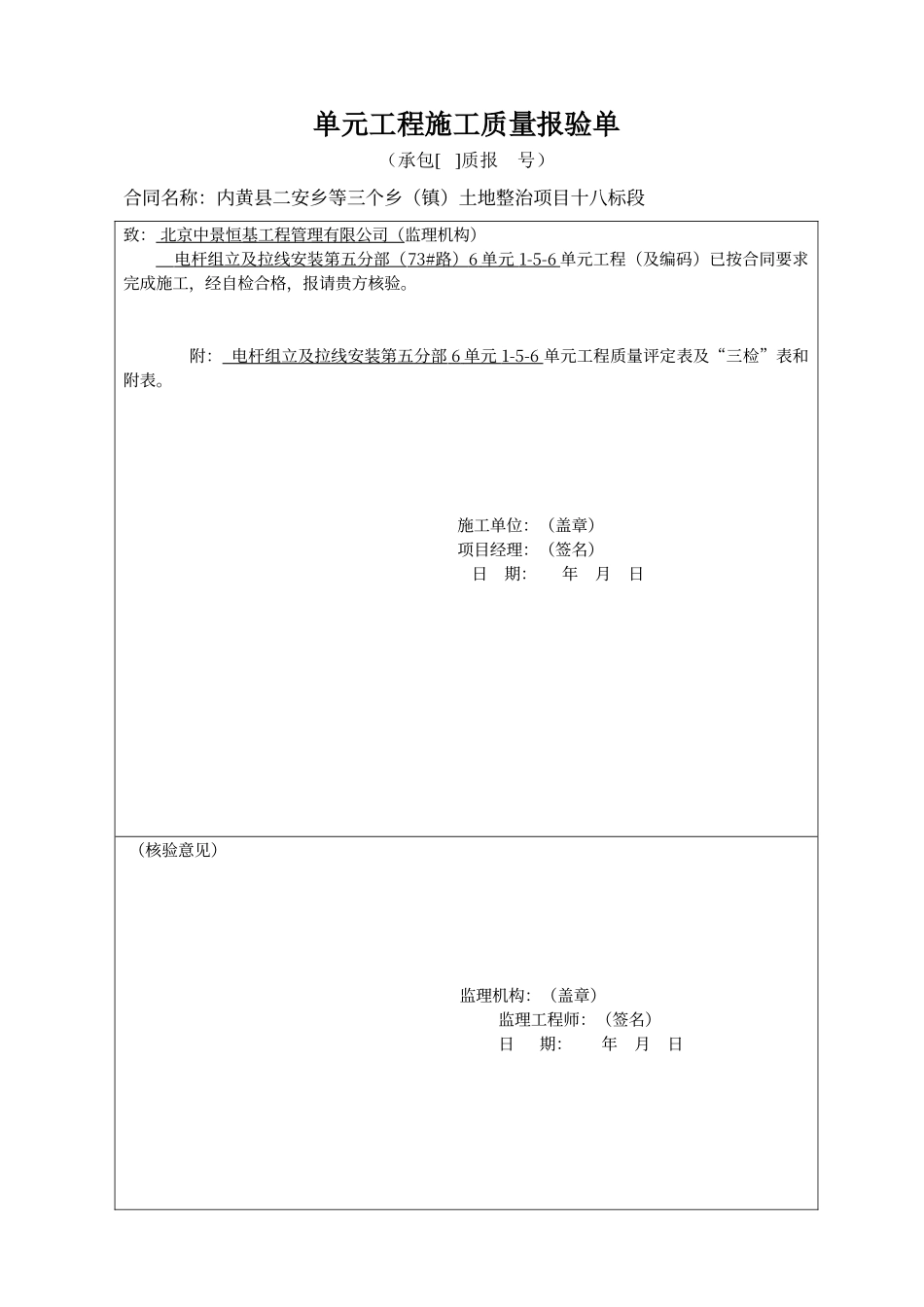

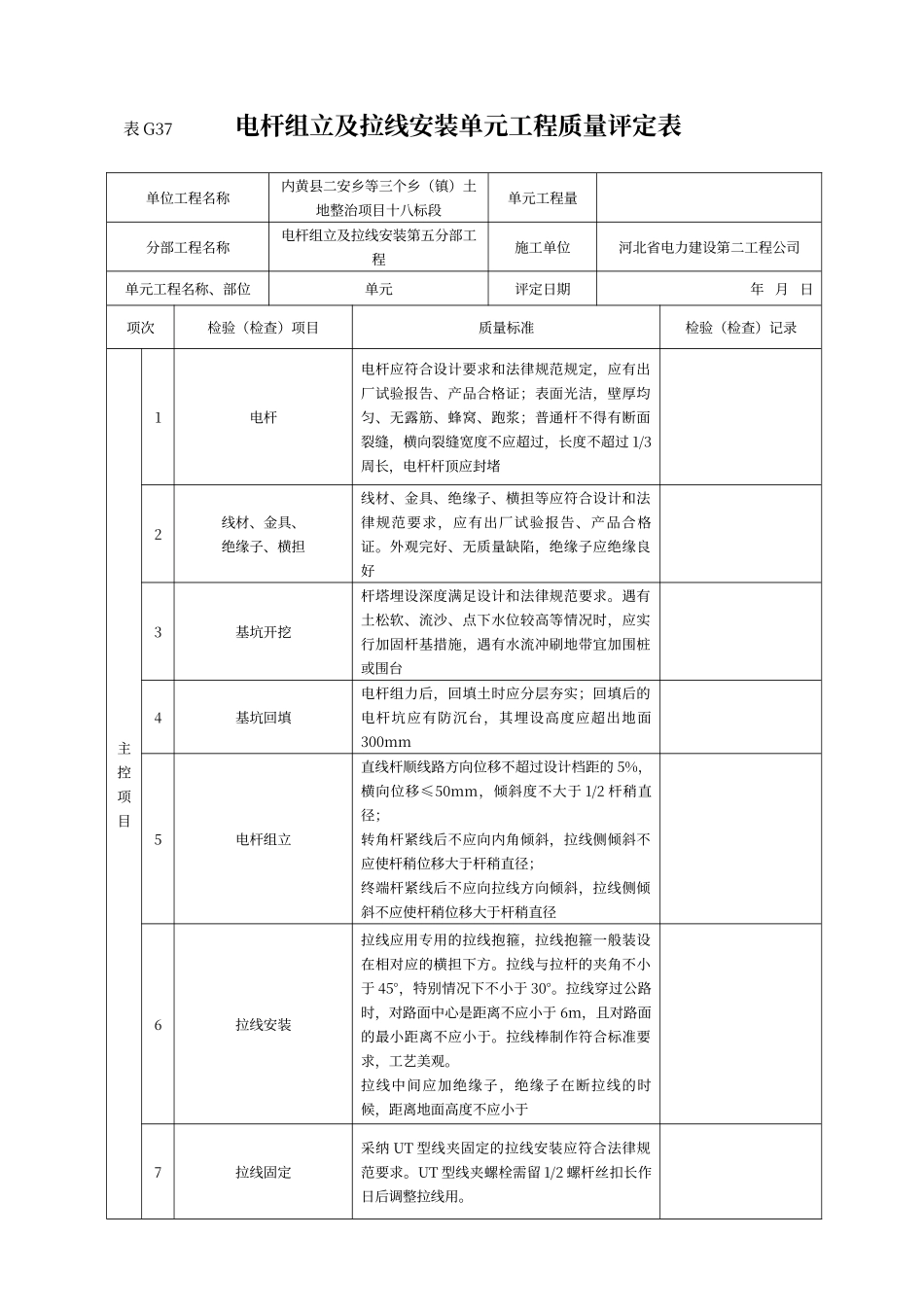

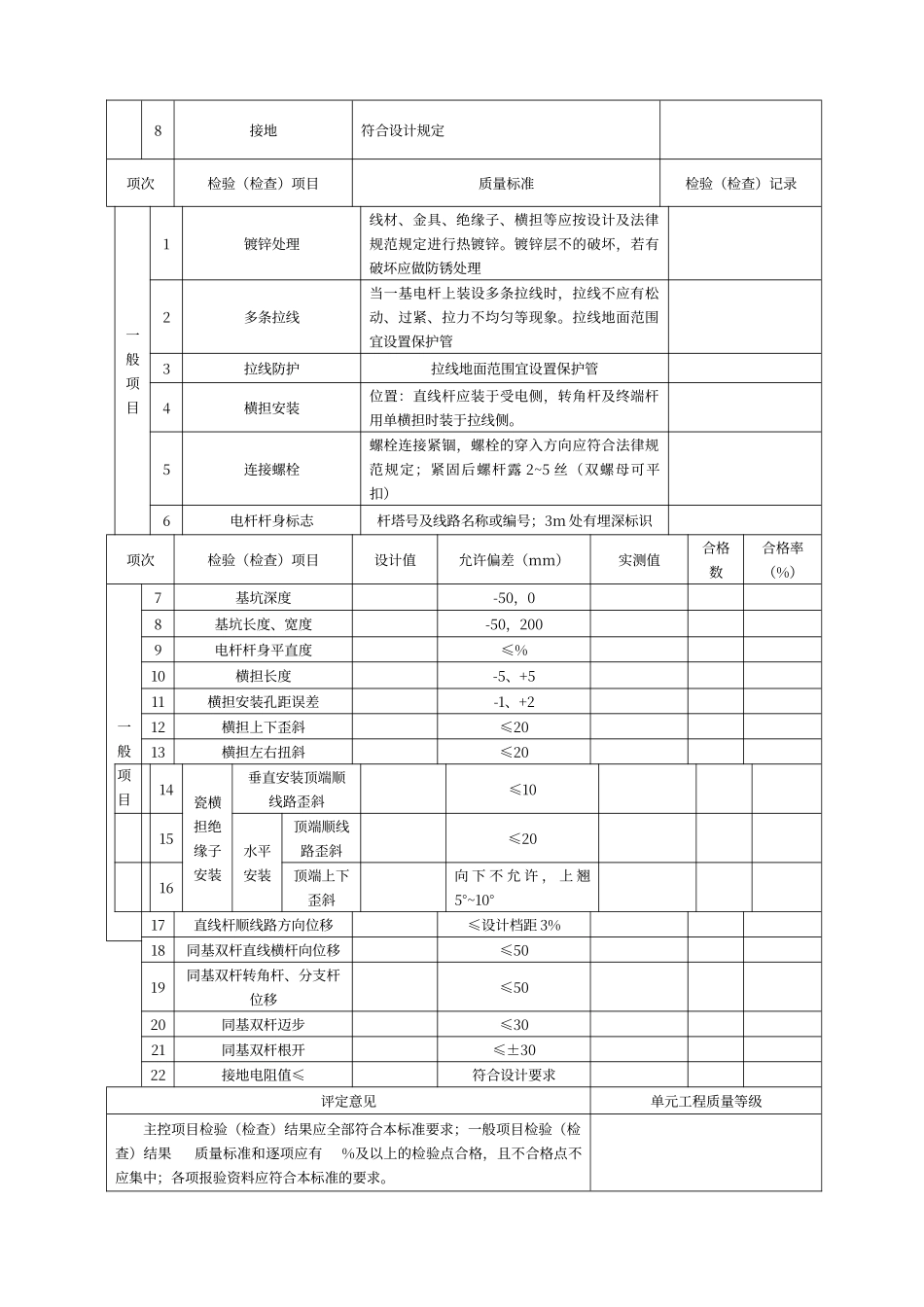

单元工程施工质量报验单（承包[ ]质报 号）合同名称：内黄县二安乡等三个乡（镇）土地整治项目十八标段致： 北京中景恒基工程管理有限公司（监理机构） 电杆组立及拉线安装第五分部（ 73# 路） 6 单元 1-5-6 单元工程（及编码）已按合同要求完成施工，经自检合格，报请贵方核验。附： 电杆组立及拉线安装第五分部 6 单元 1-5-6 单元工程质量评定表及“三检”表和附表。 施工单位：（盖章） 项目经理：（签名） 日 期： 年 月 日（核验意见） 监理机构：（盖章） 监理工程师：（签名） 日 期： 年 月 日表 G37 电杆组立及拉线安装单元工程质量评定表单位工程名称内黄县二安乡等三个乡（镇）土地整治项目十八标段单元工程量分部工程名称电杆组立及拉线安装第五分部工程施工单位河北省电力建设第二工程公司单元工程名称、部位单元评定日期 年 月 日项次检验（检查）项目质量标准检验（检查）记录主控项目1电杆电杆应符合设计要求和法律规范规定，应有出厂试验报告、产品合格证；表面光洁，壁厚均匀、无露筋、蜂窝、跑浆；普通杆不得有断面裂缝，横向裂缝宽度不应超过，长度不超过 1/3周长，电杆杆顶应封堵2线材、金具、绝缘子、横担线材、金具、绝缘子、横担等应符合设计和法律规范要求，应有出厂试验报告、产品合格证。外观完好、无质量缺陷，绝缘子应绝缘良好3基坑开挖杆塔埋设深度满足设计和法律规范要求。遇有土松软、流沙、点下水位较高等情况时，应实行加固杆基措施，遇有水流冲刷地带宜加围桩或围台4基坑回填电杆组力后，回填土时应分层夯实；回填后的电杆坑应有防沉台，其埋设高度应超出地面300mm5电杆组立直线杆顺线路方向位移不超过设计档距的 5%，横向位移≤50mm，倾斜度不大于 1/2 杆稍直径；转角杆紧线后不应向内角倾斜，拉线侧倾斜不应使杆稍位移大于杆稍直径；终端杆紧线后不应向拉线方向倾斜，拉线侧倾斜不应使杆稍位移大于杆稍直径6拉线安装拉线应用专用的拉线抱箍，拉线抱箍一般装设在相对应的横担下方。拉线与拉杆的夹角不小于 45°，特别情况下不小于 30°。拉线穿过公路时，对路面中心是距离不应小于 6m，且对路面的最小距离不应小于。拉线棒制作符合标准要求，工艺美观。拉线中间应加绝缘子，绝缘子在断拉线的时候，距离地面高度不应小于7拉线固定采纳 UT 型线夹固定的拉线安装应符合法律规范要求。UT 型线夹螺栓需留 1/2 螺杆丝扣长作日后调整拉线用。8接地符合设计规定项次检...
