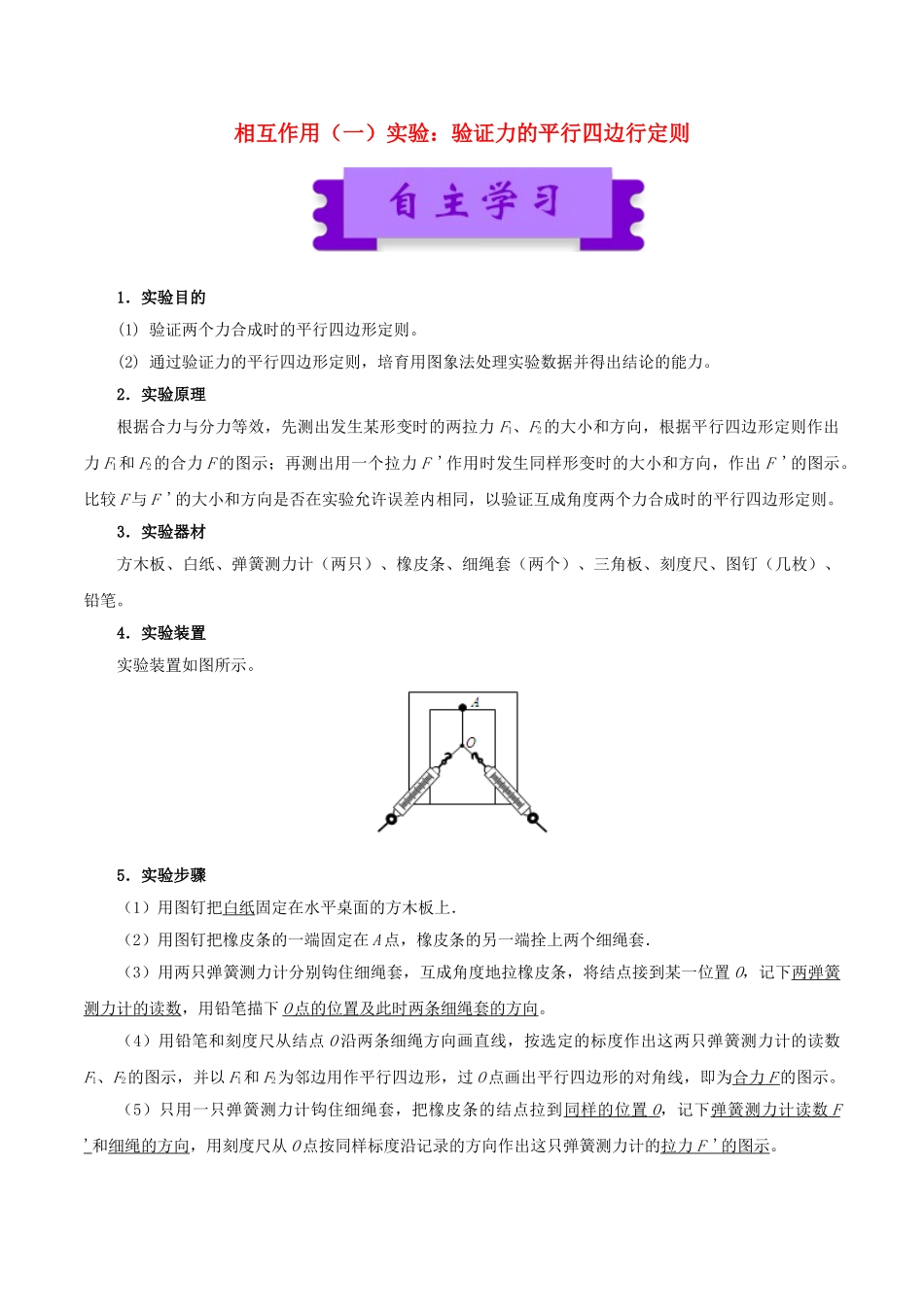

相互作用（一）实验：验证力的平行四边行定则1．实验目的(1) 验证两个力合成时的平行四边形定则。(2) 通过验证力的平行四边形定则，培育用图象法处理实验数据并得出结论的能力。2．实验原理根据合力与分力等效，先测出发生某形变时的两拉力 F1、F2的大小和方向，根据平行四边形定则作出力 F1和 F2的合力 F 的图示；再测出用一个拉力 F '作用时发生同样形变时的大小和方向，作出 F '的图示。比较 F 与 F '的大小和方向是否在实验允许误差内相同，以验证互成角度两个力合成时的平行四边形定则。3．实验器材方木板、白纸、弹簧测力计（两只）、橡皮条、细绳套（两个）、三角板、刻度尺、图钉（几枚）、铅笔。4．实验装置实验装置如图所示。5．实验步骤（1）用图钉把白纸固定在水平桌面的方木板上．（2）用图钉把橡皮条的一端固定在 A 点，橡皮条的另一端拴上两个细绳套．（3）用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，将结点接到某一位置 O，记下两弹簧测力计 的读数 ，用铅笔描下 O 点的位置及此时两条细绳套的方向 。（4）用铅笔和刻度尺从结点 O 沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数F1、F2的图示，并以 F1和 F2为邻边用作平行四边形，过 O 点画出平行四边形的对角线，即为合力 F 的图示。（5）只用一只弹簧测力计钩住细绳套，把橡皮条的结点拉到同样的位置 O ，记下弹簧 测力计 读数 F '和细绳的方向，用刻度尺从 O 点按同样标度沿记录的方向作出这只弹簧测力计的拉力 F ' 的图示 。（6）比较力 F '与用平行四边形定则求出的合力 F 的大小和方向，在实验误差允许范围内是否相同，得出结论。（7）改变两个力 F1、F2的大小和夹角，再重复实验两次。6．数据处理 (1) 理论值：在白纸上按比例从 O 点开始作出两个弹簧测力计的拉力 F1和 F2的图示，利用刻度尺和三角板根据平行四边形定则求出合力 F。(2) 测量值：按同样的比例用刻度尺从 O 点起作出一个弹簧测力计拉橡皮条时拉力 F′的图示。(3) 相比较：比较 F′与用平行四边形定则求得的合力 F 在实验误差允许的范围内是否相等。7．注意事项（1）正确使用弹簧测力计① 本实验中弹簧测力计在使用前将其水平放置，然后检查、校正零点；将两只弹簧测力计钩好后水平对拉，选择在拉伸过程中读数相同的两只弹簧测力计。② 使用时应使弹簧测力计与板面平行，被测力的方向与弹簧测力计轴线一致，读数...
