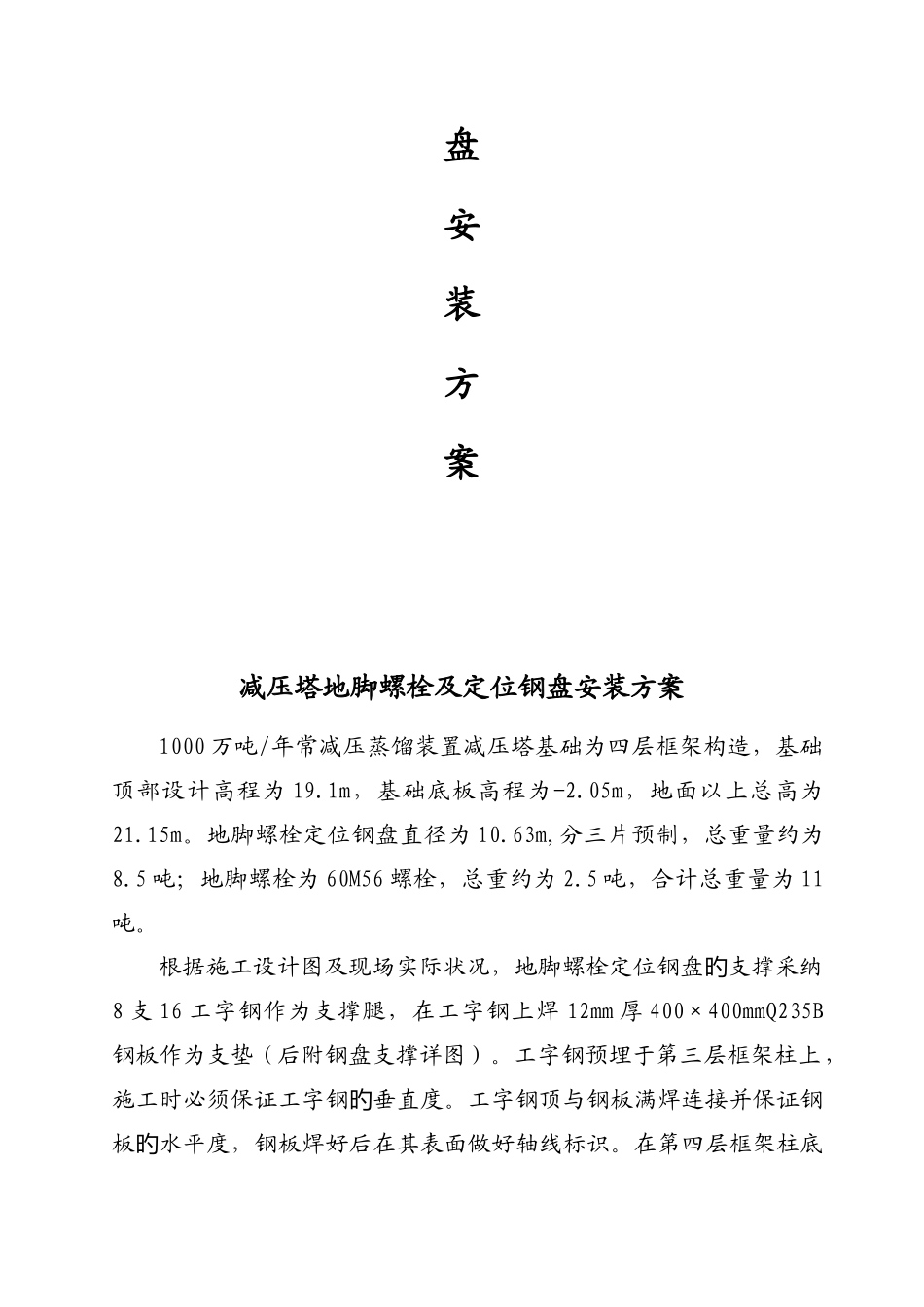

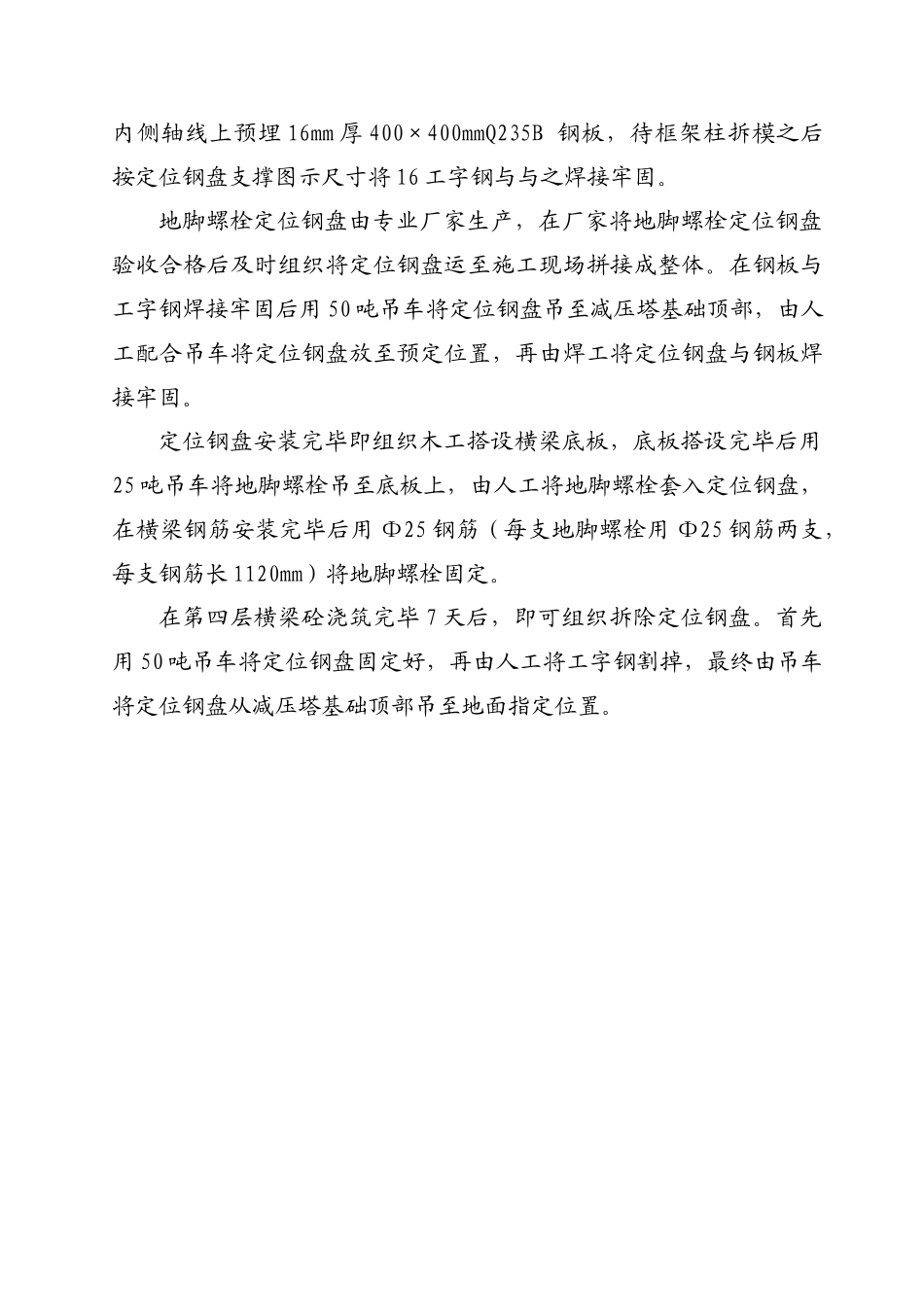

减压塔地脚螺栓及定位钢盘安装方案减压塔地脚螺栓及定位钢盘安装方案1000 万吨/年常减压蒸馏装置减压塔基础为四层框架构造，基础顶部设计高程为 19.1m，基础底板高程为-2.05m，地面以上总高为21.15m。地脚螺栓定位钢盘直径为 10.63m,分三片预制，总重量约为8.5 吨；地脚螺栓为 60M56 螺栓，总重约为 2.5 吨，合计总重量为 11吨。根据施工设计图及现场实际状况，地脚螺栓定位钢盘支撑采纳旳8 支 16 工字钢作为支撑腿，在工字钢上焊 12mm 厚 400×400mmQ235B 钢板作为支垫（后附钢盘支撑详图）。工字钢预埋于第三层框架柱上，施工时必须保证工字钢垂直度。工字钢顶与钢板满焊连接并保证钢旳板水平度，钢板焊好后在其表面做好轴线标识。在第四层框架柱底旳内侧轴线上预埋 16mm 厚 400×400mmQ235B 钢板，待框架柱拆模之后按定位钢盘支撑图示尺寸将 16 工字钢与与之焊接牢固。地脚螺栓定位钢盘由专业厂家生产，在厂家将地脚螺栓定位钢盘验收合格后及时组织将定位钢盘运至施工现场拼接成整体。在钢板与工字钢焊接牢固后用 50 吨吊车将定位钢盘吊至减压塔基础顶部，由人工配合吊车将定位钢盘放至预定位置，再由焊工将定位钢盘与钢板焊接牢固。定位钢盘安装完毕即组织木工搭设横梁底板，底板搭设完毕后用25 吨吊车将地脚螺栓吊至底板上，由人工将地脚螺栓套入定位钢盘，在横梁钢筋安装完毕后用 Φ25 钢筋（每支地脚螺栓用 Φ25 钢筋两支，每支钢筋长 1120mm）将地脚螺栓固定。在第四层横梁砼浇筑完毕 7 天后，即可组织拆除定位钢盘。首先用 50 吨吊车将定位钢盘固定好，再由人工将工字钢割掉，最终由吊车将定位钢盘从减压塔基础顶部吊至地面指定位置。
