在quartus ii中进行波形仿真步骤

下载本文档

阅读 160
下载 23
格式 doc
大小 326 KB
约8页
2025-07-25 发布于天津市
收藏
评论
点赞(0)
海报
举报

1/8页

2/8页

3/8页

在线预览已结束，请下载后查看完整版，加入VIP享文档下载特权

文本预览下载提示常见问题

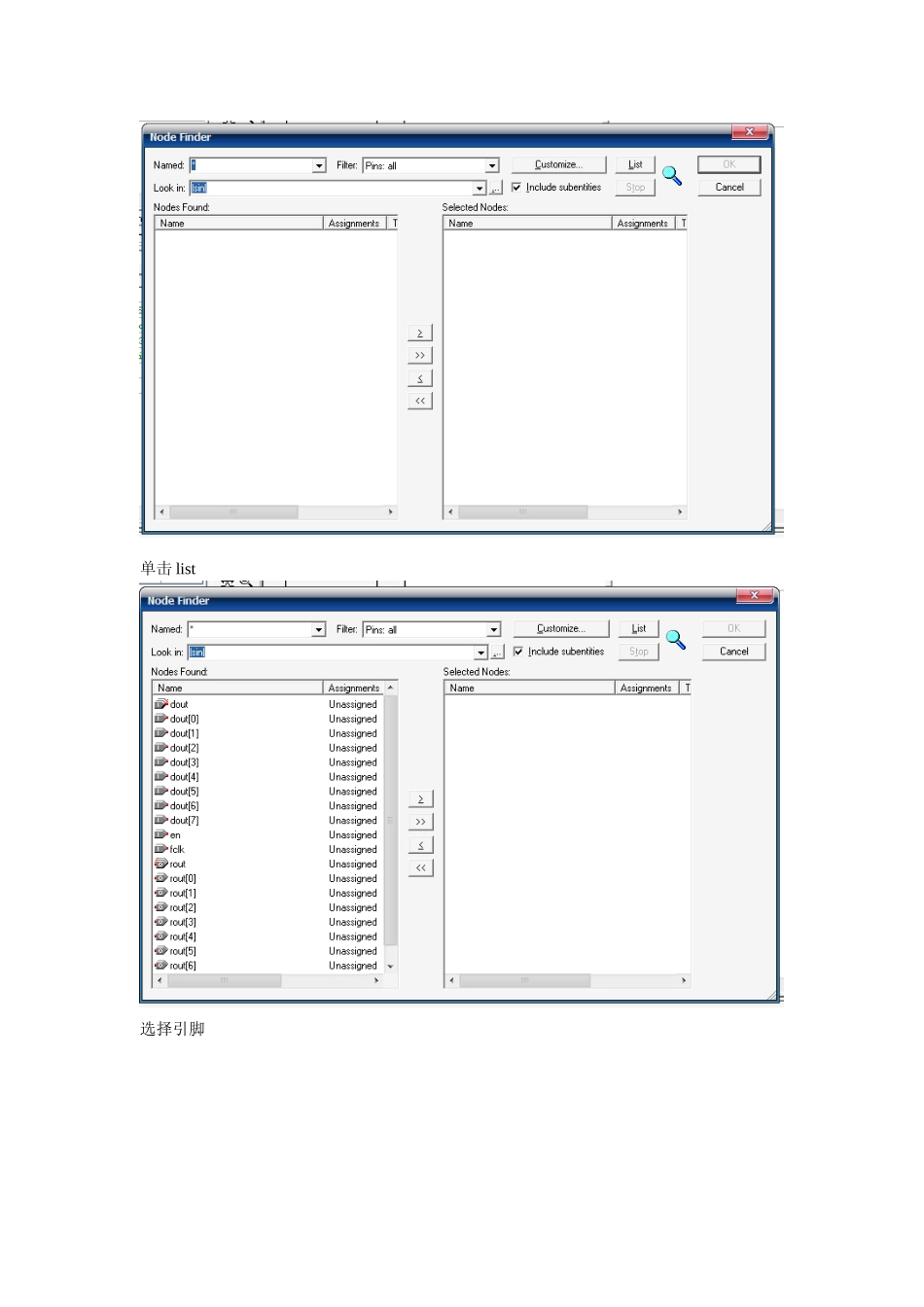

以正弦波仿真为例:当语言描述编译通过后然后再进行仿真将引脚分类输入引脚复位 input clk 输出引脚 1.新建波形文件然后点击保存3.导入引脚在 name 框右击然后选择 insert 再点击 inset node or bus单击 noder finder单击 list选择引脚单击 ok 后再单击 ok选中单击 overwrite clock改为选中复位 en 将其靠前一部分置 1将输入 dout 选中单击 count vaule单击 assignmegntsetting单击 add multiples file点击运行后得到仿真结果
