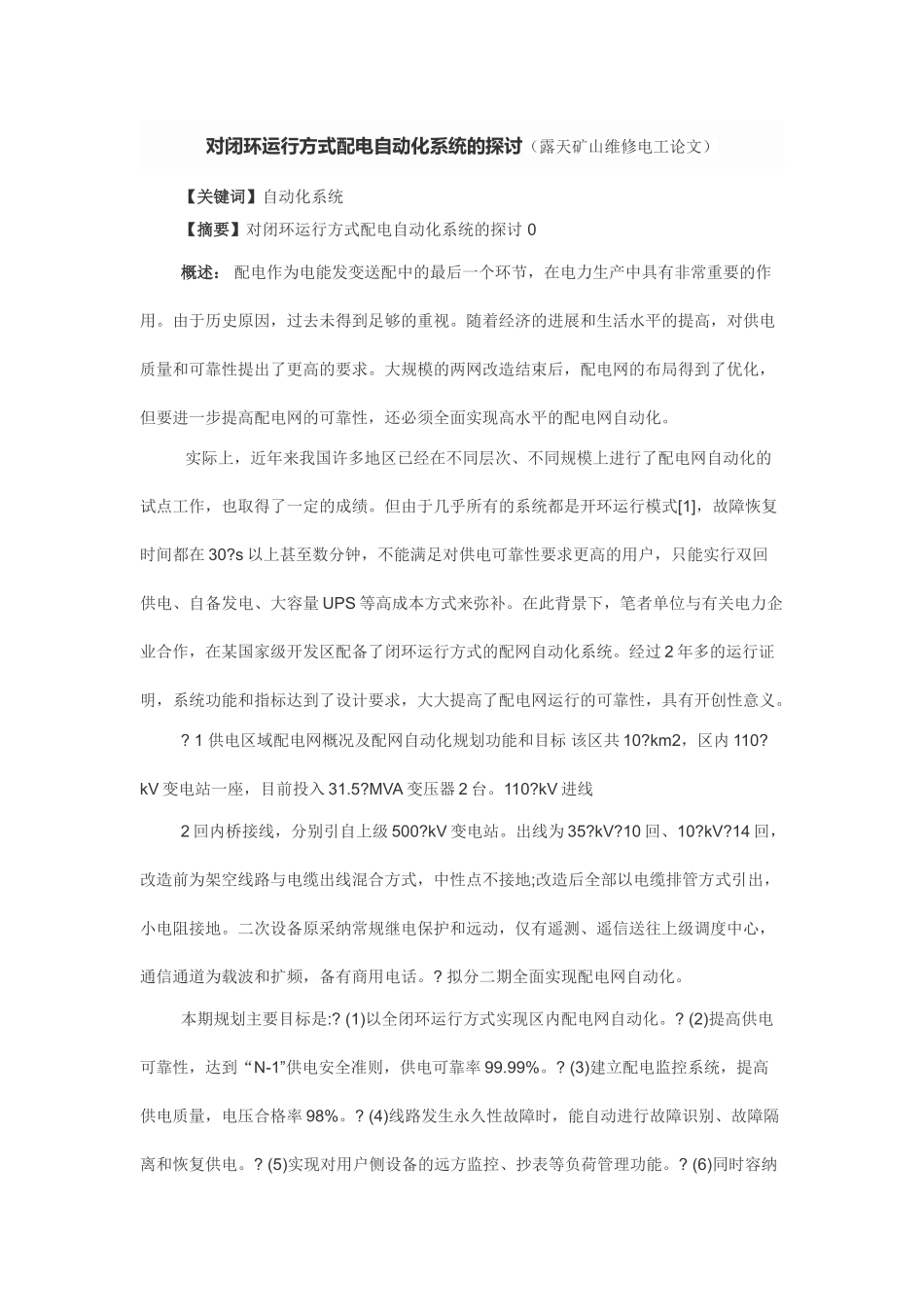

对闭环运行方式配电自动化系统的探讨（露天矿山维修电工论文）【关键词】自动化系统 【摘要】对闭环运行方式配电自动化系统的探讨 0 概述： 配电作为电能发变送配中的最后一个环节，在电力生产中具有非常重要的作用。由于历史原因，过去未得到足够的重视。随着经济的进展和生活水平的提高，对供电质量和可靠性提出了更高的要求。大规模的两网改造结束后，配电网的布局得到了优化，但要进一步提高配电网的可靠性，还必须全面实现高水平的配电网自动化。 实际上，近年来我国许多地区已经在不同层次、不同规模上进行了配电网自动化的试点工作，也取得了一定的成绩。但由于几乎所有的系统都是开环运行模式[1]，故障恢复时间都在 30?s 以上甚至数分钟，不能满足对供电可靠性要求更高的用户，只能实行双回供电、自备发电、大容量 UPS 等高成本方式来弥补。在此背景下，笔者单位与有关电力企业合作，在某国家级开发区配备了闭环运行方式的配网自动化系统。经过 2 年多的运行证明，系统功能和指标达到了设计要求，大大提高了配电网运行的可靠性，具有开创性意义。? 1 供电区域配电网概况及配网自动化规划功能和目标 该区共 10?km2，区内 110?kV 变电站一座，目前投入 31.5?MVA 变压器 2 台。110?kV 进线2 回内桥接线，分别引自上级 500?kV 变电站。出线为 35?kV?10 回、10?kV?14 回，改造前为架空线路与电缆出线混合方式，中性点不接地;改造后全部以电缆排管方式引出，小电阻接地。二次设备原采纳常规继电保护和远动，仅有遥测、遥信送往上级调度中心，通信通道为载波和扩频，备有商用电话。? 拟分二期全面实现配电网自动化。本期规划主要目标是:? (1)以全闭环运行方式实现区内配电网自动化。? (2)提高供电可靠性，达到“N-1”供电安全准则，供电可靠率 99.99%。? (3)建立配电监控系统，提高供电质量，电压合格率 98%。? (4)线路发生永久性故障时，能自动进行故障识别、故障隔离和恢复供电。? (5)实现对用户侧设备的远方监控、抄表等负荷管理功能。? (6)同时容纳开环运行的方式。本期配电自动化系统主要实现以下功能:? 1)SCADA 功能包括数据采集及处理、人机联系和制表打印;? 2) 馈线自动化功能主要是故障识别、隔离和自动恢复供电;? 3) GIS 地理信息系统功能;? 4) 包括远方自动抄表功能在内的负荷侧管理功能;? 5) 与变电站 RTU 和上级调度中心通信功能包括传送遥测、遥信和接收控调命令。对于电压无功...
