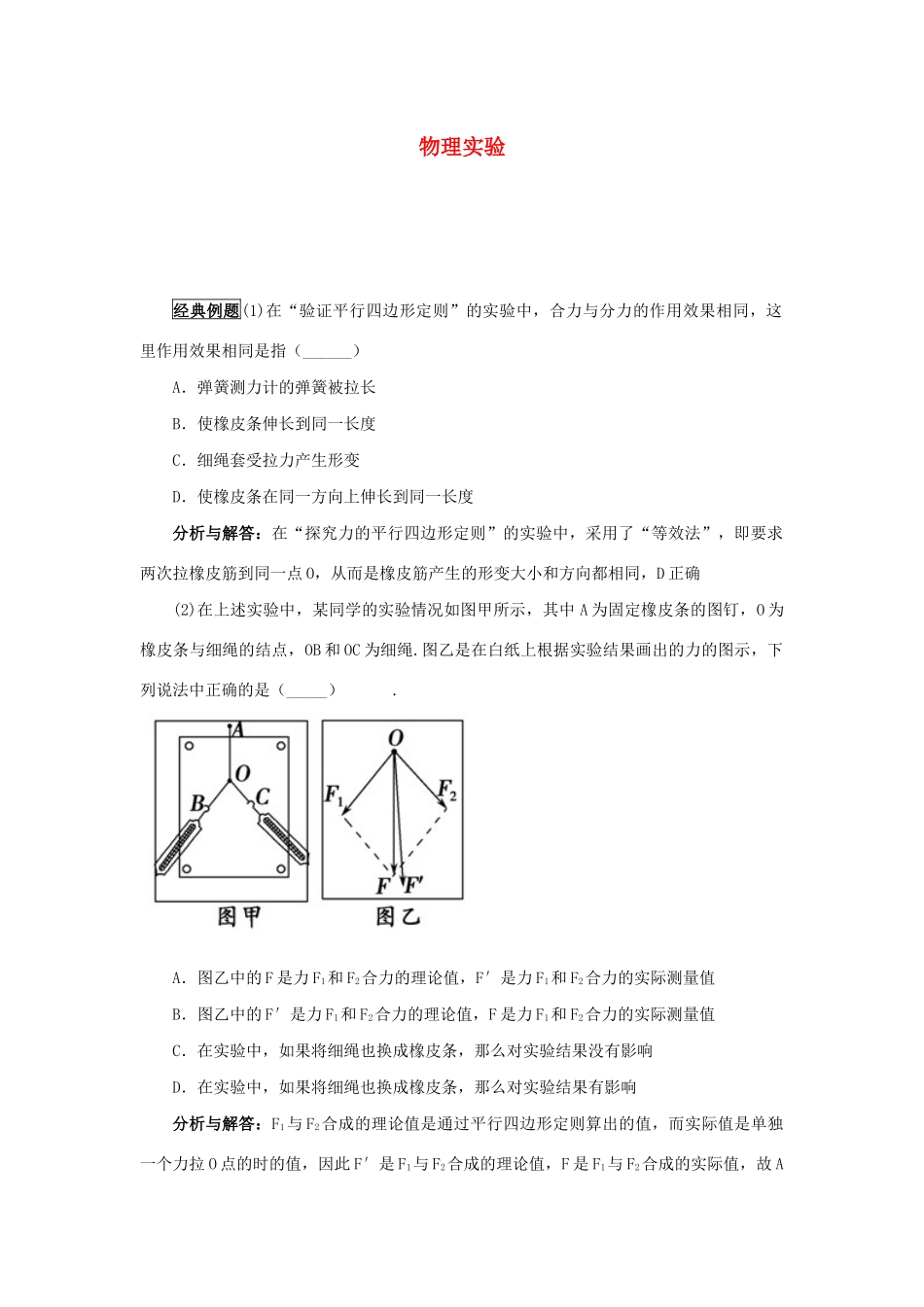

物理实验经典例题(1)在“验证平行四边形定则”的实验中，合力与分力的作用效果相同，这里作用效果相同是指（______）A．弹簧测力计的弹簧被拉长B．使橡皮条伸长到同一长度C．细绳套受拉力产生形变D．使橡皮条在同一方向上伸长到同一长度分析与解答：在“探究力的平行四边形定则”的实验中，采用了“等效法”，即要求两次拉橡皮筋到同一点 O，从而是橡皮筋产生的形变大小和方向都相同，D 正确(2)在上述实验中，某同学的实验情况如图甲所示，其中 A 为固定橡皮条的图钉，O 为橡皮条与细绳的结点，OB 和 OC 为细绳.图乙是在白纸上根据实验结果画出的力的图示，下列说法中正确的是（_____） .A．图乙中的 F 是力 F1和 F2合力的理论值，F′是力 F1和 F2合力的实际测量值B．图乙中的 F′是力 F1和 F2合力的理论值，F 是力 F1和 F2合力的实际测量值C．在实验中，如果将细绳也换成橡皮条，那么对实验结果没有影响D．在实验中，如果将细绳也换成橡皮条，那么对实验结果有影响分析与解答：F1与 F2合成的理论值是通过平行四边形定则算出的值，而实际值是单独一个力拉 O 点的时的值，因此 F′是 F1与 F2合成的理论值，F 是 F1与 F2合成的实际值，故 A正确，B 错误；由于 O 点的作用效果相同，将两个细绳套换成两根橡皮条，不会影响实验结果，故 C 正确变式 1“用电火花计时器（或电磁打点计时器）探究匀变速直线运动”的实验中，某同学打出了一条纸带．已知计时器打点时间间隔为，他按打点的先后顺序，从比较清晰的点起，每五个点取作一个计数点，分别标明、．．．等几个计数点，如图所示，则：．两计数点间的时间间隔为__________ ，在．之间的平均速度大小为__________ ，打点时的瞬时速度大小为__________ ．分析与解答：打点计时器的打点时间间隔为 0.02s，每 5 个点取一个计数点，所以任意两个计数点之间的时间间隔为；BC 段的平均速度由速度公式得知；打 C 点时的瞬时速度等于 BD 段的平均速度，故有；变式 2 气垫导轨上相隔一定距离的两处安装两个光电传感器 A、B，滑块 P 上固定一遮光条，若光线被遮光条遮挡，光电传感器会输出高电压，两光电传感器采集数据后与计算机相连。滑块在细线的牵引下向左加速运动，遮光条经过光电传感器 A、B 时，通过计算机0.02sOABCDBCsBCm/sCm/s可以得到如图乙所示的电压 U 随时间 t 变化的图象。（1）实验前，按通气源，将滑块（不挂钩码）置于气垫导轨上，...
