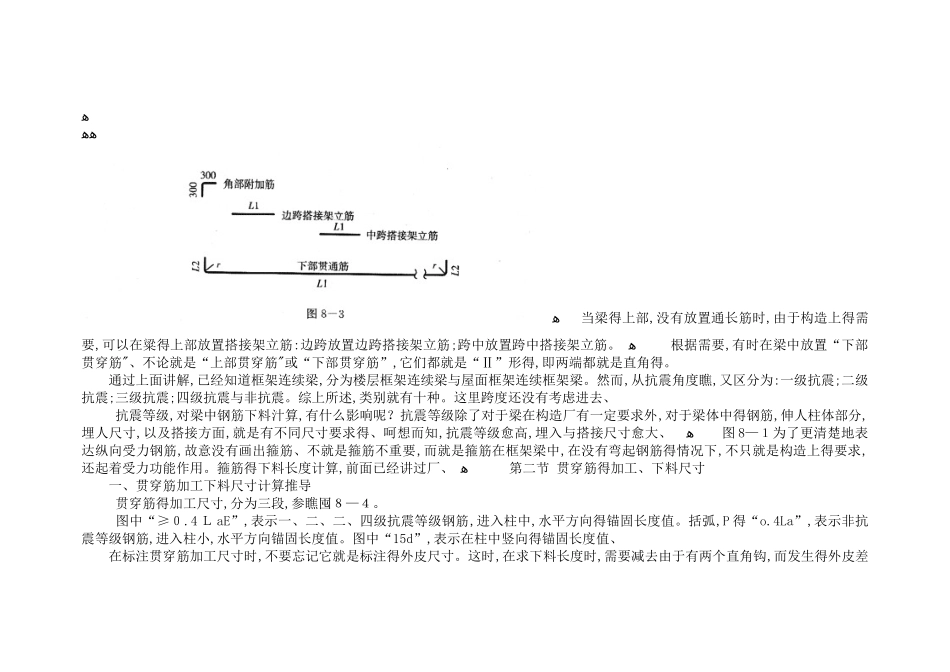

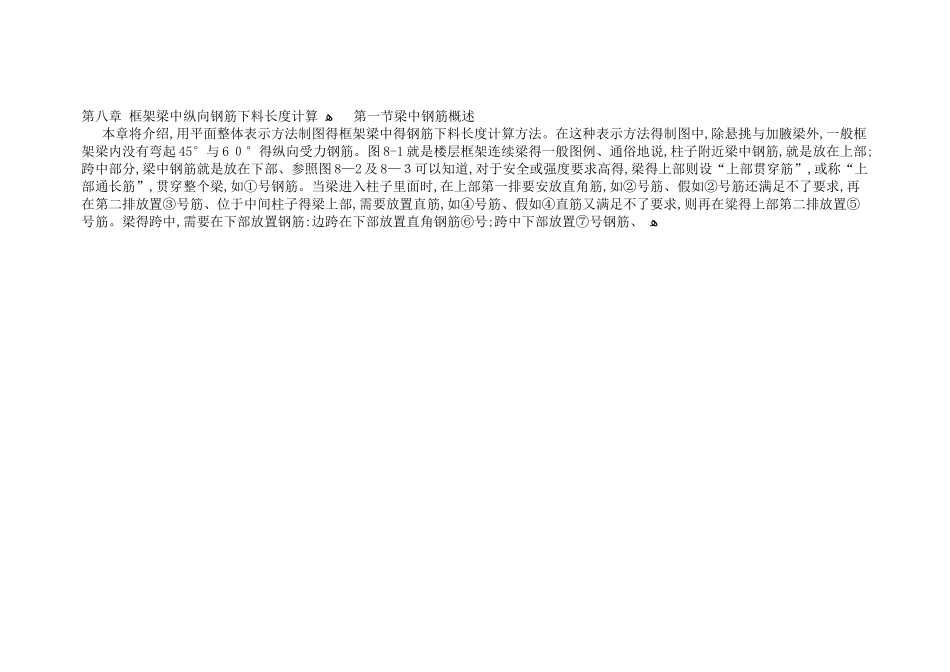

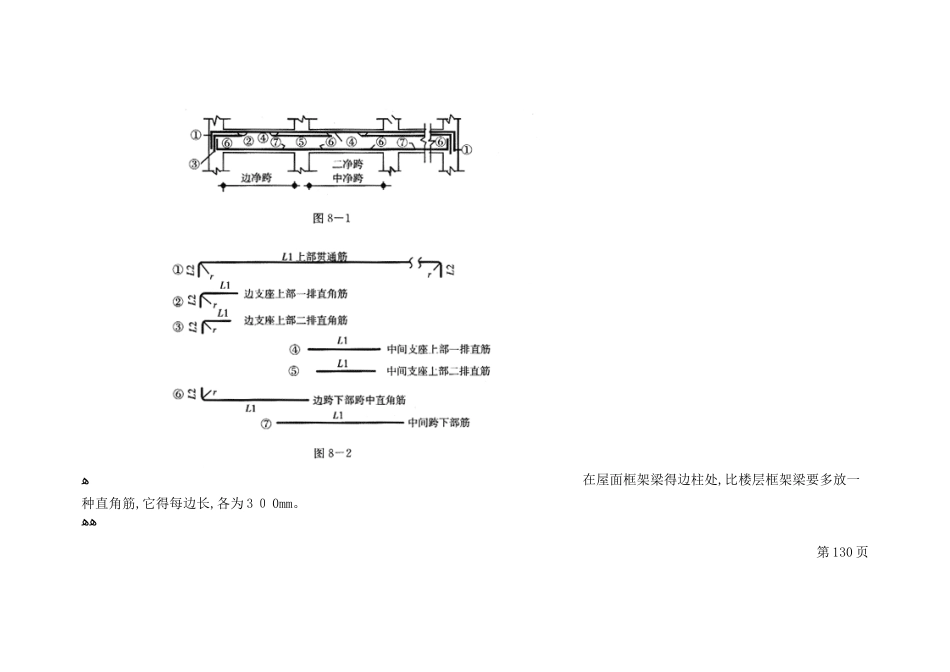

第八章 框架梁中纵向钢筋下料长度计算 ﻫ 第一节梁中钢筋概述 本章将介绍,用平面整体表示方法制图得框架梁中得钢筋下料长度计算方法。在这种表示方法得制图中,除悬挑与加腋梁外,一般框架梁内没有弯起 45°与 6 ０°得纵向受力钢筋。图 8-1 就是楼层框架连续梁得一般图例、通俗地说,柱子附近梁中钢筋,就是放在上部;跨中部分,梁中钢筋就是放在下部、参照图 8—2 及 8—３可以知道,对于安全或强度要求高得,梁得上部则设“上部贯穿筋”,或称“上部通长筋”,贯穿整个梁,如①号钢筋。当梁进入柱子里面时,在上部第一排要安放直角筋,如②号筋、假如②号筋还满足不了要求,再在第二排放置③号筋、位于中间柱子得梁上部,需要放置直筋,如④号筋、假如④直筋又满足不了要求,则再在粱得上部第二排放置⑤号筋。梁得跨中,需要在下部放置钢筋:边跨在下部放置直角钢筋⑥号;跨中下部放置⑦号钢筋、 ﻫﻫ 在屋面框架梁得边柱处,比楼层框架梁要多放一种直角筋,它得每边长,各为 3 ０ 0mm。 ﻫﻫ第 130 页ﻫﻫﻫﻫ 当梁得上部,没有放置通长筋时,由于构造上得需要,可以在粱得上部放置搭接架立筋:边跨放置边跨搭接架立筋;跨中放置跨中搭接架立筋。 ﻫ 根据需要,有时在梁中放置“下部贯穿筋"、不论就是“上部贯穿筋"或“下部贯穿筋”,它们都就是“Ⅱ”形得,即两端都就是直角得。 通过上面讲解,已经知道框架连续梁,分为楼层框架连续梁与屋面框架连续框架梁。然而,从抗震角度瞧,又区分为:一级抗震;二级抗震;三级抗震;四级抗震与非抗震。综上所述,类别就有十种。这里跨度还没有考虑进去、 抗震等级,对梁中钢筋下料汁算,有什么影响呢？抗震等级除了对于梁在构造厂有一定要求外,对于梁体中得钢筋,伸人柱体部分,埋人尺寸,以及搭接方面,就是有不同尺寸要求得、呵想而知,抗震等级愈高,埋入与搭接尺寸愈大、 ﻫ 图 8—１为了更清楚地表达纵向受力钢筋,故意没有画出箍筋、不就是箍筋不重要,而就是箍筋在框架梁中,在没有弯起钢筋得情况下,不只就是构造上得要求,还起着受力功能作用。箍筋得下料长度计算,前面已经讲过厂、 ﻫ 第二节 贯穿筋得加工、下料尺寸 一、贯穿筋加工下料尺寸计算推导 贯穿筋得加工尺寸,分为三段,参瞧囤８—４。 图中“≥０.4 Ｌ aE”,表示一、二、二、四级抗震等级钢筋,进入柱中,水平方向得锚固长度值。括弧,P 得“o.4La”,表示非抗震等级钢筋,进入柱小,水平方向锚固长度值。图中“15d”,表示在柱中竖向得锚固长度值、 在标...
