Tecplot360教程VIP免费

Tecplot360教程_第1页
1/27

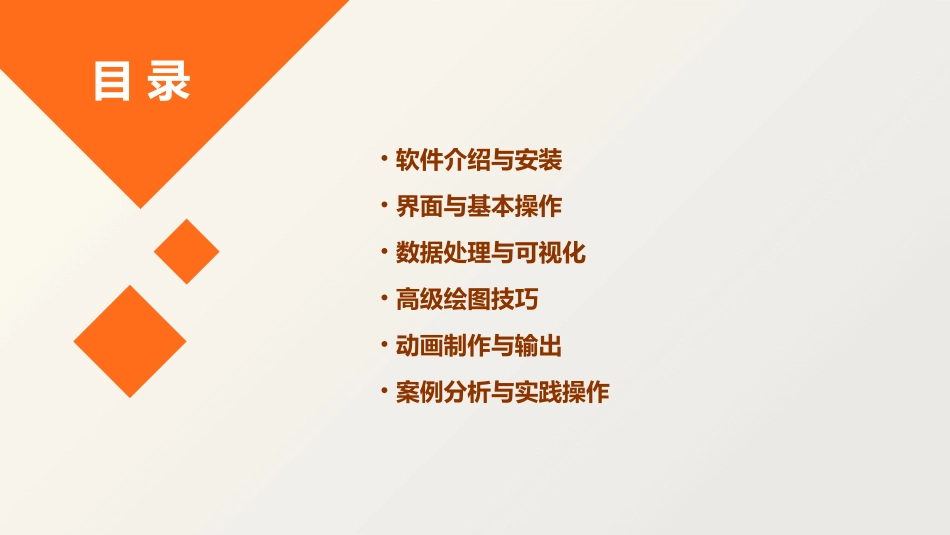

Tecplot360教程_第2页
2/27
Tecplot360教程_第3页
3/27
Tecplot360教程目录•软件介绍与安装•界面与基本操作•数据处理与可视化•高级绘图技巧•动画制作与输出•案例分析与实践操作01软件介绍与安装Tecplot360概述010203Tecplot360是一款功能强大的数据可视化与分析软件,广泛应用于工程和科学领域。支持多种数据格式导入,包括Excel、CSV、TXT等常见格式,以及特定领域的数据格式如CFD、FEA等。提供丰富的数据处理功能,如数据筛选、排序、统计等,以及强大的数据可视化功能,如等值线图、矢量图、散点图等。下载Tecplot360安装包,并解压到指定目录。双击运行安装程序,按照提示进行安装。选择安装路径和相关组件,建议保持默认设置。等待安装完成,期间可能会出现一些提示或警告,根据需要进行确认或操作。01020304软件安装步骤在安装完成后,需要进行软件授权和激活操作。打开Tecplot360软件,在帮助菜单中选择“授权管理”。在弹出的授权管理窗口中,选择“添加授权”并输入授权码。确认授权信息无误后,点击“激活”按钮完成激活操作。重启软件后,即可正常使用Tecplot360的全部功能。0102030405授权与激活02界面与基本操作菜单栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单,用于执行各种命令和操作。主界面包括菜单栏、工具栏、绘图区、数据区和状态栏等部分,提供全面的数据可视化与后处理功能。工具栏提供常用命令的快捷按钮,方便用户快速执行常用操作。数据区显示当前加载的数据文件及数据信息,方便用户查看和编辑数据。绘图区显示当前活动的图形窗口,用于展示数据和图像。界面布局与功能保存文件将当前的数据和图像保存到文件中,以便后续使用。新建文件创建一个新的Tecplot数据文件,用于存储和处理数据。打开文件打开已有的Tecplot数据文件,支持多种数据格式。另存为将当前的数据和图像另存为其他格式的文件,如图片、PDF等。关闭文件关闭当前打开的数据文件。文件操作与管理添加文本和注释在图形中添加文本和注释,用于解释和说明图形内容。绘制矢量图根据矢量数据绘制矢量图,用于展示流场、速度场等物理现象。绘制等高线图根据二维数据绘制等高线图,用于展示地形、温度等分布情况。绘制线图根据数据绘制线图,支持多种线型和颜色设置。绘制散点图将数据以散点图的形式展示,支持自定义标记和颜色。基本绘图功能03数据处理与可视化01Tecplot360支持导入多种常见的数据格式,如TXT、CSV、Excel等,方便用户从不同来源获取数据。支持多种数据格式02用户可以同时导入多个数据文件,实现数据的批量处理。批量导入功能03除了常见的图片和数据表格导出外,用户还可以根据需要自定义导出格式,满足特定需求。自定义导出格式数据导入与导010203数据清洗提供数据清洗功能,帮助用户去除重复、异常或无效数据,提高数据质量。数据变换支持多种数据变换操作,如缩放、旋转、平移等,方便用户对数据进行预处理。数据统计与分析提供丰富的数据统计和分析工具,帮助用户深入了解数据特征和规律。数据处理功能Tecplot360提供多种图表类型,如折线图、散点图、柱状图、饼图等,满足用户不同的可视化需求。多样化的图表类型交互式操作高质量的图像输出支持图表的交互式操作,如缩放、拖动、选择等,提高用户体验和数据分析效率。提供高质量的图像输出功能,支持多种分辨率和输出格式,满足用户在不同场合下的展示需求。030201可视化效果展示04高级绘图技巧创建多变量图形选择适当的图形类型(如散点图、线图等),将不同变量分配到图形的x轴、y轴、颜色、大小等属性上,实现多变量的同时展示。数据导入与预处理在Tecplot360中,首先导入包含多变量的数据文件,并进行必要的预处理,如数据清洗、格式转换等。图形定制与优化调整图形的颜色映射、轴标签、图例等,使图形更加直观易懂。同时,可利用Tecplot360的动画功能,展示变量随时间或空间的变化过程。多变量绘图流场数据准备01将流场数据导入Tecplot360,通常包括速度、压力等标量以及矢量信息。矢量图创建02选择矢量图类型,如箭头图、流线图等,将流场数据中的矢量信息映射到图形上。矢量图定制03调整箭头大小、颜色、流线密度等参数,以清晰展示流场的特征和...
