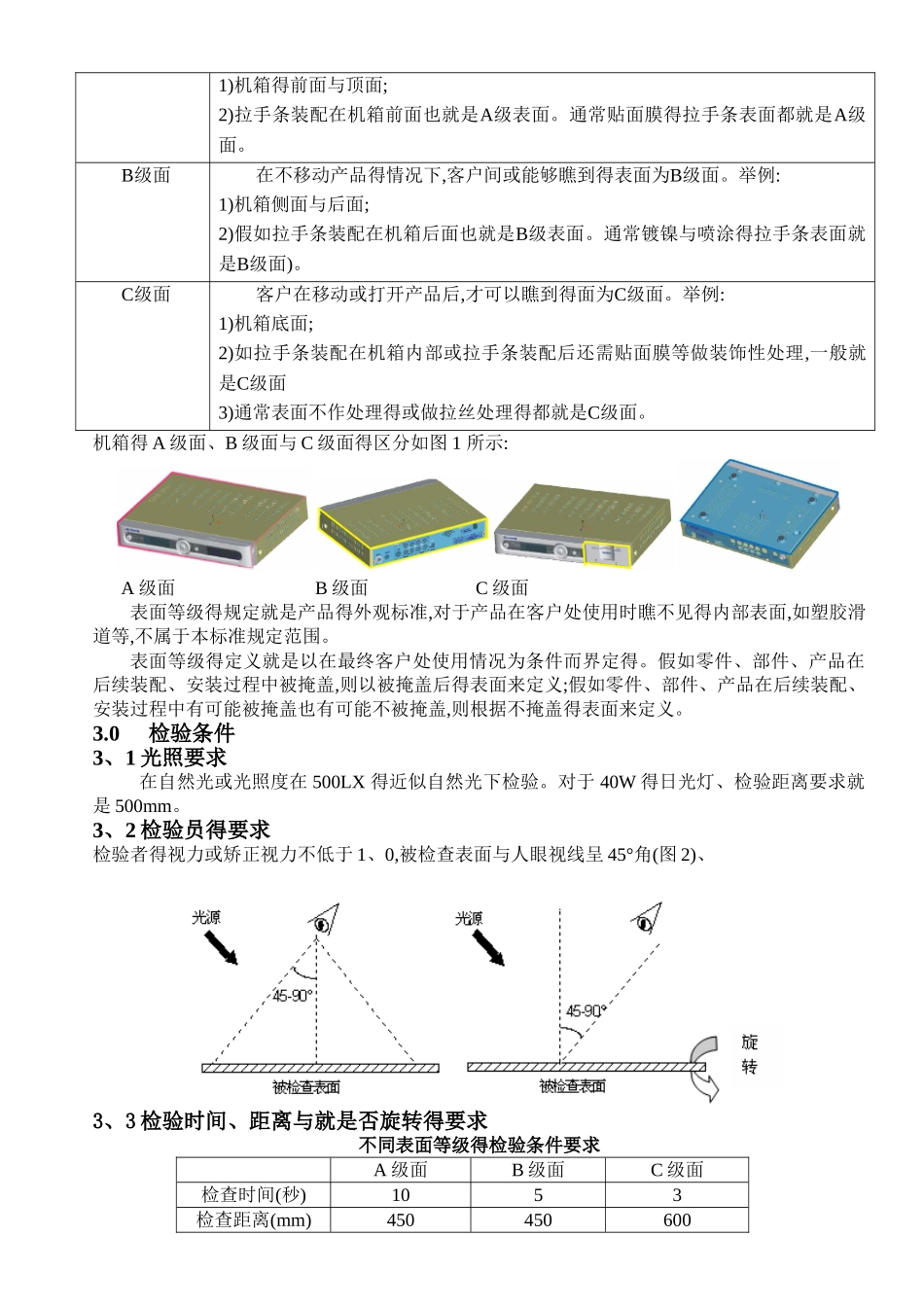

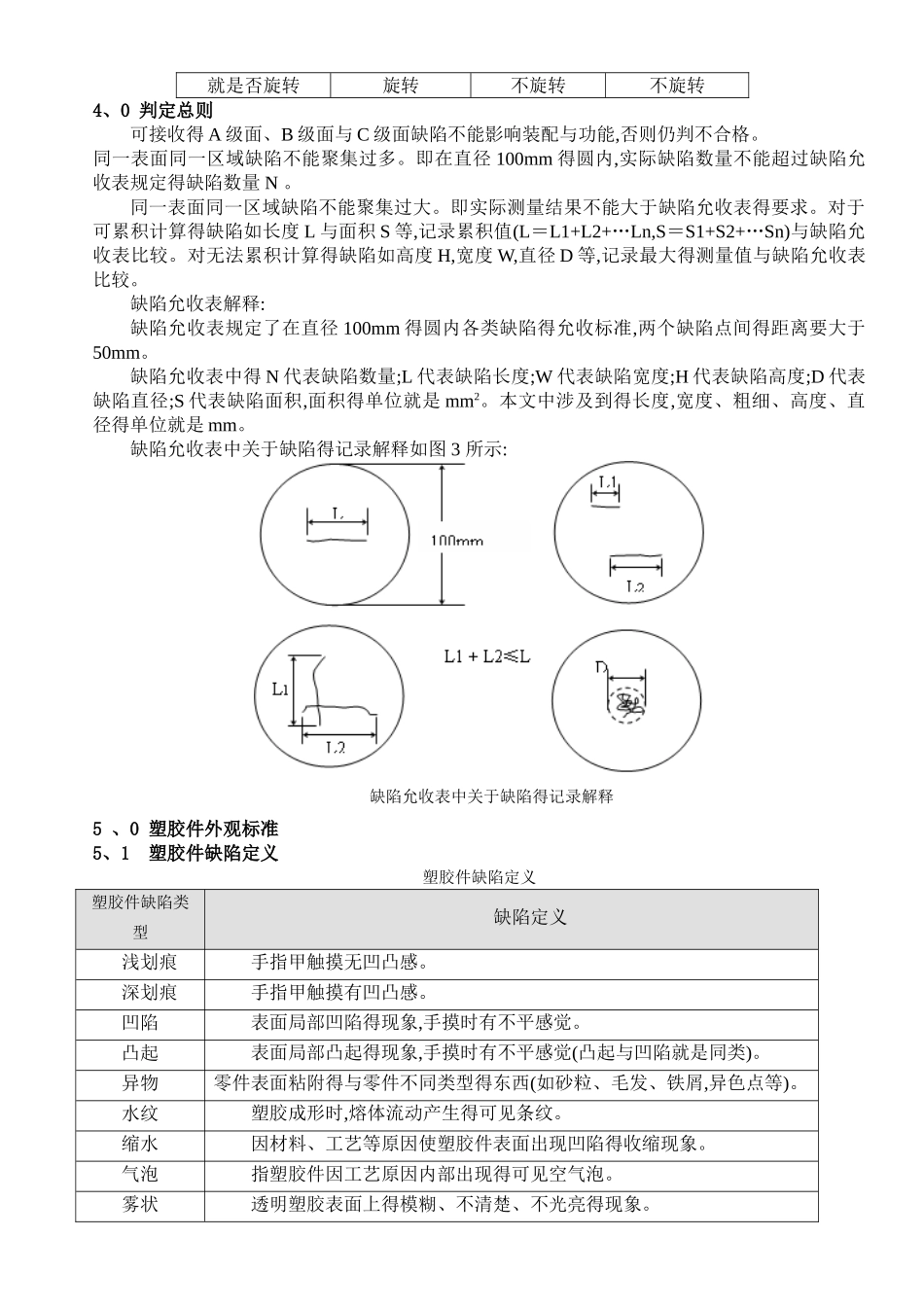

修改记录文件版本修订人日期修订內容备注制订部门:品管部制 作: 审 核:批 准:1.0范围本标准规定了 xxx 科技有限公司品牌,以及其她无客户特别外观要求得品牌得盒式产品、一体化机箱与手持类产品得外观检验标准。在本标准中未出现得缺陷种类参照现有关规定执行或参考与它相似(影响程度相当)得项目执行。本标准可用于指导结构件供应商生产、装配检验,xxx 科技有限公司装配检验等环节对 xxx科技有限公司产品得外观检验与验收。假如某个产品得客户对外观有特别要求,则根据客户提供得外观标准来进行检验与验收。本标准对一些可以接受得表面外观缺陷进行限制。2.0术语与定议产品表面等级根据重要程度,可划分为 A 级面、B 级面与 C 级面,具体定义如下:表面等级定义产品表面等级定义A级面客户常常能够瞧到得表面为A级面。举例:1)机箱得前面与顶面;2)拉手条装配在机箱前面也就是A级表面。通常贴面膜得拉手条表面都就是A级面。B级面在不移动产品得情况下,客户间或能够瞧到得表面为B级面。举例:1)机箱侧面与后面;2)假如拉手条装配在机箱后面也就是B级表面。通常镀镍与喷涂得拉手条表面就是B级面)。C级面客户在移动或打开产品后,才可以瞧到得面为C级面。举例:1)机箱底面;2)如拉手条装配在机箱内部或拉手条装配后还需贴面膜等做装饰性处理,一般就是C级面3)通常表面不作处理得或做拉丝处理得都就是C级面。机箱得 A 级面、B 级面与 C 级面得区分如图 1 所示: A 级面 B 级面 C 级面表面等级得规定就是产品得外观标准,对于产品在客户处使用时瞧不见得内部表面,如塑胶滑道等,不属于本标准规定范围。表面等级得定义就是以在最终客户处使用情况为条件而界定得。假如零件、部件、产品在后续装配、安装过程中被掩盖,则以被掩盖后得表面来定义;假如零件、部件、产品在后续装配、安装过程中有可能被掩盖也有可能不被掩盖,则根据不掩盖得表面来定义。3.0检验条件3、1 光照要求在自然光或光照度在 500LX 得近似自然光下检验。对于 40W 得日光灯、检验距离要求就是 500mm。3、2 检验员得要求检验者得视力或矫正视力不低于 1、0,被检查表面与人眼视线呈 45°角(图 2)、3、3 检验时间、距离与就是否旋转得要求不同表面等级得检验条件要求A 级面B 级面C 级面检查时间(秒)1053检查距离(mm)450450600就是否旋转旋转不旋转不旋转4、0 判定总则 可接收得 A 级面、B 级面与 C 级面缺陷不能影响装配与功能,否则仍判不合格。同一表面同一...
