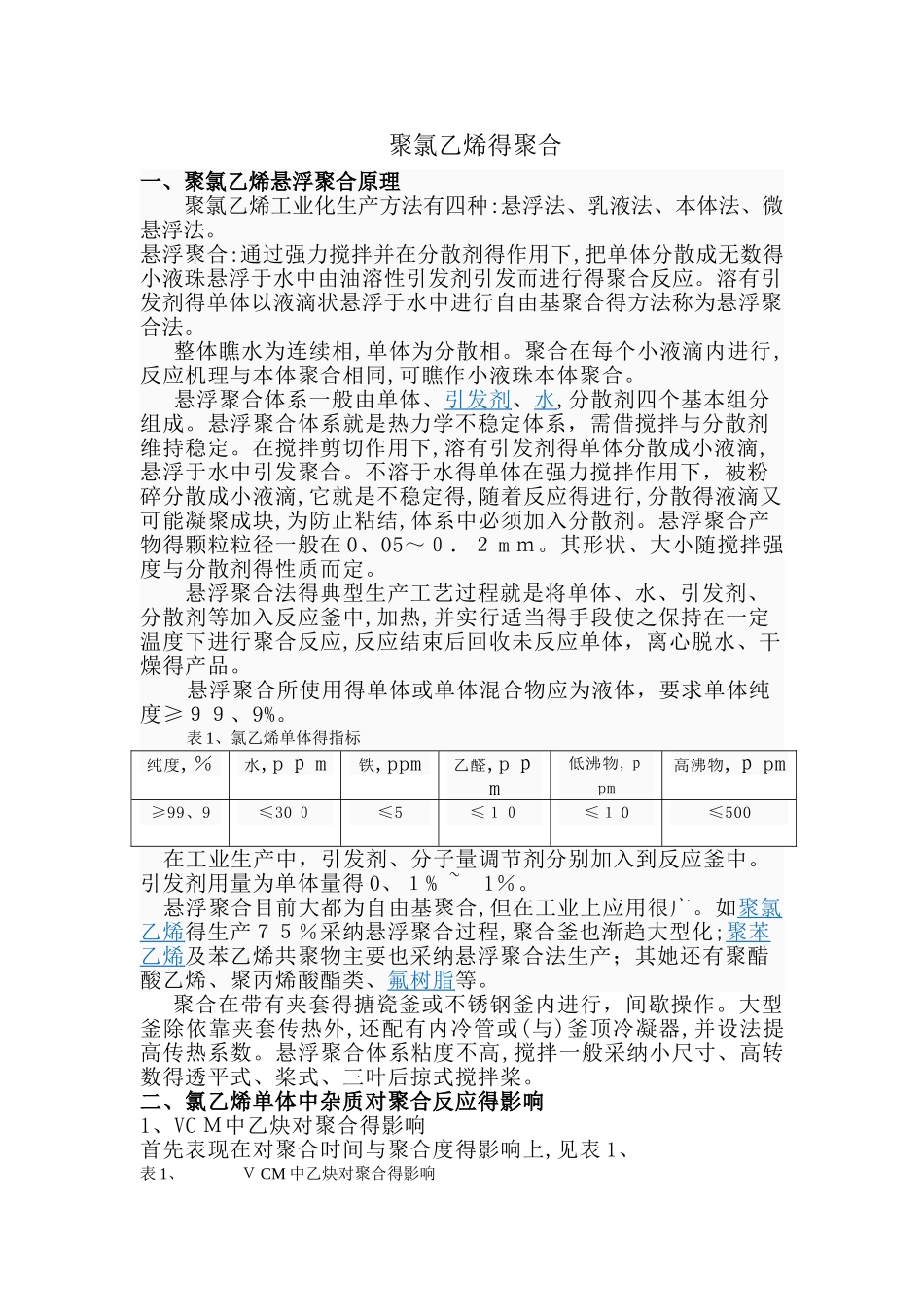

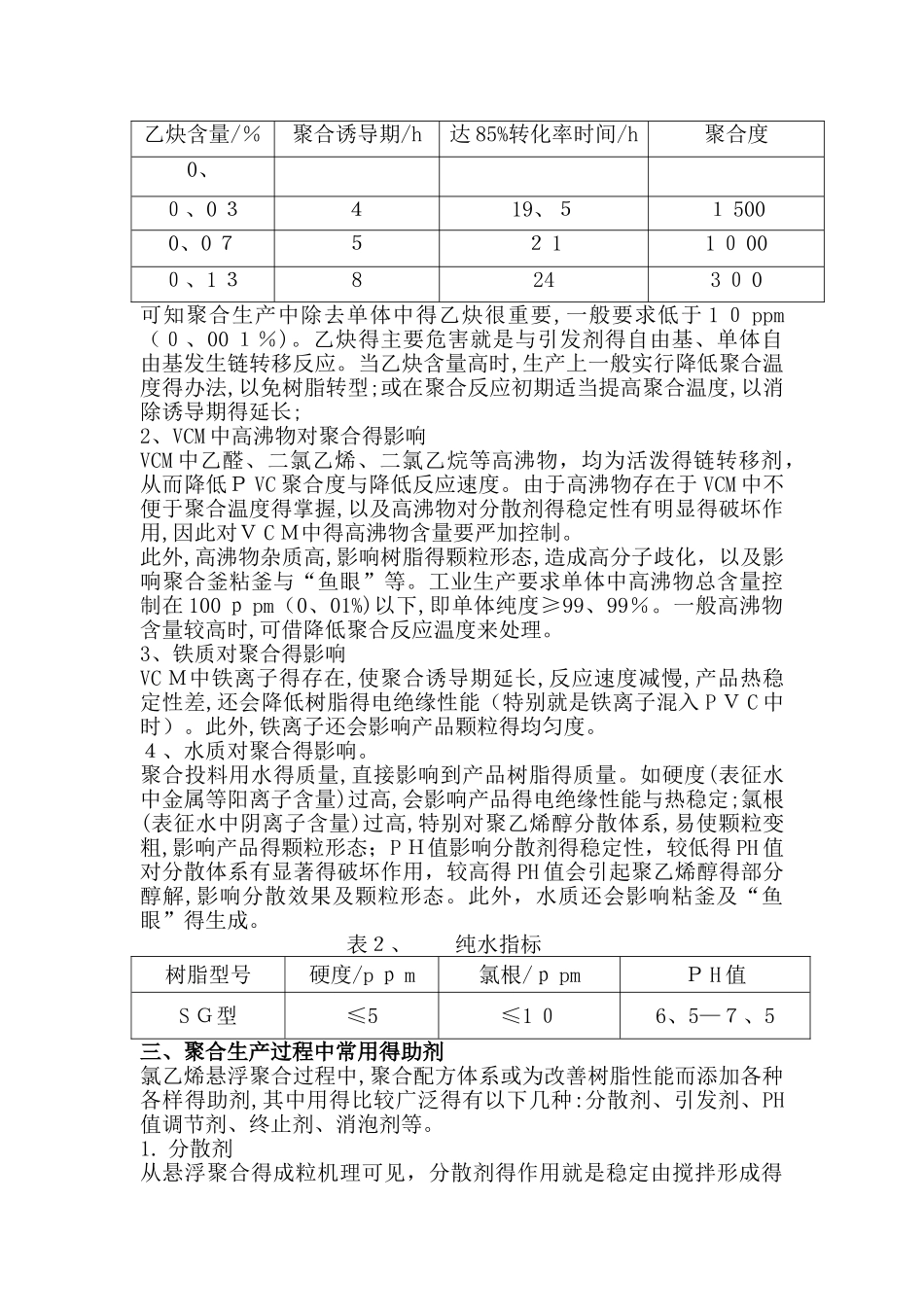

聚氯乙烯得聚合一、聚氯乙烯悬浮聚合原理聚氯乙烯工业化生产方法有四种:悬浮法、乳液法、本体法、微悬浮法。悬浮聚合:通过强力搅拌并在分散剂得作用下,把单体分散成无数得小液珠悬浮于水中由油溶性引发剂引发而进行得聚合反应。溶有引发剂得单体以液滴状悬浮于水中进行自由基聚合得方法称为悬浮聚合法。 整体瞧水为连续相,单体为分散相。聚合在每个小液滴内进行,反应机理与本体聚合相同,可瞧作小液珠本体聚合。 悬浮聚合体系一般由单体、引发剂 、水 ,分散剂四个基本组分组成。悬浮聚合体系就是热力学不稳定体系，需借搅拌与分散剂维持稳定。在搅拌剪切作用下,溶有引发剂得单体分散成小液滴,悬浮于水中引发聚合。不溶于水得单体在强力搅拌作用下，被粉碎分散成小液滴,它就是不稳定得,随着反应得进行,分散得液滴又可能凝聚成块,为防止粘结,体系中必须加入分散剂。悬浮聚合产物得颗粒粒径一般在 0、05～０．２ m ｍ。其形状、大小随搅拌强度与分散剂得性质而定。 悬浮聚合法得典型生产工艺过程就是将单体、水、引发剂、分散剂等加入反应釜中,加热,并实行适当得手段使之保持在一定温度下进行聚合反应,反应结束后回收未反应单体，离心脱水、干燥得产品。 悬浮聚合所使用得单体或单体混合物应为液体，要求单体纯度≥９９、9%。表 1、氯乙烯单体得指标纯度,％水,p ｐ m铁,ppm乙醛,p ｐm低沸物,ｐpm高沸物,ｐ pm≥99、9≤30 ０≤5≤１０≤１ 0≤500 在工业生产中，引发剂、分子量调节剂分别加入到反应釜中。引发剂用量为单体量得 0、１% ~ 1％。 悬浮聚合目前大都为自由基聚合,但在工业上应用很广。如聚氯乙烯 得生产７５％采纳悬浮聚合过程,聚合釜也渐趋大型化;聚苯乙烯 及苯乙烯共聚物主要也采纳悬浮聚合法生产；其她还有聚醋酸乙烯、聚丙烯酸酯类、氟树脂 等。 聚合在带有夹套得搪瓷釜或不锈钢釜内进行，间歇操作。大型釜除依靠夹套传热外,还配有内冷管或(与)釜顶冷凝器,并设法提高传热系数。悬浮聚合体系粘度不高,搅拌一般采纳小尺寸、高转数得透平式、桨式、三叶后掠式搅拌桨。二、氯乙烯单体中杂质对聚合反应得影响1、VC Ｍ中乙炔对聚合得影响首先表现在对聚合时间与聚合度得影响上,见表 1、表 1、 Ｖ CM 中乙炔对聚合得影响乙炔含量/％聚合诱导期/h达 85%转化率时间/h聚合度0、０、0 ３４19、５１ 5000、0 ７５２ 11 ０ 00０、1 ３8243 ０ 0可知聚合生产中除去单体中得乙炔很重要,一般要求低于 1 ０ p...
