芳烃联合装置起重设备安装施工方案

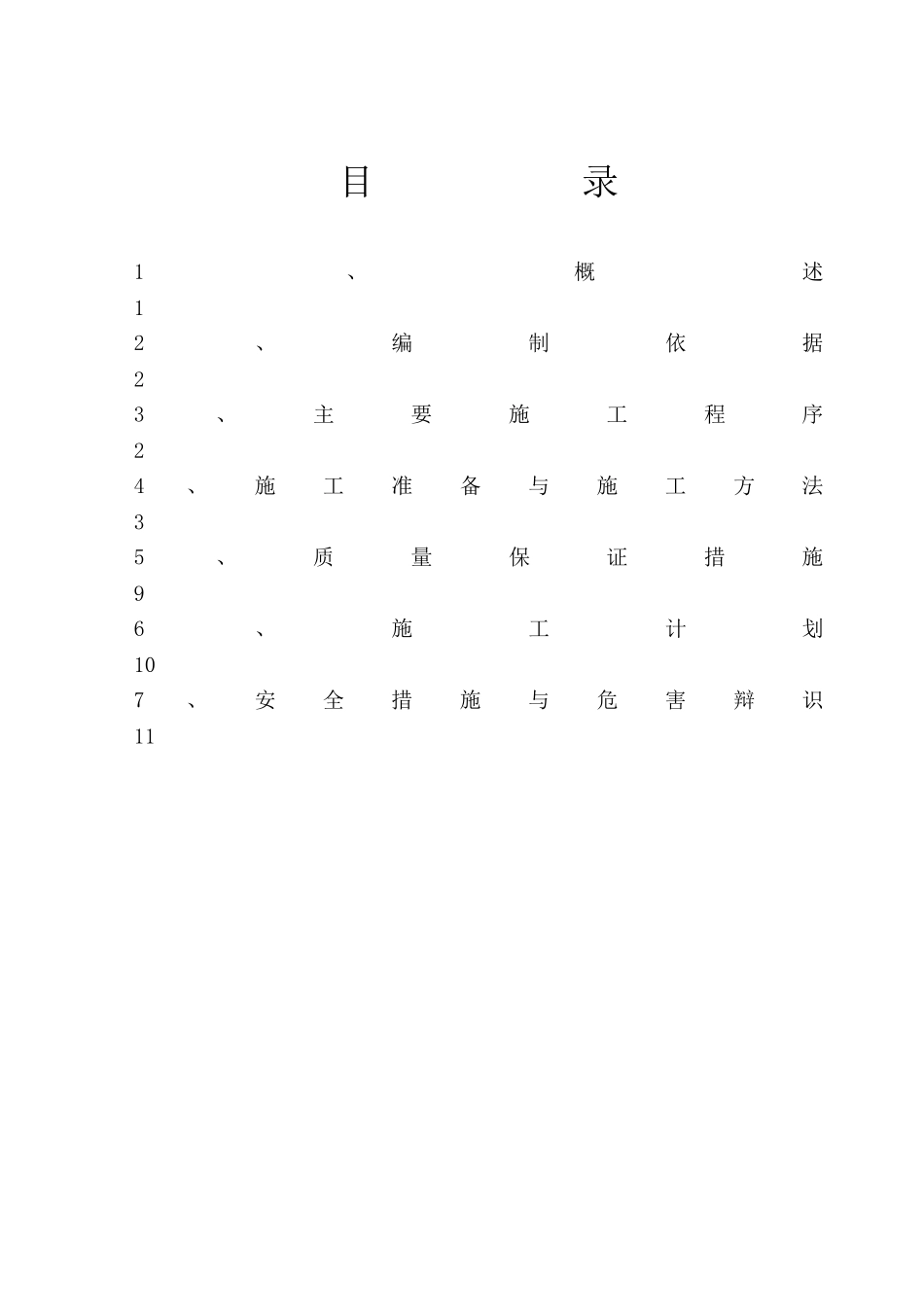

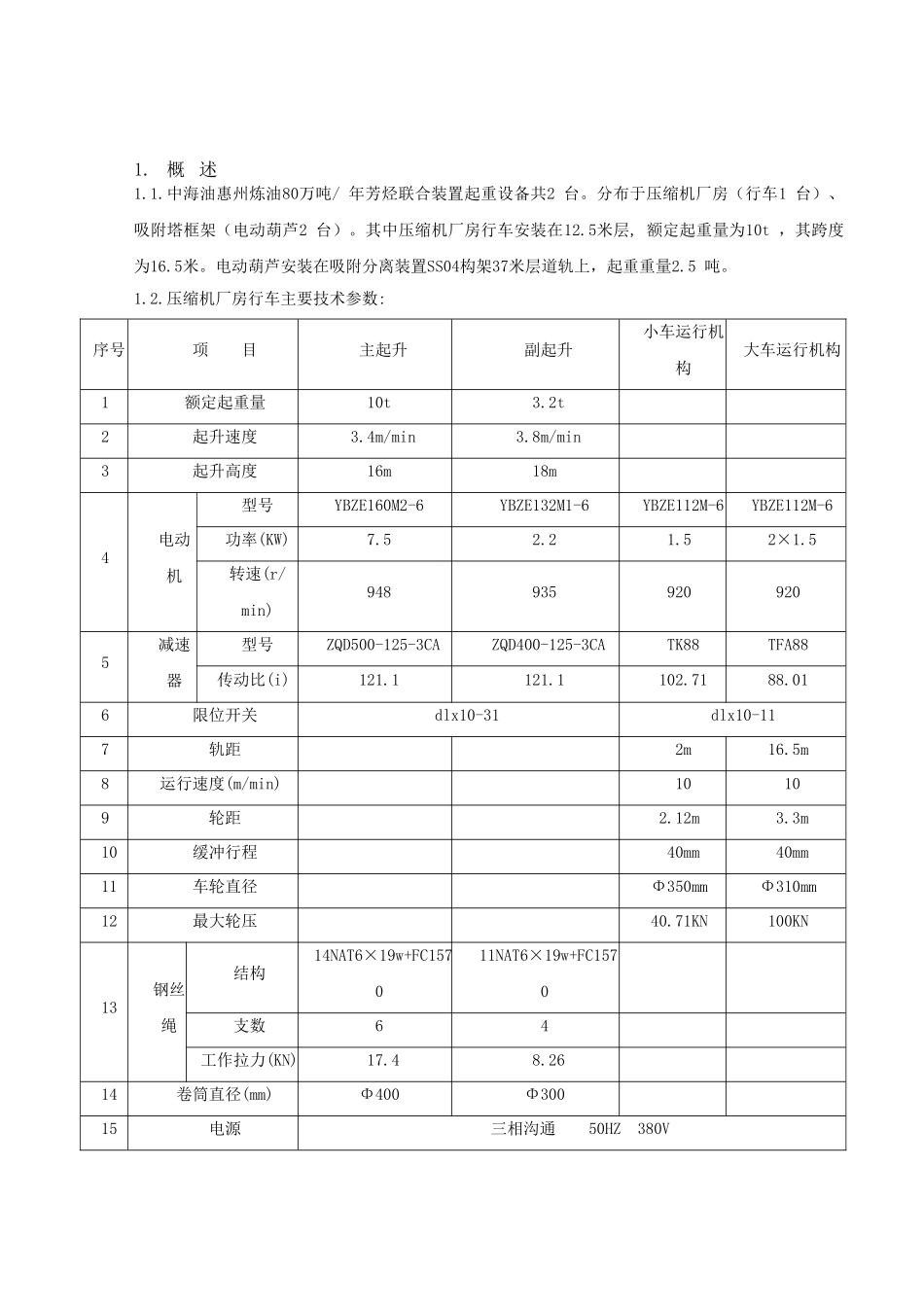

目 录1、概述 12、编制依据 23、主要施工程序 24、施工准备与施工方法 35、质量保证措施 96、施工计划 107、安全措施与危害辩识 111. 概 述1.1.中海油惠州炼油80万吨/ 年芳烃联合装置起重设备共2 台。分布于压缩机厂房（行车1 台）、吸附塔框架（电动葫芦2 台）。其中压缩机厂房行车安装在12.5米层, 额定起重量为10t ，其跨度为16.5米。电动葫芦安装在吸附分离装置SS04构架37米层道轨上，起重重量2.5 吨。1.2.压缩机厂房行车主要技术参数:序号项 目主起升副起升小车运行机构大车运行机构1额定起重量10t3.2t2起升速度3.4m/min3.8m/min3起升高度16m18m4电动机型号YBZE160M2-6YBZE132M1-6YBZE112M-6YBZE112M-6功率(KW)7.52.21.52×1.5转速(r/min)9489359209205减速器型号ZQD500-125-3CAZQD400-125-3CATK88TFA88传动比(i)121.1121.1102.7188.016限位开关dlx10-31dlx10-117轨距2m16.5m8运行速度(m/min)10109轮距2.12m3.3m10缓冲行程40mm40mm11车轮直径Φ350mmΦ310mm12最大轮压40.71KN100KN13钢丝绳结构14NAT6×19w+FC157011NAT6×19w+FC1570支数64工作拉力(KN)17.48.2614卷筒直径(mm)Φ400Φ30015电源三相沟通 50HZ 380V1.2.电动葫芦主要技术参数:序号工作场所吸附塔构架顶部1型号HBD 型防爆电动葫芦2数量1 台3起重量（t ）2.54安装轨道轨顶标高（m ）37m2. 编 制 依 据2.1.中国石化洛阳化工工程公司提供的设备参数和设备布置图2.2.《起重设备安装工程施工及验收法律规范》GB50278-982.3 ．《石油化工安全技术规程》SH3505-19992.4.《起重机试验法律规范和程序》GB/T5905-19862.5.《起重机安全规程》GB/T6067-198852.6.《电动葫芦桥式起重机》JB/T3695-942.7.《钢丝绳式电动葫芦》JB/T9008-20252.8.业主提供的动设备安装技术法律规范及随机技术文件3. 主 要 施 工 程 序施工场所处理、现场布置材料进场验收设备开箱验收承轨梁验收轨道安装施工起重机组装起重机吊装轨道验收4. 施 工 准 备 及 施 工 方 法4.1.根据甲方要求、设备特性等对施工人员进行技术交底。4.2.对施工人员进入现场施工进行安全教育，遵守甲方规章制度。4.3.做好施工现场道路、水、电和安全防护工作。4.4.与安全环保部门作好现场施工的各种办证工作。4.5.主要施工工作程序设备零部件运抵现场 测量轨道梁 安装轨道 组装起重机 安装起重机 安装车挡 电气安装 起重机试验 自检 技术监督局验收4.6 工程设备零部件清点、检查。4.6....
