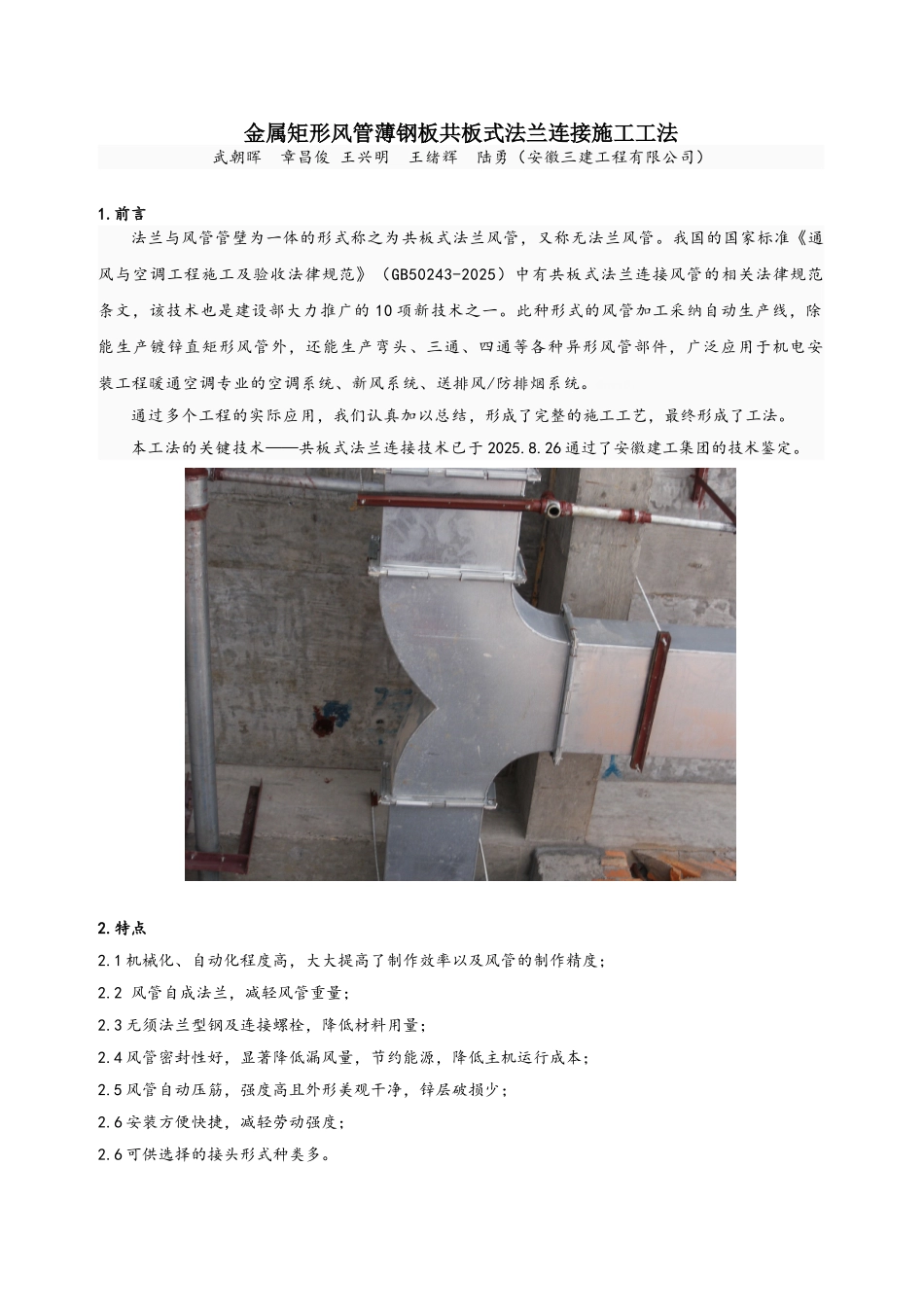

金属矩形风管薄钢板共板式法兰连接施工工法武朝晖 章昌俊 王兴明 王绪辉 陆勇(安徽三建工程有限公司)1.前言法兰与风管管壁为一体的形式称之为共板式法兰风管,又称无法兰风管。我国的国家标准《通风与空调工程施工及验收法律规范》(GB50243-2025)中有共板式法兰连接风管的相关法律规范条文,该技术也是建设部大力推广的 10 项新技术之一。此种形式的风管加工采纳自动生产线,除能生产镀锌直矩形风管外,还能生产弯头、三通、四通等各种异形风管部件,广泛应用于机电安装工程暖通空调专业的空调系统、新风系统、送排风/防排烟系统。Wnvv5。通过多个工程的实际应用,我们认真加以总结,形成了完整的施工工艺,最终形成了工法。本工法的关键技术——共板式法兰连接技术已于 2025.8.26 通过了安徽建工集团的技术鉴定。2.特点2.1 机械化、自动化程度高,大大提高了制作效率以及风管的制作精度;2.2 风管自成法兰,减轻风管重量;2.3 无须法兰型钢及连接螺栓,降低材料用量;2.4 风管密封性好,显著降低漏风量,节约能源,降低主机运行成本;2.5 风管自动压筋,强度高且外形美观干净,锌层破损少;2.6 安装方便快捷,减轻劳动强度;2.6 可供选择的接头形式种类多。3.适用范围适用于通风空调工程中长边不大于 2000mm 且工作压力小于等于 1500Pa 的矩形薄壁风管的制作连接。4.工艺原理利用 TFD 法兰成型机在薄钢板风管上翻边形成法兰边,并制成相应连接用法兰角,然后用法兰角及法兰固定卡连接风管。I6mZG。5.工艺流程及操作步骤施工准备→加工制作→风管组装→风管加固→风管连接→风管密封→漏风及透光试验5.1 施工准备5.1.1 检查风管法兰成型机、联合咬口机等设备是否运作正常;5.1.2 认真阅读施工图纸,按系统绘制风管加工图,并按系统进行编号;5.1.3 安装现场准备好组装木方尺、方锤、活动扳手;5.1.4 配备法兰夹专用扳手若干。5.2 加工制作5.2.1 直管制作(1)根据风管加工图将风管尺寸参数输入电脑,把镀锌板放进风管生产线机调直,并压筋、冲剪口、剪板;(2)把剪切下来的风管料通过联合咬口机咬口;(3)再用 TFD 法兰成形机成型风管法兰;(4)用折弯机按要求折弯风管;(4)用冲床根据法兰尺寸冲压法兰角配件备用。5.2.2 异形管、弯头、三通等配件加工(1)根据图纸设计,将相关参数输入 FPC3600 等离子切割机控制电脑;(2)把镀锌板放入 FPC3600 等离子切割机,切割出半成品;(3)经过联合咬口机咬...
