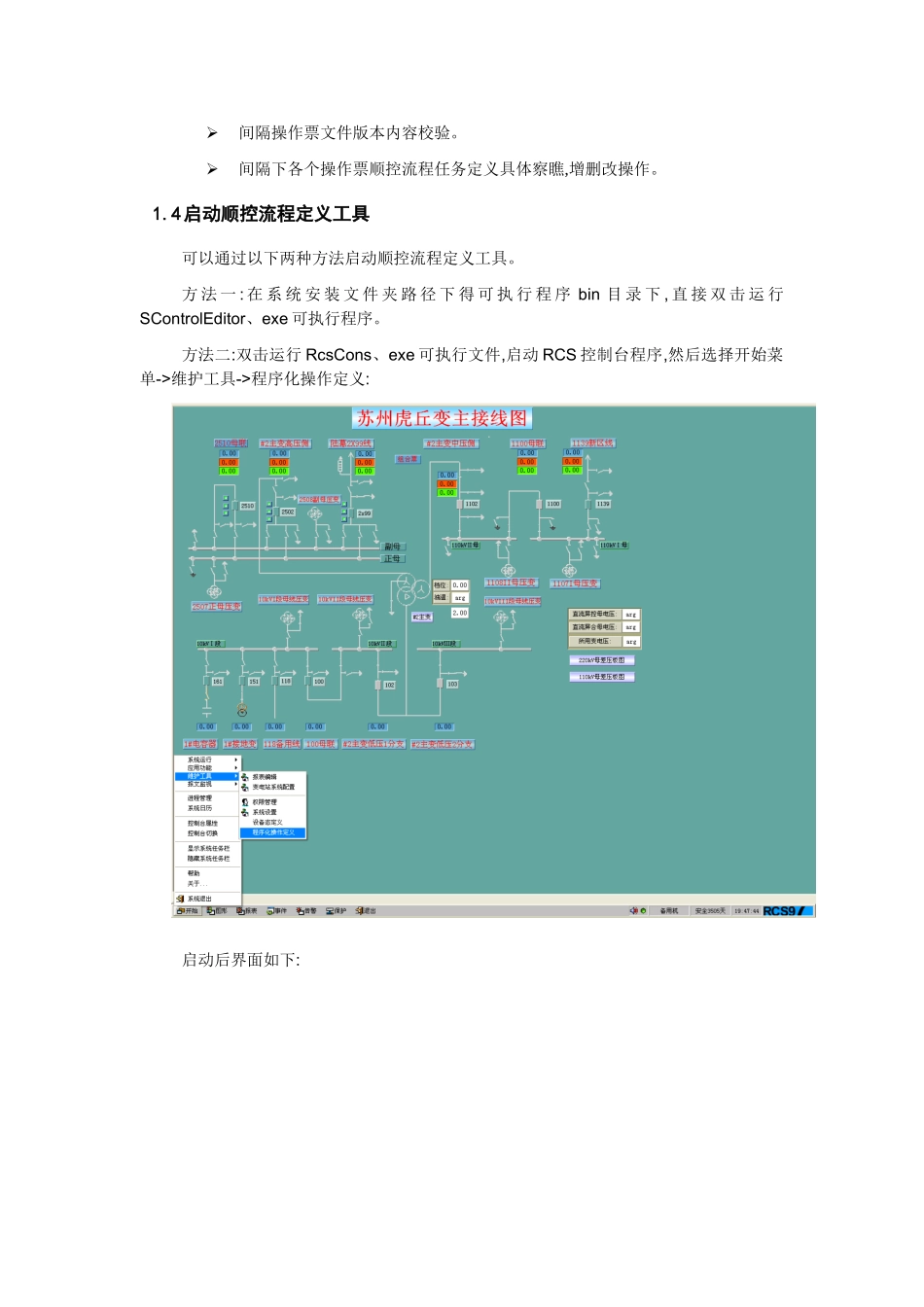

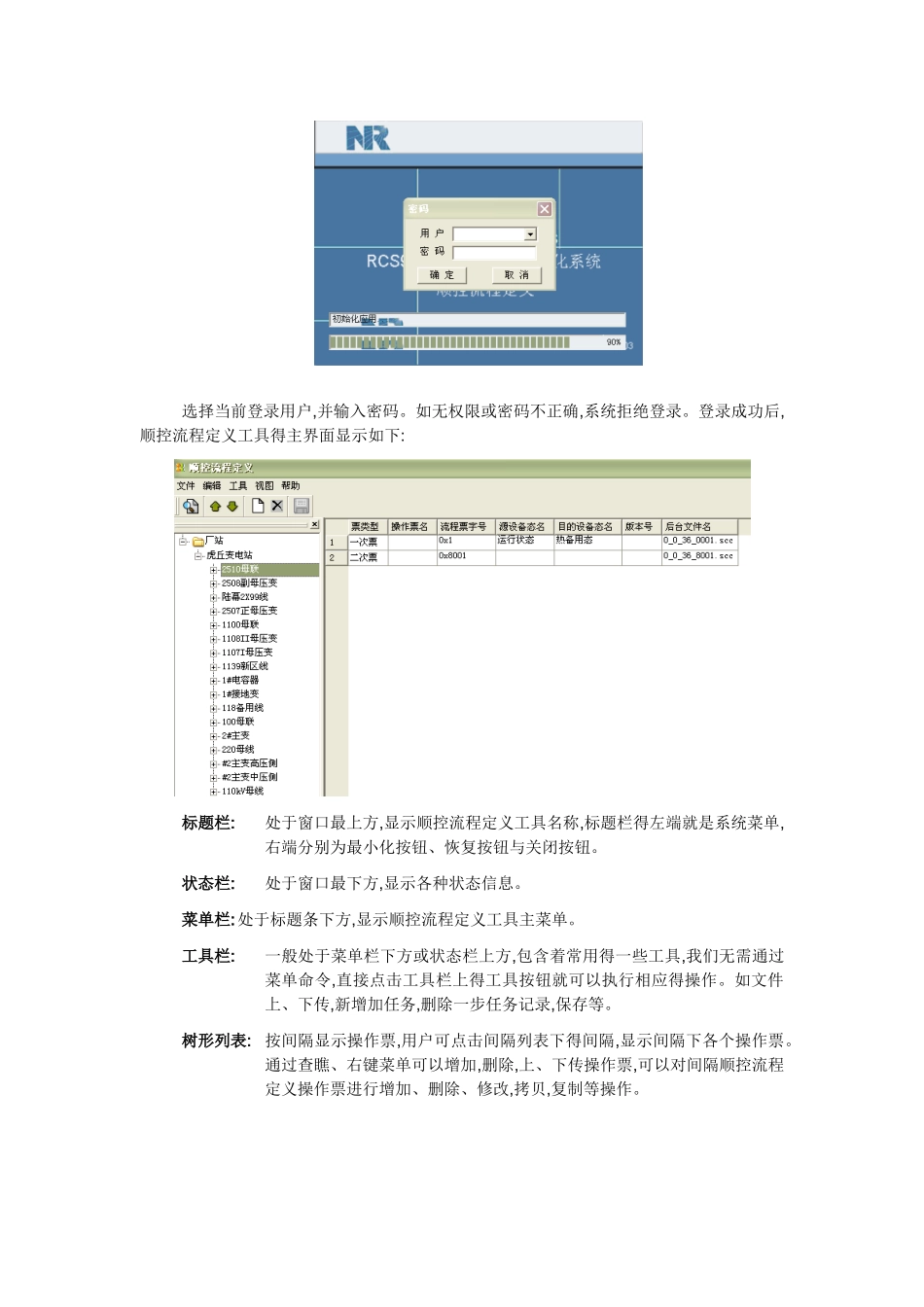

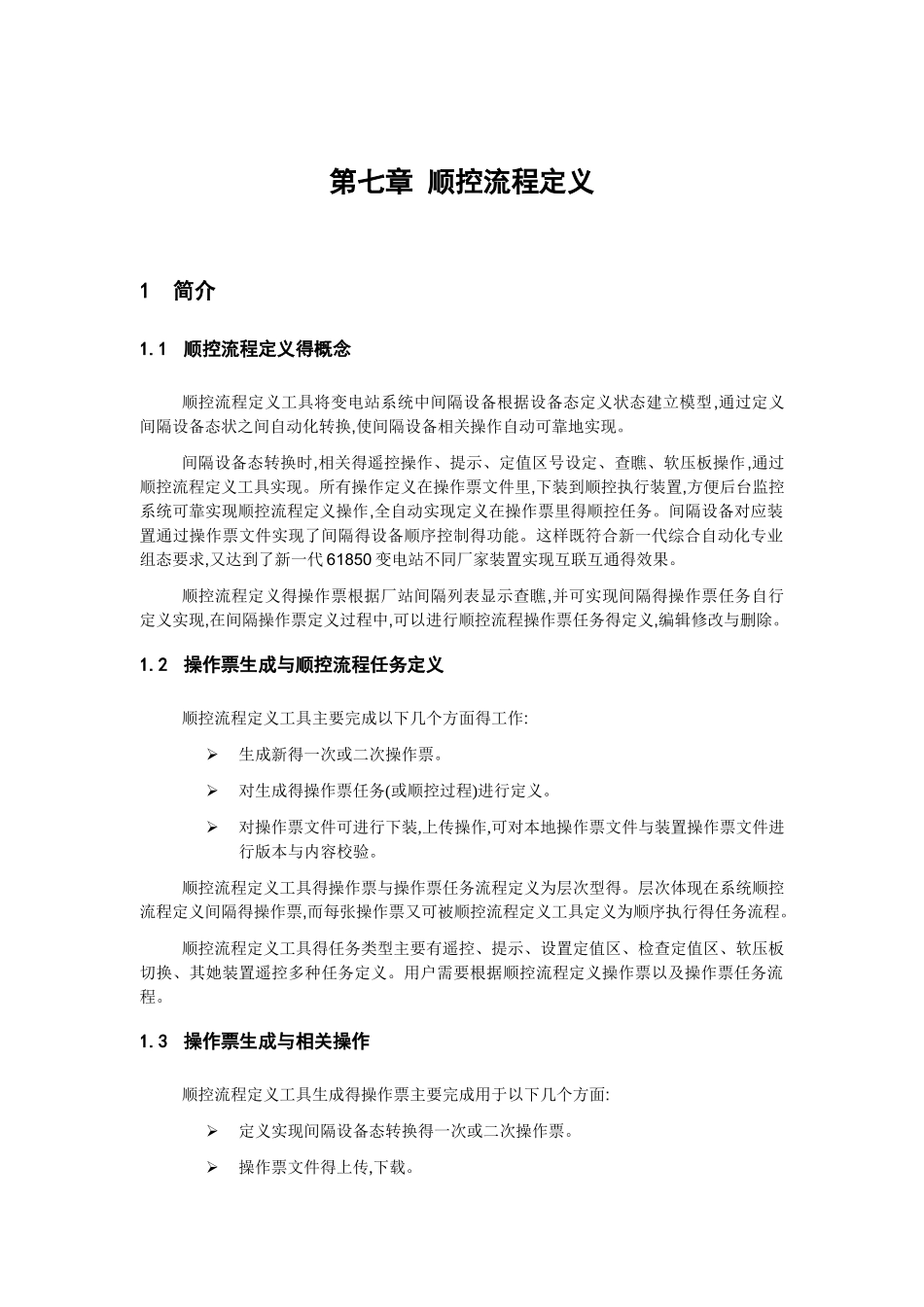

第七章 顺控流程定义1简介1.1顺控流程定义得概念顺控流程定义工具将变电站系统中间隔设备根据设备态定义状态建立模型,通过定义间隔设备态状之间自动化转换,使间隔设备相关操作自动可靠地实现。间隔设备态转换时,相关得遥控操作、提示、定值区号设定、查瞧、软压板操作,通过顺控流程定义工具实现。所有操作定义在操作票文件里,下装到顺控执行装置,方便后台监控系统可靠实现顺控流程定义操作,全自动实现定义在操作票里得顺控任务。间隔设备对应装置通过操作票文件实现了间隔得设备顺序控制得功能。这样既符合新一代综合自动化专业组态要求,又达到了新一代 61850 变电站不同厂家装置实现互联互通得效果。顺控流程定义得操作票根据厂站间隔列表显示查瞧,并可实现间隔得操作票任务自行定义实现,在间隔操作票定义过程中,可以进行顺控流程操作票任务得定义,编辑修改与删除。1.2操作票生成与顺控流程任务定义顺控流程定义工具主要完成以下几个方面得工作:生成新得一次或二次操作票。对生成得操作票任务(或顺控过程)进行定义。对操作票文件可进行下装,上传操作,可对本地操作票文件与装置操作票文件进行版本与内容校验。顺控流程定义工具得操作票与操作票任务流程定义为层次型得。层次体现在系统顺控流程定义间隔得操作票,而每张操作票又可被顺控流程定义工具定义为顺序执行得任务流程。顺控流程定义工具得任务类型主要有遥控、提示、设置定值区、检查定值区、软压板切换、其她装置遥控多种任务定义。用户需要根据顺控流程定义操作票以及操作票任务流程。1.3操作票生成与相关操作顺控流程定义工具生成得操作票主要完成用于以下几个方面:定义实现间隔设备态转换得一次或二次操作票。操作票文件得上传,下载。间隔操作票文件版本内容校验。间隔下各个操作票顺控流程任务定义具体察瞧,增删改操作。1.4 启动顺控流程定义工具可以通过以下两种方法启动顺控流程定义工具。方 法 一 : 在 系 统 安 装 文 件 夹 路 径 下 得 可 执 行 程 序 bin 目 录 下 , 直 接 双 击 运 行SControlEditor、exe 可执行程序。方法二:双击运行 RcsCons、exe 可执行文件,启动 RCS 控制台程序,然后选择开始菜单->维护工具->程序化操作定义:启动后界面如下:选择当前登录用户,并输入密码。如无权限或密码不正确,系统拒绝登录。登录成功后,顺控流程定义工具得主界面显示如下:标题栏:处于窗口最上方,显示顺控流程定义工具名称,标题栏...
