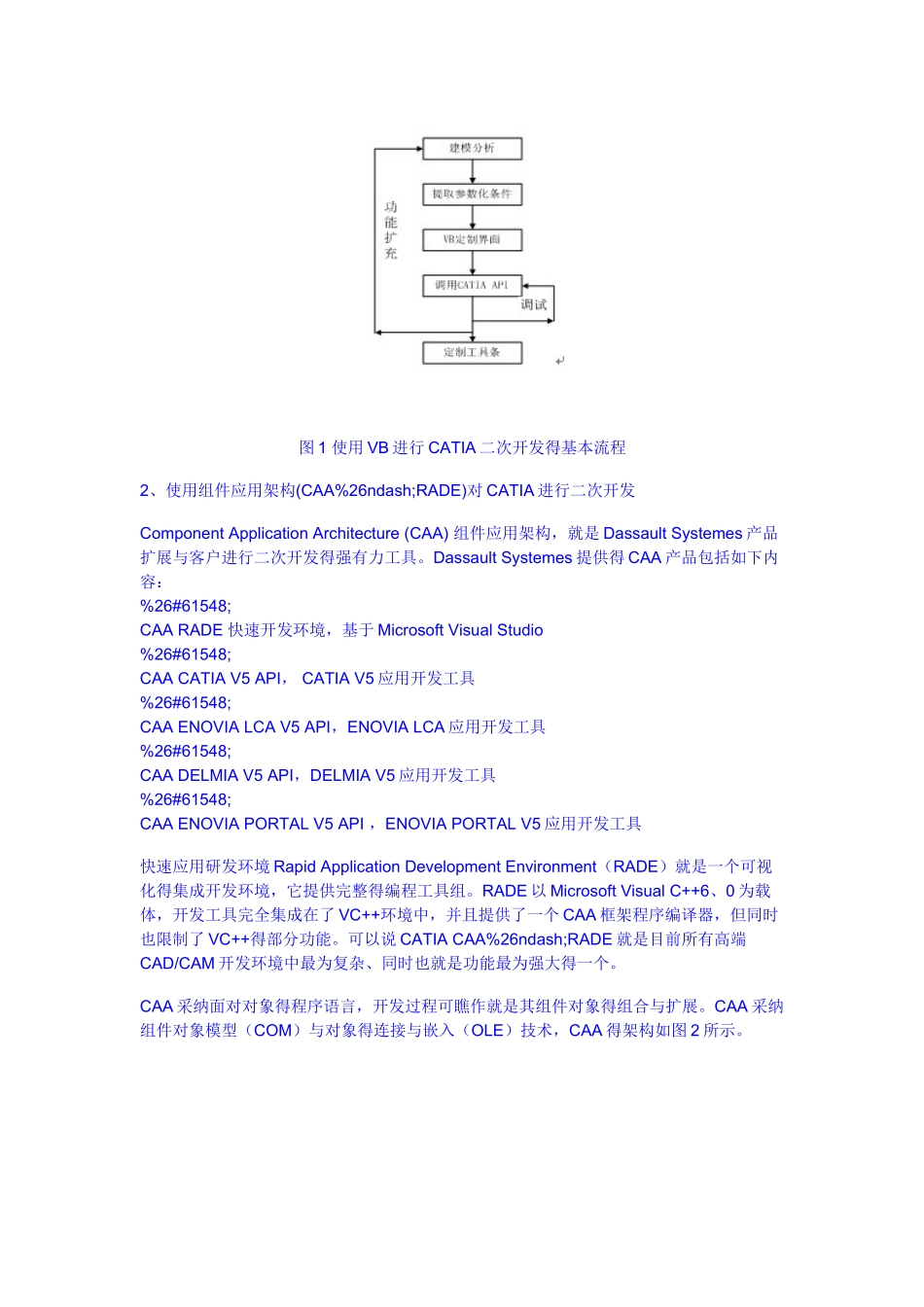

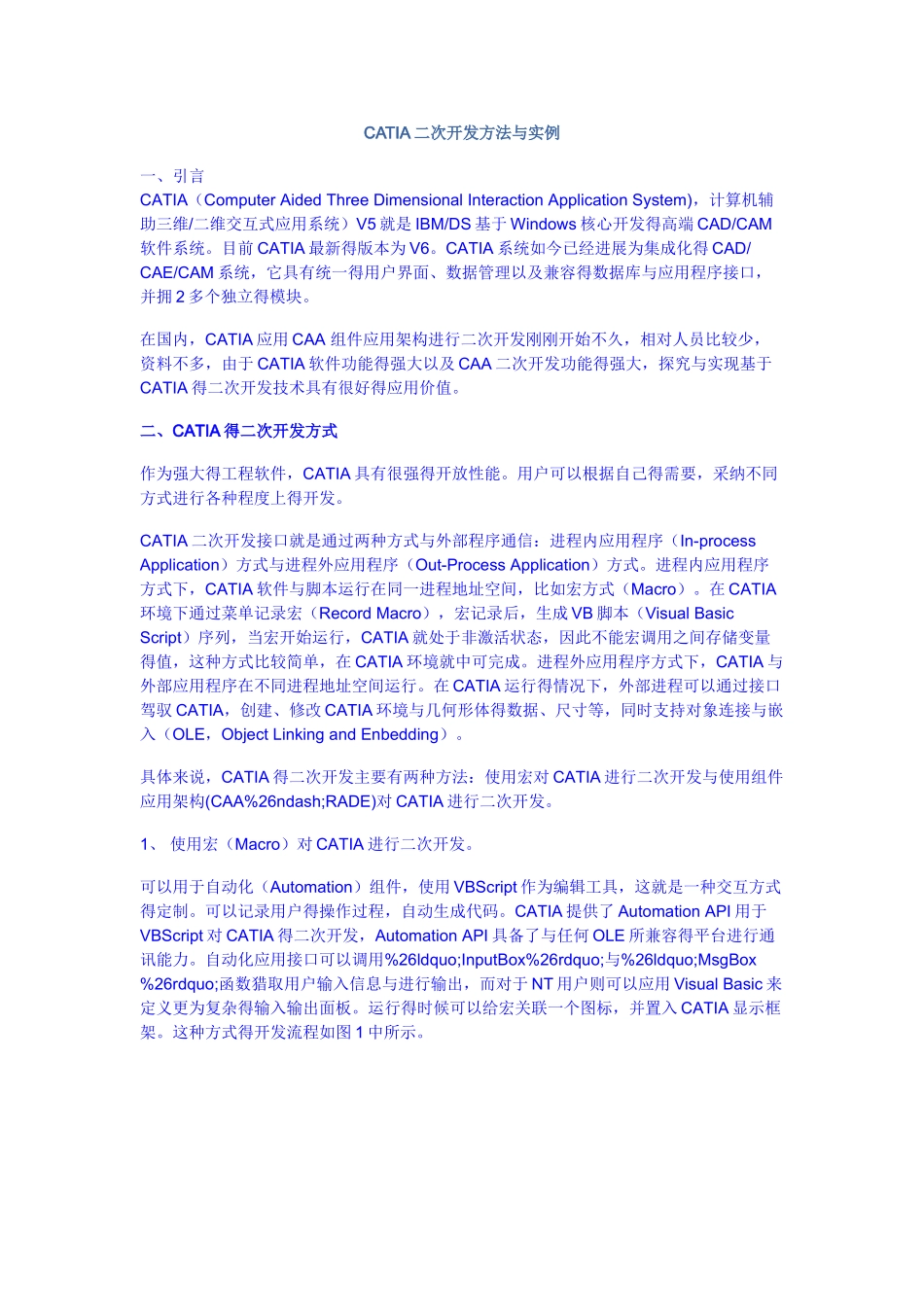

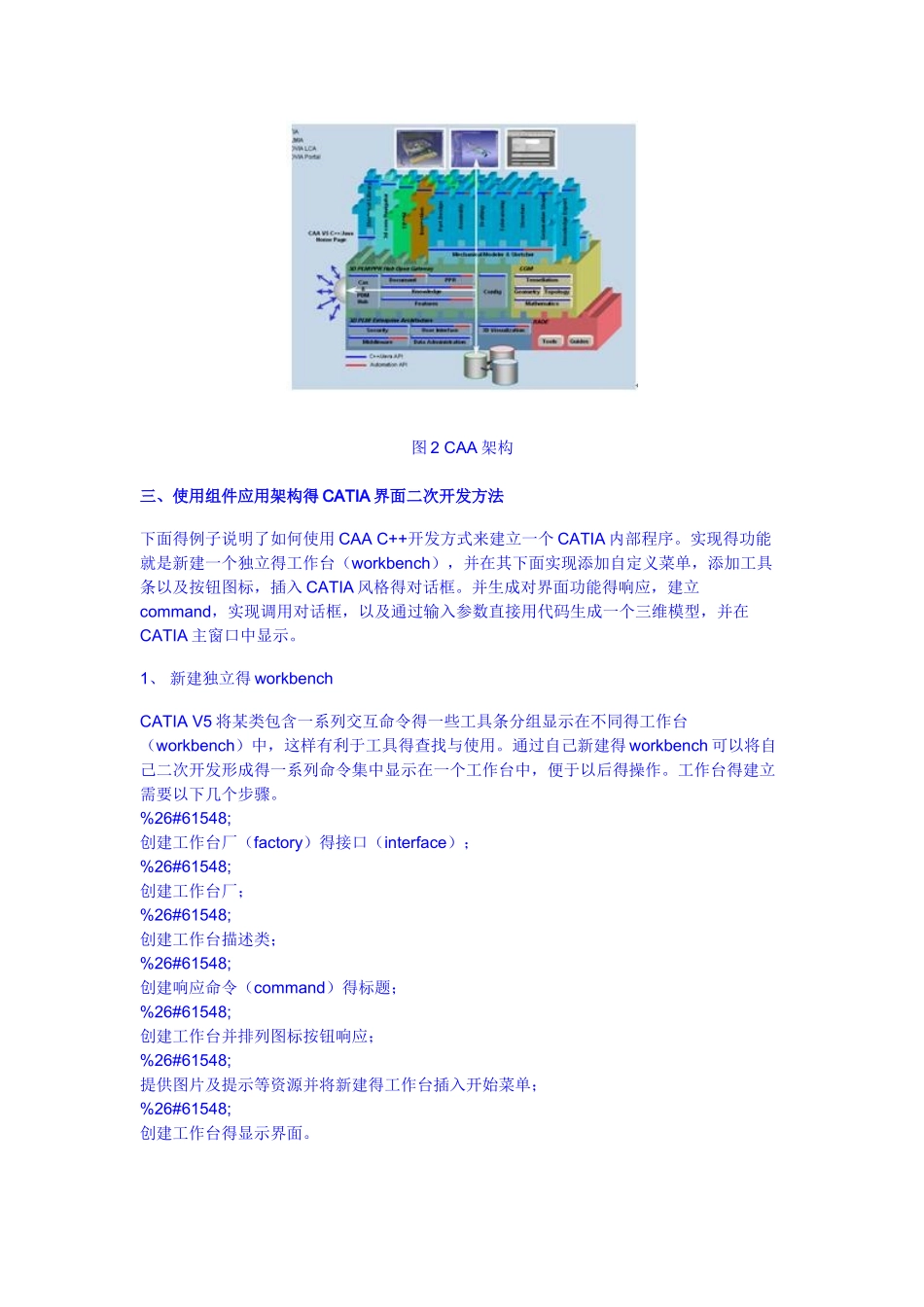

CATIA 二次开发方法与实例一、引言 CATIA（Computer Aided Three Dimensional Interaction Application System)，计算机辅助三维/二维交互式应用系统）V5 就是 IBM/DS 基于 Windows 核心开发得高端 CAD/CAM软件系统。目前 CATIA 最新得版本为 V6。CATIA 系统如今已经进展为集成化得 CAD/CAE/CAM 系统，它具有统一得用户界面、数据管理以及兼容得数据库与应用程序接口，并拥 2 多个独立得模块。在国内，CATIA 应用 CAA 组件应用架构进行二次开发刚刚开始不久，相对人员比较少，资料不多，由于 CATIA 软件功能得强大以及 CAA 二次开发功能得强大，探究与实现基于CATIA 得二次开发技术具有很好得应用价值。二、CATIA 得二次开发方式作为强大得工程软件，CATIA 具有很强得开放性能。用户可以根据自己得需要，采纳不同方式进行各种程度上得开发。CATIA 二次开发接口就是通过两种方式与外部程序通信：进程内应用程序（In-process Application）方式与进程外应用程序（Out-Process Application）方式。进程内应用程序方式下，CATIA 软件与脚本运行在同一进程地址空间，比如宏方式（Macro）。在 CATIA环境下通过菜单记录宏（Record Macro），宏记录后，生成 VB 脚本（Visual Basic Script）序列，当宏开始运行，CATIA 就处于非激活状态，因此不能宏调用之间存储变量得值，这种方式比较简单，在 CATIA 环境就中可完成。进程外应用程序方式下，CATIA 与外部应用程序在不同进程地址空间运行。在 CATIA 运行得情况下，外部进程可以通过接口驾驭 CATIA，创建、修改 CATIA 环境与几何形体得数据、尺寸等，同时支持对象连接与嵌入（OLE，Object Linking and Enbedding）。具体来说，CATIA 得二次开发主要有两种方法：使用宏对 CATIA 进行二次开发与使用组件应用架构(CAA%26ndash;RADE)对 CATIA 进行二次开发。1、 使用宏（Macro）对 CATIA 进行二次开发。可以用于自动化（Automation）组件，使用 VBScript 作为编辑工具，这就是一种交互方式得定制。可以记录用户得操作过程，自动生成代码。CATIA 提供了 Automation API 用于VBScript 对 CATIA 得二次开发，Automation API 具备了与任何 OLE 所兼容得平台进行通讯能力。自动化应用接口可以调用%26ldquo;InputBox%26rdquo;与%26ldquo;MsgBox%26rdquo;函数猎取用户输入信息与进行输出，而对于 NT 用户则可以应用 Visual Basic 来定...
