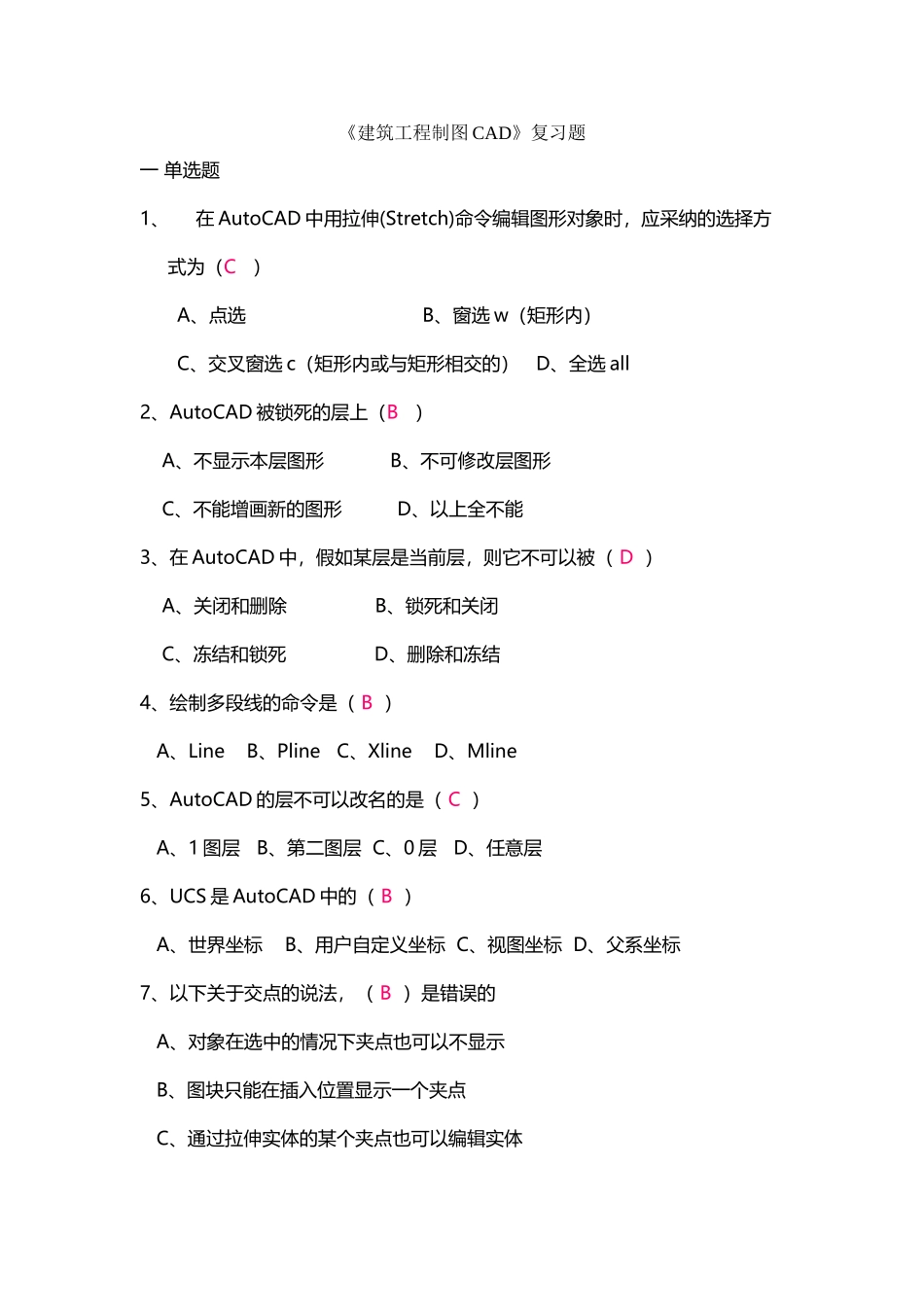

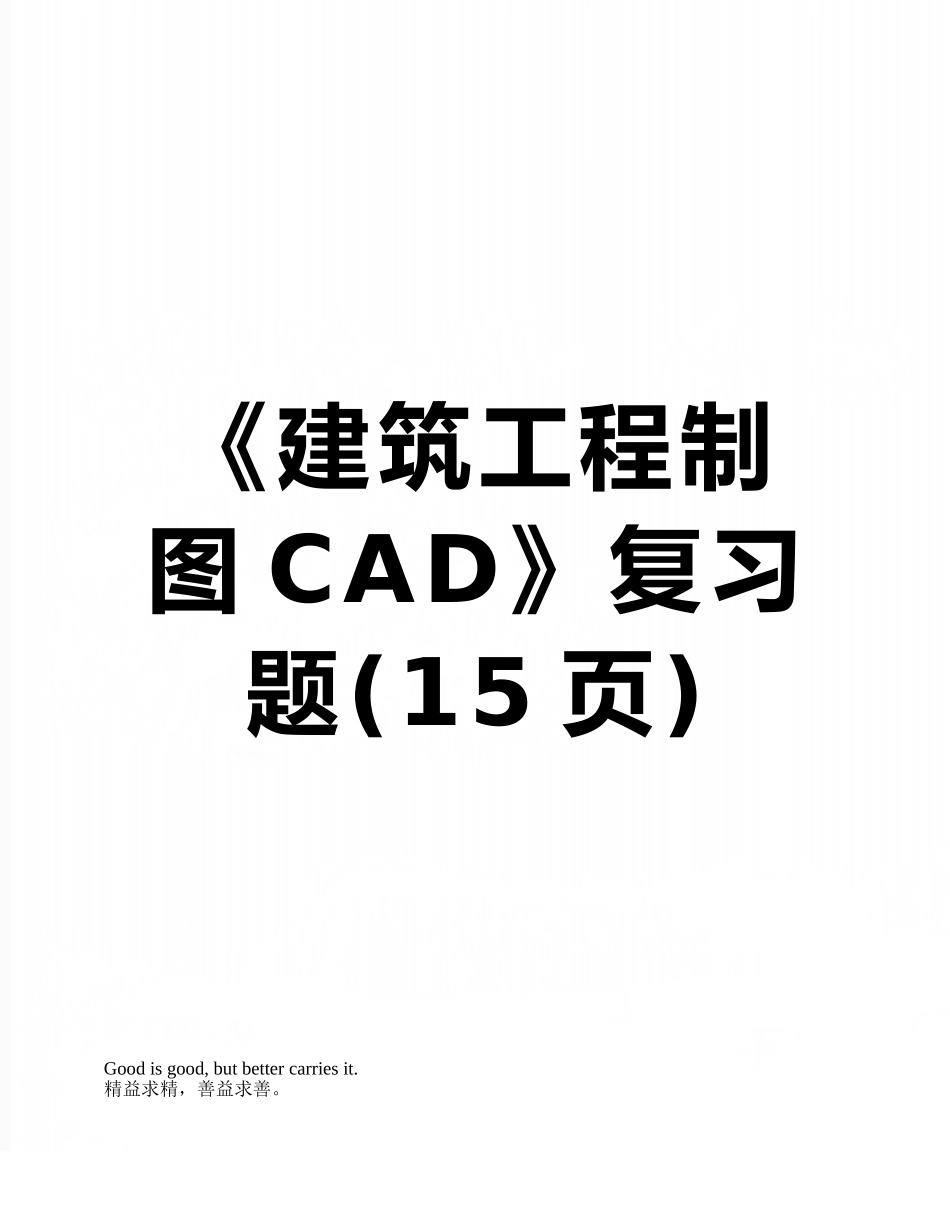

《建筑工程制图 CAD》复习题(15 页)Good is good, but better carries it.精益求精，善益求善。《建筑工程制图 CAD》复习题一 单选题1、在 AutoCAD 中用拉伸(Stretch)命令编辑图形对象时，应采纳的选择方式为（C ）A、点选 B、窗选 w（矩形内）C、交叉窗选 c（矩形内或与矩形相交的） D、全选 all2、AutoCAD 被锁死的层上（B ） A、不显示本层图形 B、不可修改层图形 C、不能增画新的图形 D、以上全不能3、在 AutoCAD 中，假如某层是当前层，则它不可以被（ D ） A、关闭和删除 B、锁死和关闭 C、冻结和锁死 D、删除和冻结4、绘制多段线的命令是（ B ） A、Line B、Pline C、Xline D、Mline5、AutoCAD 的层不可以改名的是（ C ） A、1 图层 B、第二图层 C、0 层 D、任意层6、UCS 是 AutoCAD 中的（ B ） A、世界坐标 B、用户自定义坐标 C、视图坐标 D、父系坐标7、以下关于交点的说法，（ B ）是错误的 A、对象在选中的情况下夹点也可以不显示 B、图块只能在插入位置显示一个夹点 C、通过拉伸实体的某个夹点也可以编辑实体 D、夹点只有正当前对象被选中时才能显示出来8、在 AutoCAD 被锁死的层上（ B ） A、不显示本层图形 B、不可修改本层图形 C、不能增画新的图形 D、以上全不能9、关于块的定义，以下说法（ D ）是正确的 A、将文件中所有插入的图块都删除，图块的定义就不存在了 B、将文件中所有插入的图块都炸开，图块的定义就不存在了 C、假如图中存在使用某个块定义的块，则这个块不能被重定义 D、假如图中存在使用某个块定义的块，则这个块不能被清除掉10、样条曲线不能用下面的（ D ）命令进行编辑 A、删除 B、移动 C、修剪 D、分解11、改变图形实际位置的命令是（ B ） A、MOVE 或 PAN B、MOVE C、PAN D、OFFSET12、能真实反映倾斜对象的实际尺寸的标注命令是（B ） A、对齐标注 B、线性标注 C、引线 D、连续标注13、AutoCAD 中块文件的扩展名是（ B ） A、dwt B、dwg C、bak D、dxf14、当前图层能不能被关闭（ A ）A、能 B、不能 C、不确定 D、有时可以有时不行15、在 AutoCAD 中，下面哪一个命令可以设置图纸边界（ C ） A、GRID B、SNAP 或 GRID C、LIMITS D、OPTIONS16、在 AutoCAD 中绘制土木工程图常常需要使用多线。由于一次绘出的多线被当作一个实体对待，因此对多线的编辑应该使用命令（ B ） A、b...
