一榀框架结构设计计算书

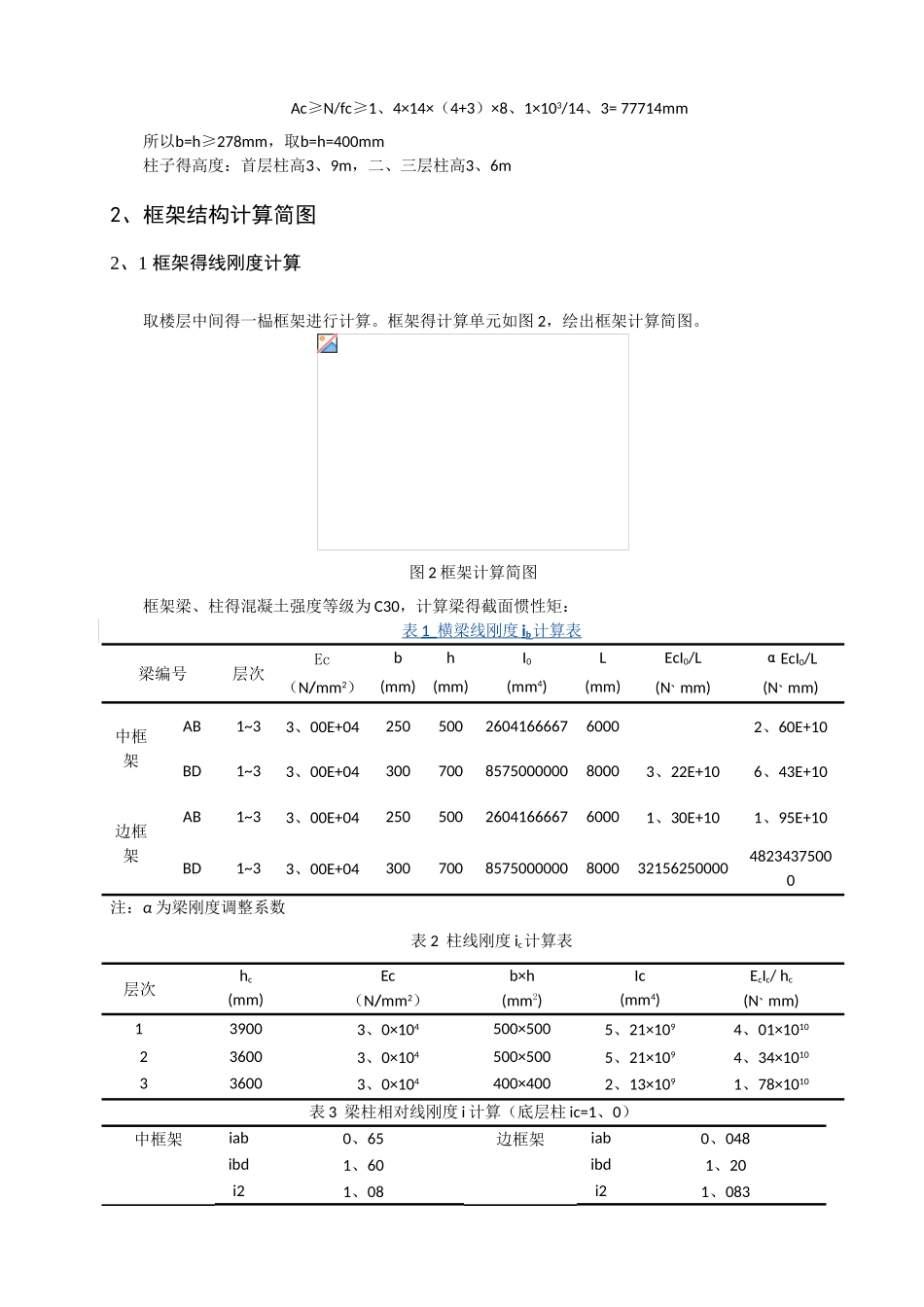

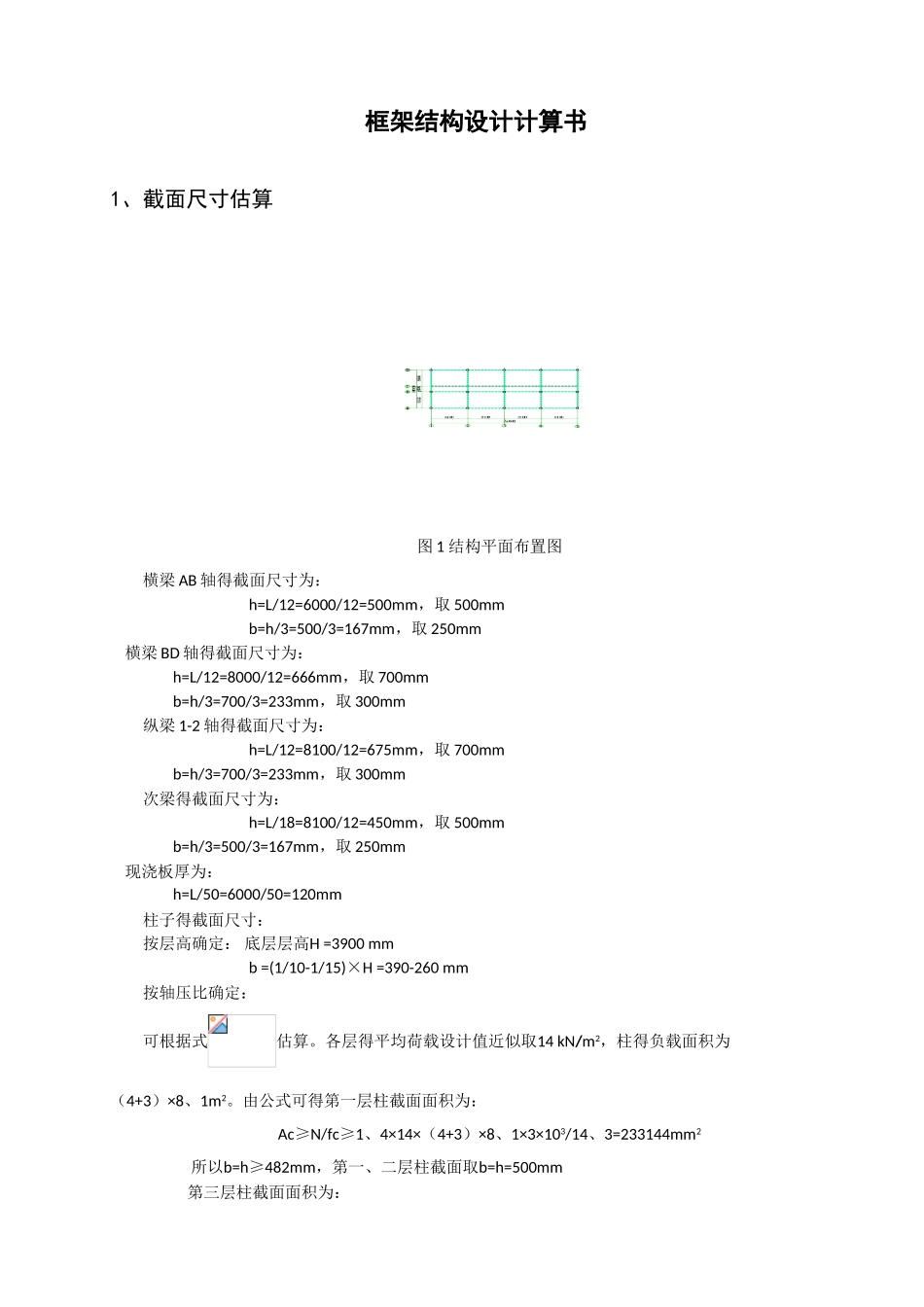

框架结构设计计算书1、截面尺寸估算图 1 结构平面布置图横梁 AB 轴得截面尺寸为：h=L/12=6000/12=500mm，取 500mmb=h/3=500/3=167mm，取 250mm 横梁 BD 轴得截面尺寸为： h=L/12=8000/12=666mm，取 700mm b=h/3=700/3=233mm，取 300mm纵梁 1-2 轴得截面尺寸为：h=L/12=8100/12=675mm，取 700mm b=h/3=700/3=233mm，取 300mm次梁得截面尺寸为：h=L/18=8100/12=450mm，取 500mm b=h/3=500/3=167mm，取 250mm 现浇板厚为： h=L/50=6000/50=120mm柱子得截面尺寸：按层高确定： 底层层高H =3900 mmb =(1/10-1/15)×H =390-260 mm按轴压比确定：可根据式估算。各层得平均荷载设计值近似取14 kN/m2，柱得负载面积为（4+3）×8、1m2。由公式可得第一层柱截面面积为：Ac≥N/fc≥1、4×14×（4+3）×8、1×3×103/14、3=233144mm2 所以b=h≥482mm，第一、二层柱截面取b=h=500mm 第三层柱截面面积为：Ac≥N/fc≥1、4×14×（4+3）×8、1×103/14、3= 77714mm所以b=h≥278mm，取b=h=400mm柱子得高度：首层柱高3、9m，二、三层柱高3、6m2、框架结构计算简图2、1 框架得线刚度计算取楼层中间得一榀框架进行计算。框架得计算单元如图 2，绘出框架计算简图。图 2 框架计算简图框架梁、柱得混凝土强度等级为 C30，计算梁得截面惯性矩：表 1 横梁线刚度 ib 计算表梁编号层次EcbhI0LEcI0/LαEcI0/L（N/mm2）(mm)(mm)(mm4)(mm)(N、mm)(N、mm)中框架AB1~33、00E+04250500260416666760002、60E+10BD1~33、00E+04300700857500000080003、22E+106、43E+10边框架AB1~33、00E+04250500260416666760001、30E+101、95E+10BD1~33、00E+04300700857500000080003215625000048234375000注：α 为梁刚度调整系数表 2 柱线刚度 ic计算表层次hc(mm)Ec（N/mm2）b×h(mm2)Ic(mm4)EcIc/ hc(N、mm)139003、0×104500×5005、21×1094、01×1010236003、0×104500×5005、21×1094、34×1010336003、0×104400×4002、13×1091、78×1010表 3 梁柱相对线刚度 i 计算（底层柱 ic=1、0）中框架iab0、65边框架iab0、048ibd1、60ibd1、20i21、08i21、083i30、44i30、443、 荷载计算3、1 荷载标准值计算 3、1、1 屋面恒载（上人）20 厚水泥砂浆找平层 150 厚水泥蛭石保温层 120 厚钢筋混凝土板 20 厚石灰砂浆 合计 屋面均布恒荷载为： 3、1、2 楼面恒载：瓷砖地面（包括水泥粗砂打底） 120 厚钢筋混凝土板 20 厚水泥砂浆...
