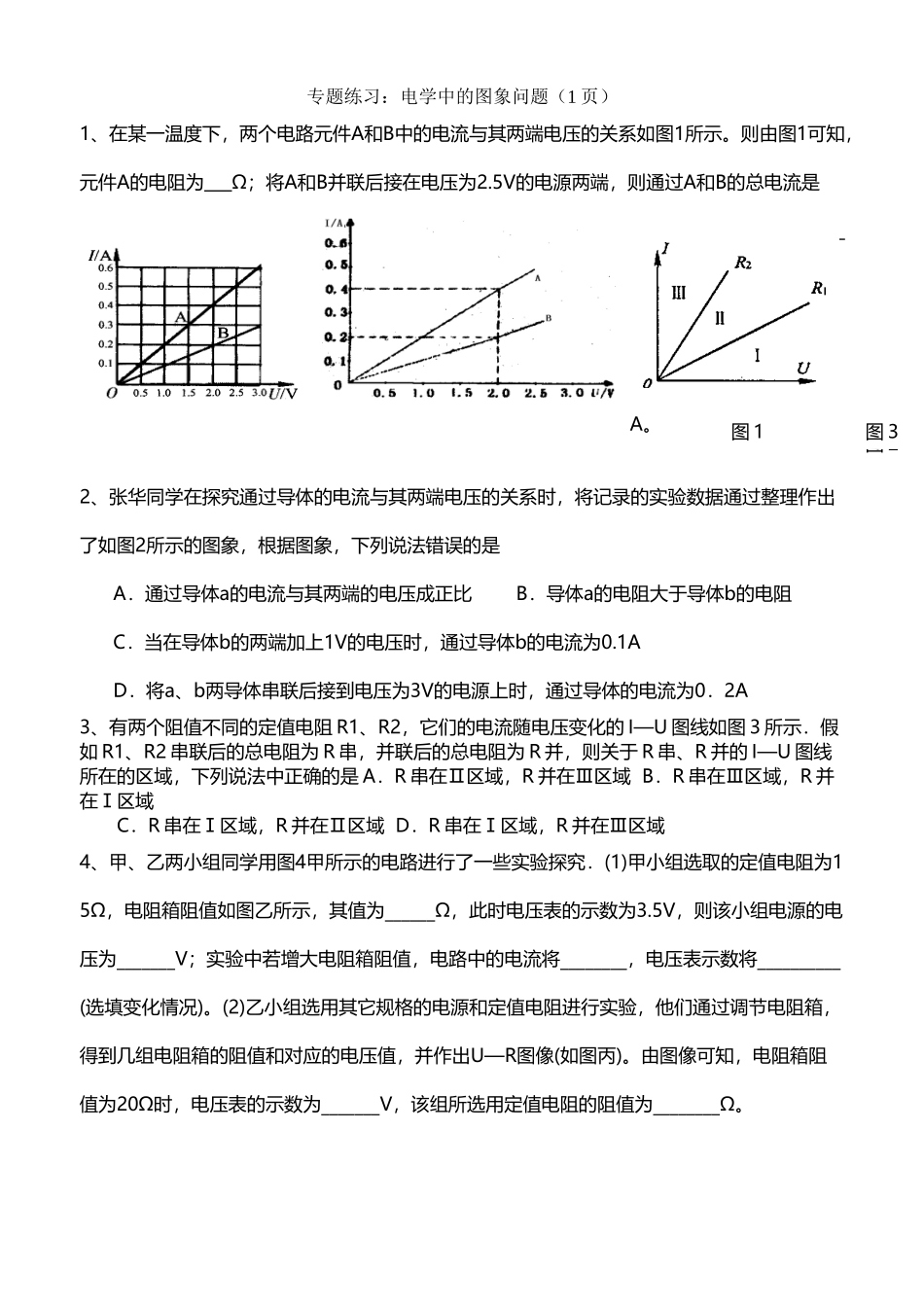

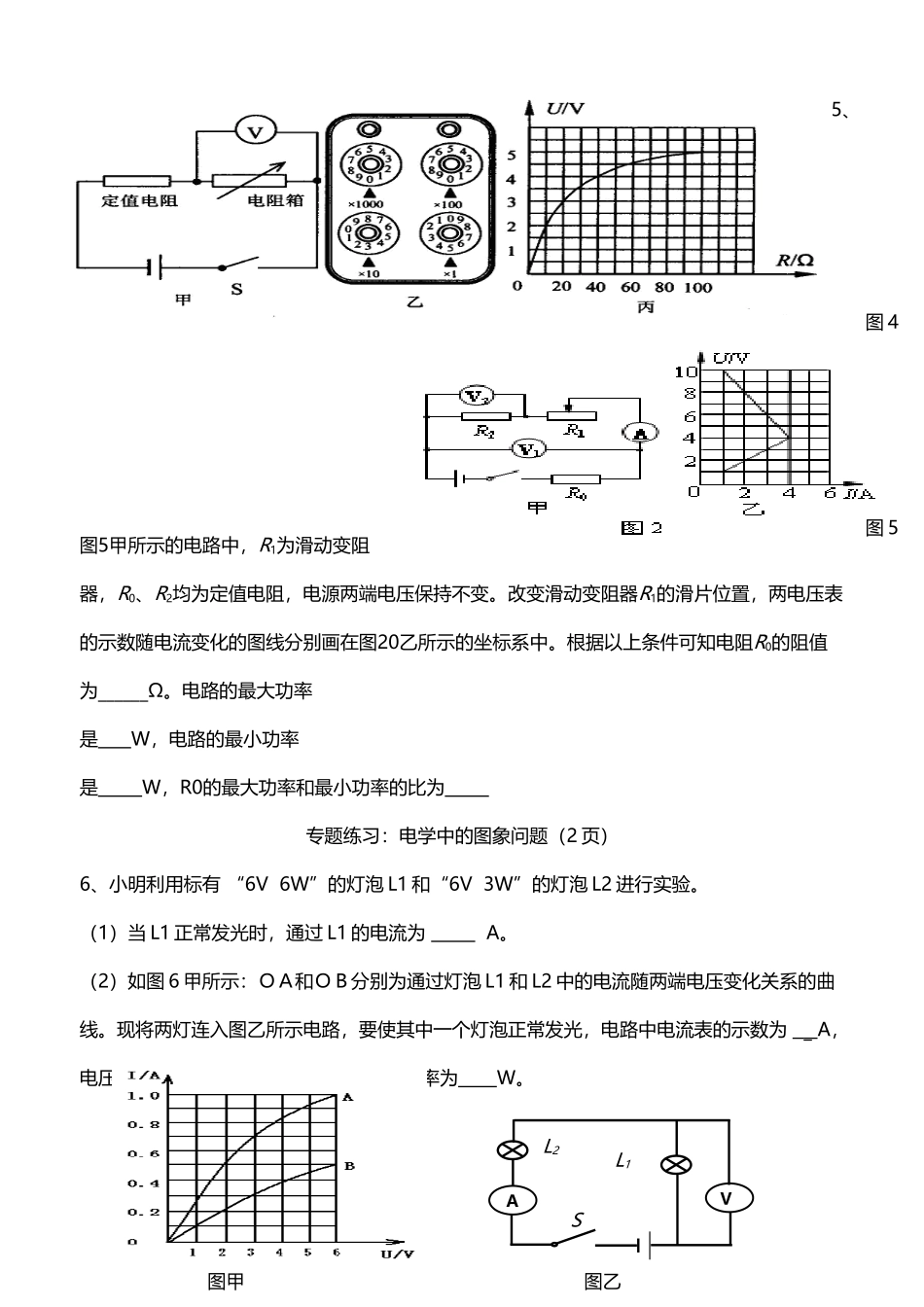

专题练习：电学图象问题(5页)Good is good, but better carries it.精益求精，善益求善。专题练习：电学中的图象问题（1 页）1、在某一温度下，两个电路元件A和B中的电流与其两端电压的关系如图1所示。则由图1可知，元件A的电阻为 Ω；将A和B并联后接在电压为2.5V的电源两端，则通过A和B的总电流是 A。2、张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图2所示的图象，根据图象，下列说法错误的是A．通过导体a的电流与其两端的电压成正比 B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A3、有两个阻值不同的定值电阻 R1、R2，它们的电流随电压变化的 I—U 图线如图 3 所示．假如 R1、R2 串联后的总电阻为 R 串，并联后的总电阻为 R 并，则关于 R 串、R 并的 I—U 图线所在的区域，下列说法中正确的是 A．R 串在Ⅱ区域，R 并在Ⅲ区域 B．R 串在Ⅲ区域，R 并在Ⅰ区域 C．R 串在Ⅰ区域，R 并在Ⅱ区域 D．R 串在Ⅰ区域，R 并在Ⅲ区域4、甲、乙两小组同学用图4甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组电源的电压为_______V；实验中若增大电阻箱阻值，电路中的电流将________，电压表示数将__________(选填变化情况)。(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作出U—R图像(如图丙)。由图像可知，电阻箱阻值为20Ω时，电压表的示数为_______V，该组所选用定值电阻的阻值为________Ω。图 1图 2图 35、图5甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图20乙所示的坐标系中。根据以上条件可知电阻R0的阻值为______Ω。电路的最大功率是 W，电路的最小功率是 W，R0的最大功率和最小功率的比为 专题练习：电学中的图象问题（2 页）6、小明利用标有 “6V 6W”的灯泡 L1 和“6V 3W”的灯泡 L2 进行实验。（1）当 L1 正常发光时，通过 L1 的电流为 A。（2）如图 6 甲所示：ＯＡ和ＯＢ分别为通过灯泡 L1 和 L2 中的电流随两端电压变化关系的曲线。现将两灯连入...
