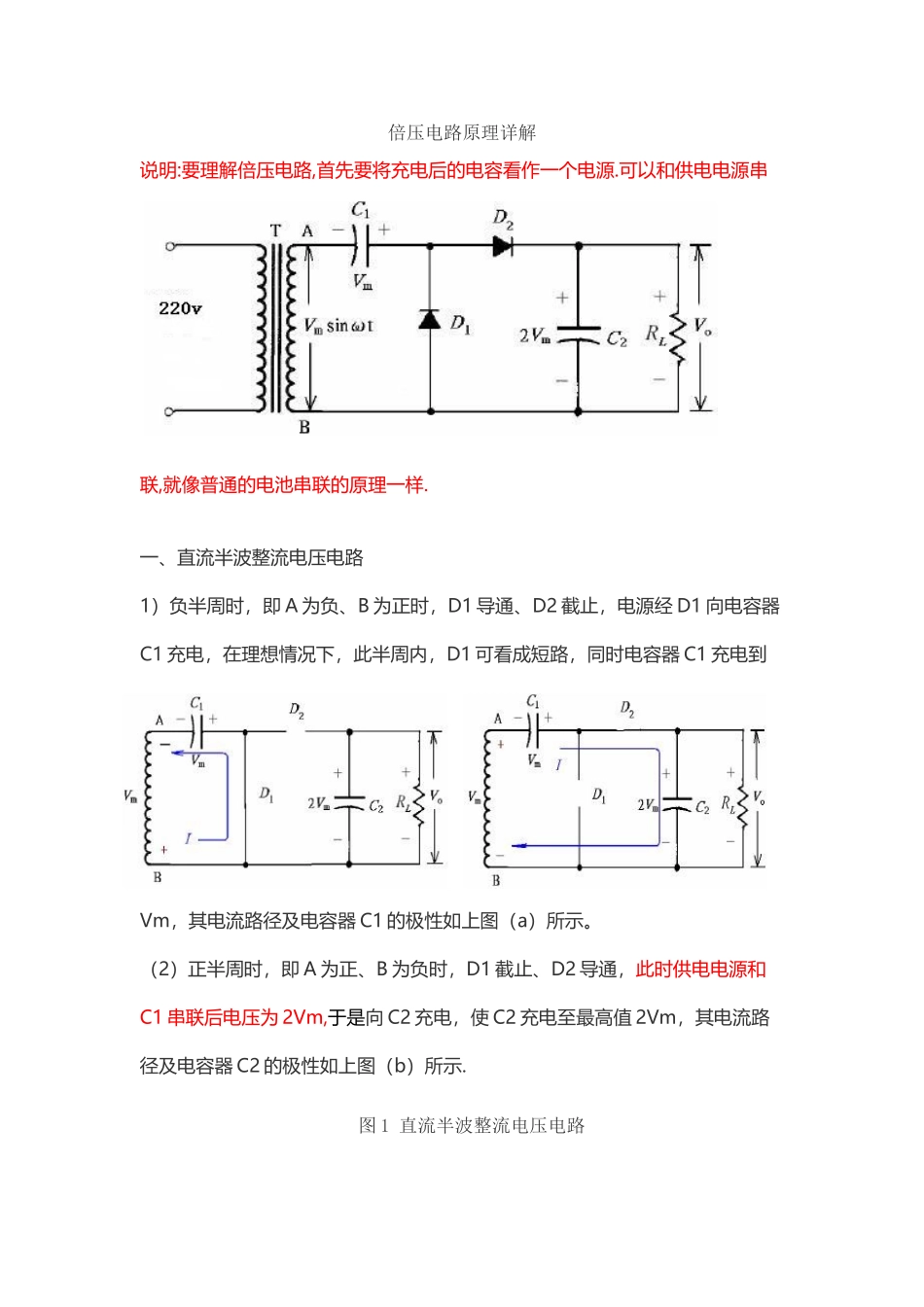

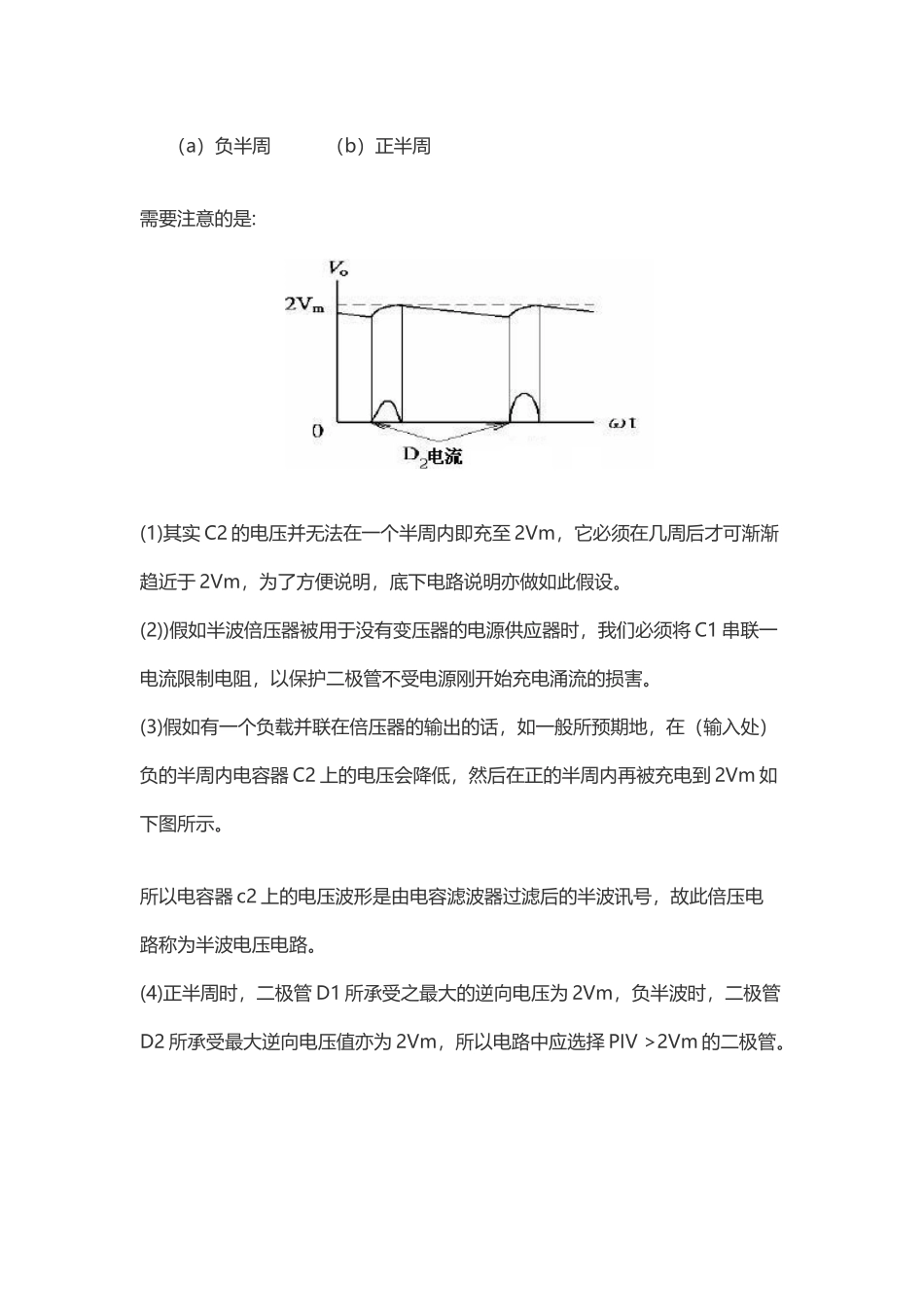

倍压电路原理详解(6 页)Good is good, but better carries it.精益求精，善益求善。倍压电路原理详解说明:要理解倍压电路,首先要将充电后的电容看作一个电源.可以和供电电源串联,就像普通的电池串联的原理一样.一、直流半波整流电压电路1）负半周时，即 A 为负、B 为正时，D1 导通、D2 截止，电源经 D1 向电容器C1 充电，在理想情况下，此半周内，D1 可看成短路，同时电容器 C1 充电到Vm，其电流路径及电容器 C1 的极性如上图（a）所示。 （2）正半周时，即 A 为正、B 为负时，D1 截止、D2 导通，此时供电电源和C1 串联后电压为 2Vm,于是向 C2 充电，使 C2 充电至最高值 2Vm，其电流路径及电容器 C2 的极性如上图（b）所示. 图 1 直流半波整流电压电路 （a）负半周 （b）正半周 需要注意的是:(1)其实 C2 的电压并无法在一个半周内即充至 2Vm，它必须在几周后才可渐渐趋近于 2Vm，为了方便说明，底下电路说明亦做如此假设。 (2))假如半波倍压器被用于没有变压器的电源供应器时，我们必须将 C1 串联一电流限制电阻，以保护二极管不受电源刚开始充电涌流的损害。 (3)假如有一个负载并联在倍压器的输出的话，如一般所预期地，在（输入处）负的半周内电容器 C2 上的电压会降低，然后在正的半周内再被充电到 2Vm 如下图所示。所以电容器 c2 上的电压波形是由电容滤波器过滤后的半波讯号，故此倍压电 路称为半波电压电路。 (4)正半周时，二极管 D1 所承受之最大的逆向电压为 2Vm，负半波时，二极管D2 所承受最大逆向电压值亦为 2Vm，所以电路中应选择 PIV >2Vm 的二极管。 图 3 输出电压波形 二、全波倍压电路 图 4 全波整流电压电路 （a）正半周 （b）负半周 图 5 全波电压的工作原理 1.正半周时，D1 导通，D2 截止，电容器 C1 充电到 Vm，其电流路径及电容 C1 的极性如上图（a）所示。 2.负半周时，D1 截止，D2 导通，电容器 C2 充电到 Vm，其电流路径及电容 C2 的极性如上图（b）所示。 3.由于 C1 与 C2 串联，故输出直流电压，V0=Vm。假如没有自电路抽取负载电流的话，电容器 C1 及 C2 上的电压是 2Vm。假如自电路抽取负载电流的话，电容器C1 及 C2 上的电压是与由全波整流电路馈送的一个电容器上的电压同样的。不同之处是，实效电容为 C1 及 C2 的串联电容，这比 C1 及 C2 单独的都要小。这种较低的电容值将会使它的滤波作用不...
