八年级下册物理专项作图与计算

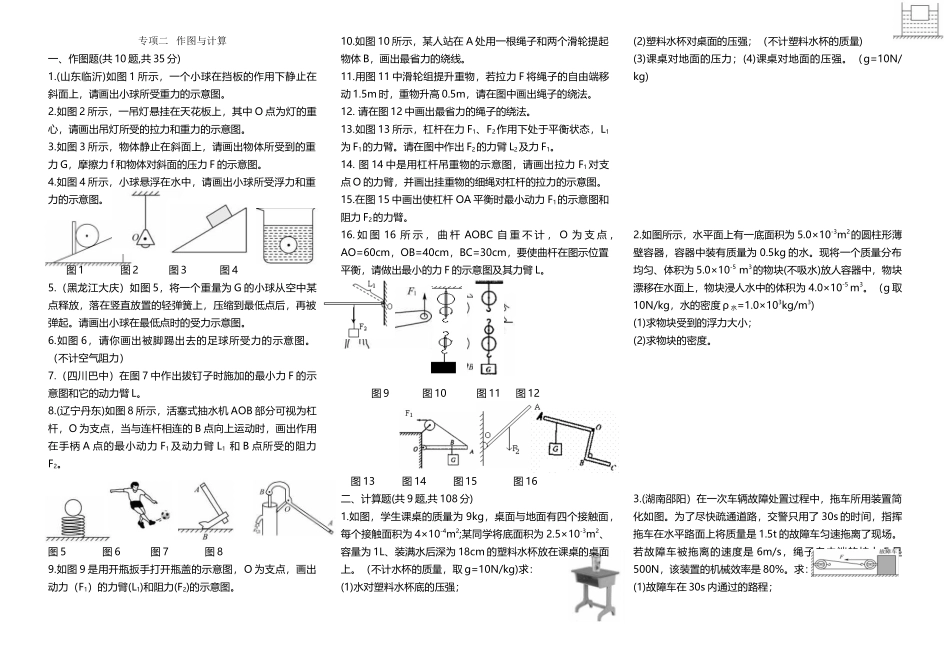

八年级下册物理专项作图与计算(3 页)Good is good, but better carries it.精益求精，善益求善。专项二 作图与计算一、作图题(共 10 题,共 35 分)1.(山东临沂)如图 1 所示，一个小球在挡板的作用下静止在斜面上，请画出小球所受重力的示意图。2.如图 2 所示，一吊灯悬挂在天花板上，其中 O 点为灯的重心，请画出吊灯所受的拉力和重力的示意图。3.如图 3 所示，物体静止在斜面上，请画出物体所受到的重力 G，摩擦力 f 和物体对斜面的压力 F 的示意图。4.如图 4 所示，小球悬浮在水中，请画出小球所受浮力和重力的示意图。 图 1 图 2 图 3 图 45.（黑龙江大庆）如图 5，将一个重量为 G 的小球从空中某点释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。请画出小球在最低点时的受力示意图。6.如图 6，请你画出被脚踢出去的足球所受力的示意图。（不计空气阻力）7.（四川巴中）在图 7 中作出拔钉子时施加的最小力 F 的示意图和它的动力臂 L。8.(辽宁丹东)如图 8 所示，活塞式抽水机 AOB 部分可视为杠杆，O 为支点，当与连杆相连的 B 点向上运动时，画出作用在手柄 A 点的最小动力 F1 及动力臂 L1 和 B 点所受的阻力F2。图 5 图 6 图 7 图 89.如图 9 是用开瓶扳手打开瓶盖的示意图，O 为支点，画出动力（F1）的力臂(L1)和阻力(F2)的示意图。10.如图 10 所示，某人站在 A 处用一根绳子和两个滑轮提起物体 B，画出最省力的绕线。11.用图 11 中滑轮组提升重物，若拉力 F 将绳子的自由端移动 1.5m 时，重物升高 0.5m，请在图中画出绳子的绕法。12. 请在图 12 中画出最省力的绳子的绕法。13.如图 13 所示，杠杆在力 F1、F2作用下处于平衡状态，L1为 F1的力臂。请在图中作出 F2的力臂 L2及力 F1。14. 图 14 中是用杠杆吊重物的示意图，请画出拉力 F1 对支点 O 的力臂，并画出挂重物的细绳对杠杆的拉力的示意图。15.在图 15 中画出使杠杆 OA 平衡时最小动力 F1的示意图和阻力 F2的力臂。16. 如 图 16 所 示 ， 曲 杆 AOBC 自 重 不 计 ， O 为 支 点 ，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请做出最小的力 F 的示意图及其力臂 L。 图 9 图 10 图 11 图 12图 13 图 14 图 15 图 16二、计算题(共 9 题,共 108 分)1.如图，学生课桌的质量为 9kg，桌面与地面有四个接触面，每个接...
