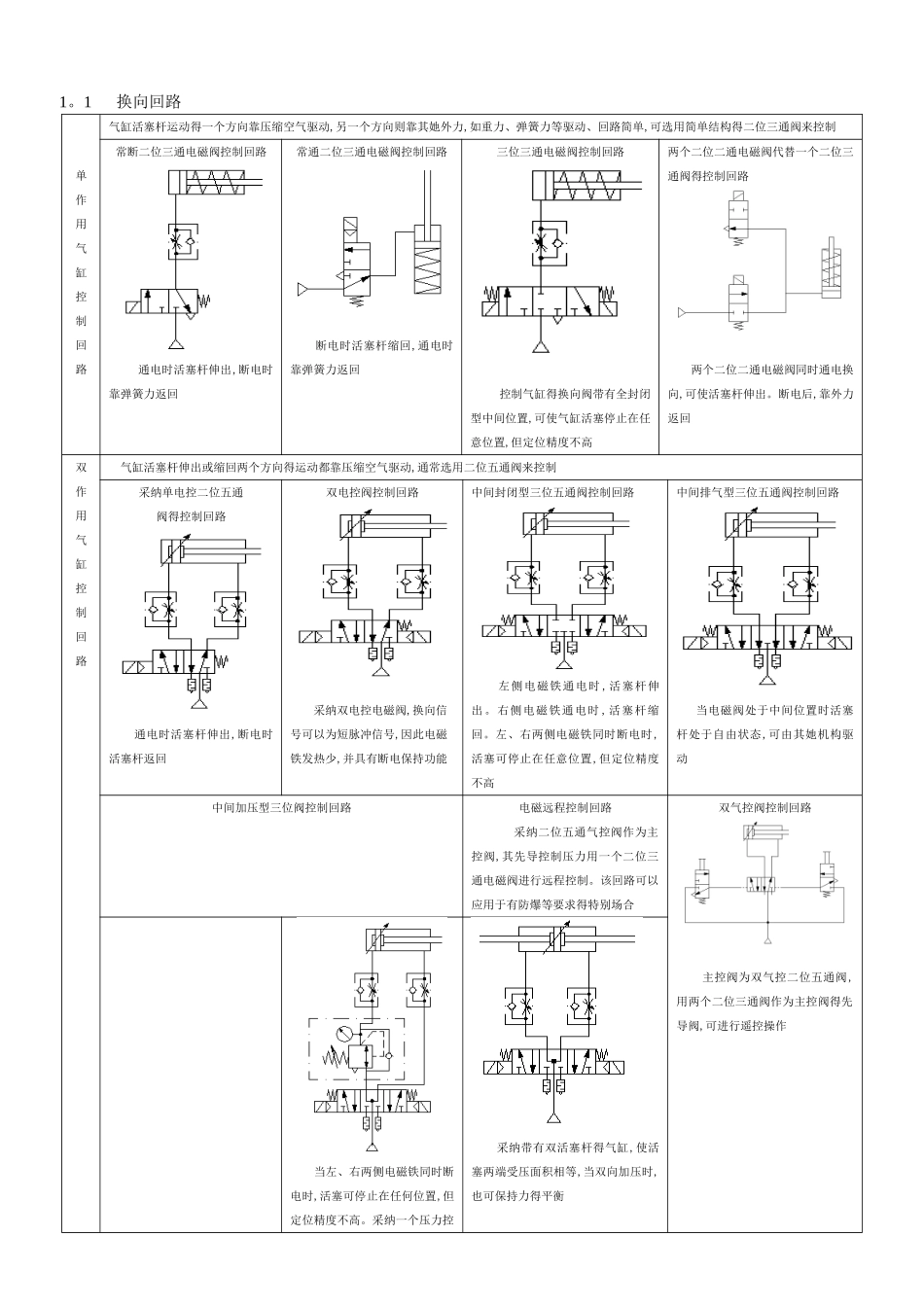

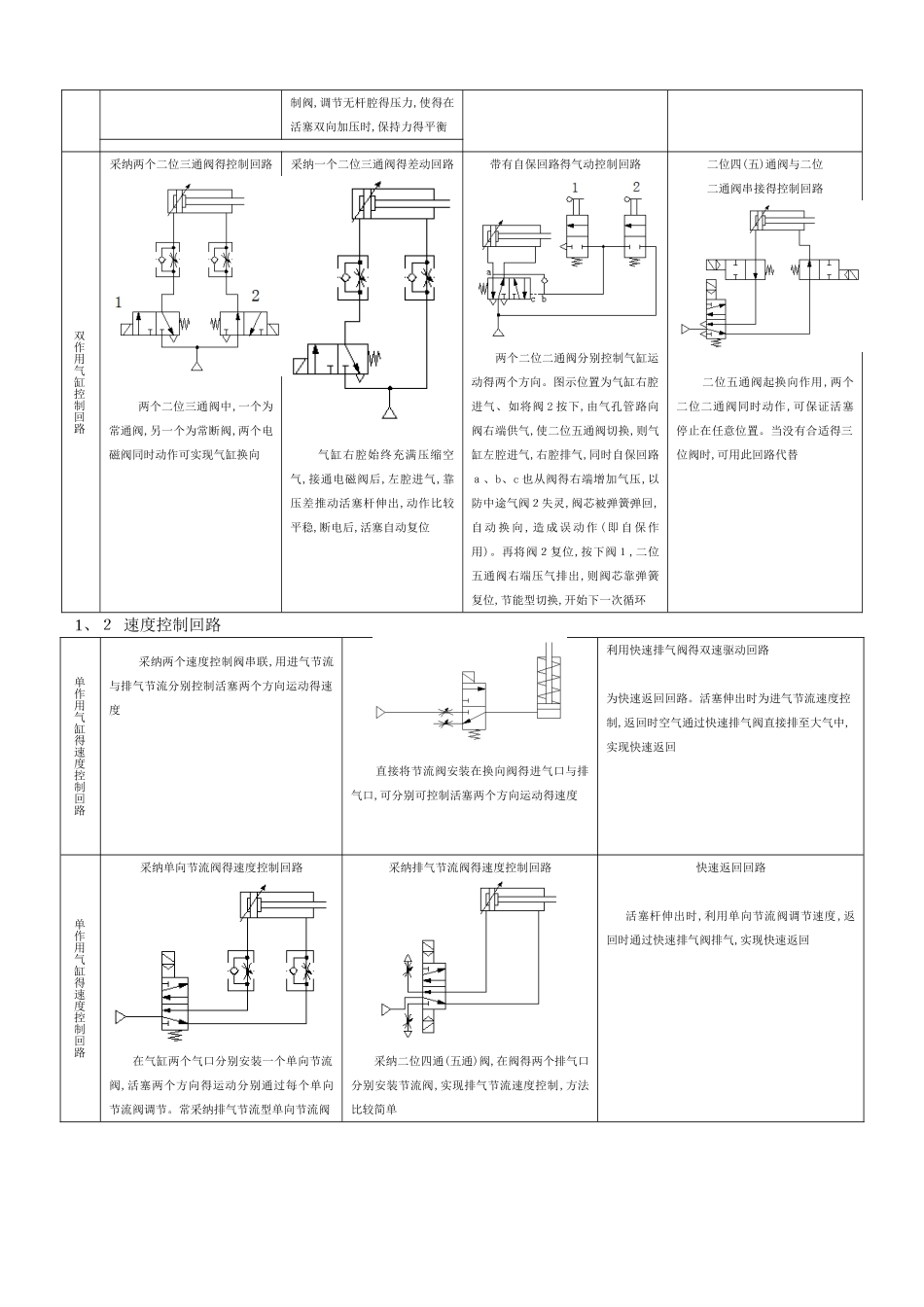

1。1 换向回路单作用气缸控制回路气缸活塞杆运动得一个方向靠压缩空气驱动,另一个方向则靠其她外力,如重力、弹簧力等驱动、回路简单,可选用简单结构得二位三通阀来控制常断二位三通电磁阀控制回路 通电时活塞杆伸出,断电时靠弹簧力返回常通二位三通电磁阀控制回路 断电时活塞杆缩回,通电时靠弹簧力返回三位三通电磁阀控制回路 控制气缸得换向阀带有全封闭型中间位置,可使气缸活塞停止在任意位置,但定位精度不高两个二位二通电磁阀代替一个二位三通阀得控制回路 两个二位二通电磁阀同时通电换向,可使活塞杆伸出。断电后,靠外力返回双作用气缸控制回路 气缸活塞杆伸出或缩回两个方向得运动都靠压缩空气驱动,通常选用二位五通阀来控制采纳单电控二位五通阀得控制回路 通电时活塞杆伸出,断电时活塞杆返回双电控阀控制回路 采纳双电控电磁阀,换向信号可以为短脉冲信号,因此电磁铁发热少,并具有断电保持功能中间封闭型三位五通阀控制回路 左侧电磁铁通电时 ,活塞杆伸出。右侧电磁铁通电时 ,活塞杆缩回。左、右两侧电磁铁同时断电时,活塞可停止在任意位置,但定位精度不高中间排气型三位五通阀控制回路 当电磁阀处于中间位置时活塞杆处于自由状态,可由其她机构驱动中间加压型三位阀控制回路电磁远程控制回路 采纳二位五通气控阀作为主控阀,其先导控制压力用一个二位三通电磁阀进行远程控制。该回路可以应用于有防爆等要求得特别场合双气控阀控制回路 主控阀为双气控二位五通阀,用两个二位三通阀作为主控阀得先导阀,可进行遥控操作 当左、右两侧电磁铁同时断电时,活塞可停止在任何位置,但定位精度不高。采纳一个压力控 采纳带有双活塞杆得气缸,使活塞两端受压面积相等,当双向加压时,也可保持力得平衡制阀,调节无杆腔得压力,使得在活塞双向加压时,保持力得平衡双作用气缸控制回路采纳两个二位三通阀得控制回路 两个二位三通阀中,一个为常通阀,另一个为常断阀,两个电磁阀同时动作可实现气缸换向采纳一个二位三通阀得差动回路 气缸右腔始终充满压缩空气,接通电磁阀后,左腔进气,靠压差推动活塞杆伸出,动作比较平稳,断电后,活塞自动复位带有自保回路得气动控制回路 两个二位二通阀分别控制气缸运动得两个方向。图示位置为气缸右腔进气、如将阀 2 按下,由气孔管路向阀右端供气,使二位五通阀切换,则气缸左腔进气,右腔排气,同时自保回路ａ、b、c 也从阀得右端增加气压,以防中途气阀２失灵,阀芯被弹簧弹回,自 动 换 向 , 造 成 误 动 ...
