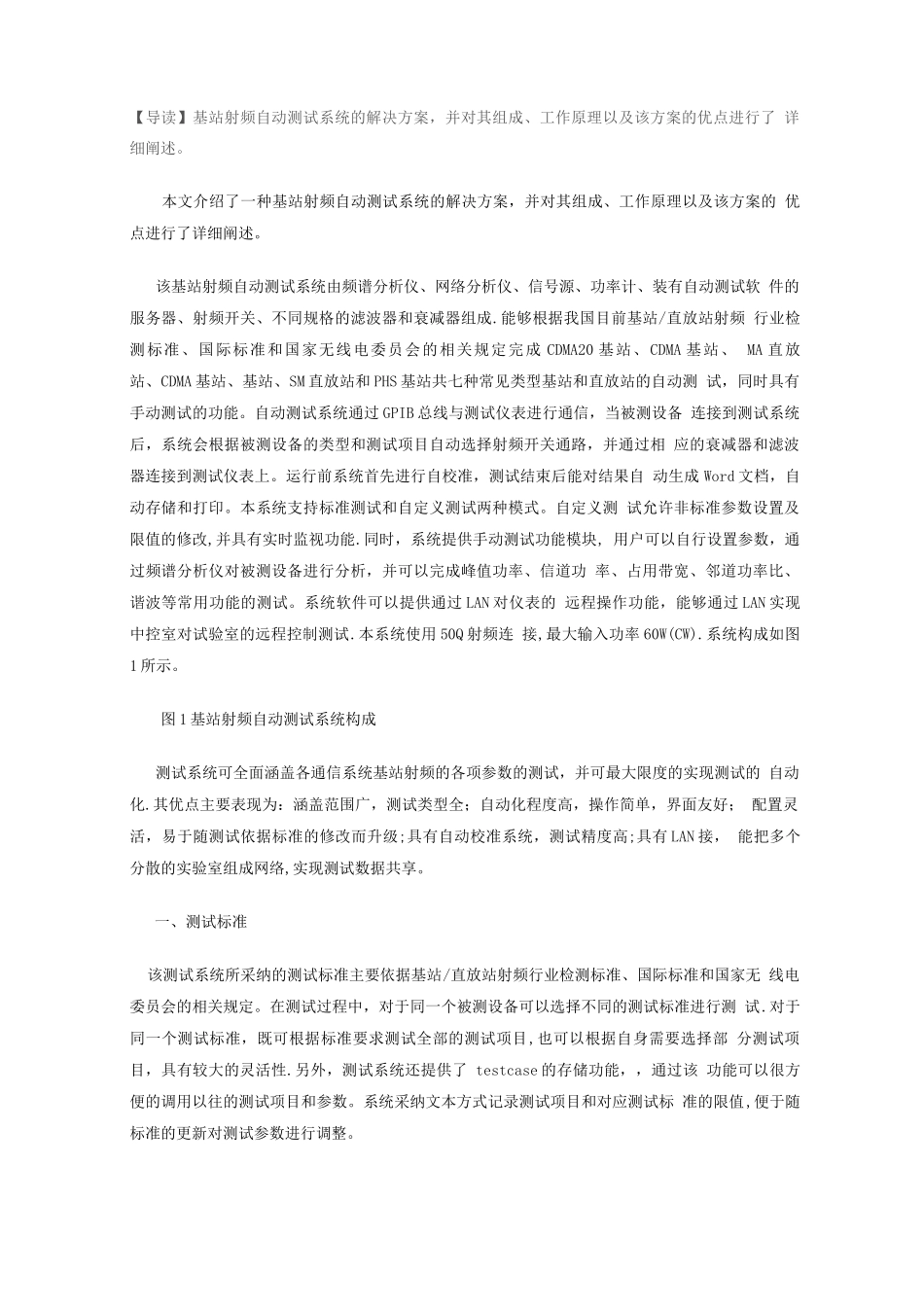

【导读】基站射频自动测试系统的解决方案，并对其组成、工作原理以及该方案的优点进行了 详细阐述。本文介绍了一种基站射频自动测试系统的解决方案，并对其组成、工作原理以及该方案的 优点进行了详细阐述。该基站射频自动测试系统由频谱分析仪、网络分析仪、信号源、功率计、装有自动测试软 件的服务器、射频开关、不同规格的滤波器和衰减器组成.能够根据我国目前基站/直放站射频 行业检测标准、国际标准和国家无线电委员会的相关规定完成 CDMA20 基站、CDMA 基站、 MA 直放站、CDMA 基站、基站、SM 直放站和 PHS 基站共七种常见类型基站和直放站的自动测 试，同时具有手动测试的功能。自动测试系统通过 GPIB 总线与测试仪表进行通信，当被测设备 连接到测试系统后，系统会根据被测设备的类型和测试项目自动选择射频开关通路，并通过相 应的衰减器和滤波器连接到测试仪表上。运行前系统首先进行自校准，测试结束后能对结果自 动生成 Word 文档，自动存储和打印。本系统支持标准测试和自定义测试两种模式。自定义测 试允许非标准参数设置及限值的修改,并具有实时监视功能.同时，系统提供手动测试功能模块, 用户可以自行设置参数，通过频谱分析仪对被测设备进行分析，并可以完成峰值功率、信道功 率、占用带宽、邻道功率比、谐波等常用功能的测试。系统软件可以提供通过 LAN 对仪表的 远程操作功能，能够通过 LAN 实现中控室对试验室的远程控制测试.本系统使用 50Q 射频连 接,最大输入功率 60W(CW).系统构成如图1 所示。图 1 基站射频自动测试系统构成测试系统可全面涵盖各通信系统基站射频的各项参数的测试，并可最大限度的实现测试的 自动化.其优点主要表现为：涵盖范围广，测试类型全；自动化程度高，操作简单，界面友好； 配置灵活，易于随测试依据标准的修改而升级;具有自动校准系统，测试精度高;具有 LAN 接， 能把多个分散的实验室组成网络,实现测试数据共享。一、测试标准该测试系统所采纳的测试标准主要依据基站/直放站射频行业检测标准、国际标准和国家无 线电委员会的相关规定。在测试过程中，对于同一个被测设备可以选择不同的测试标准进行测 试.对于同一个测试标准，既可根据标准要求测试全部的测试项目,也可以根据自身需要选择部 分测试项目，具有较大的灵活性.另外，测试系统还提供了 testcase 的存储功能，，通过该 功能可以很方便的调用以往的测试项目和参数。系统采纳文本方式记...
