塑钢门窗计算书

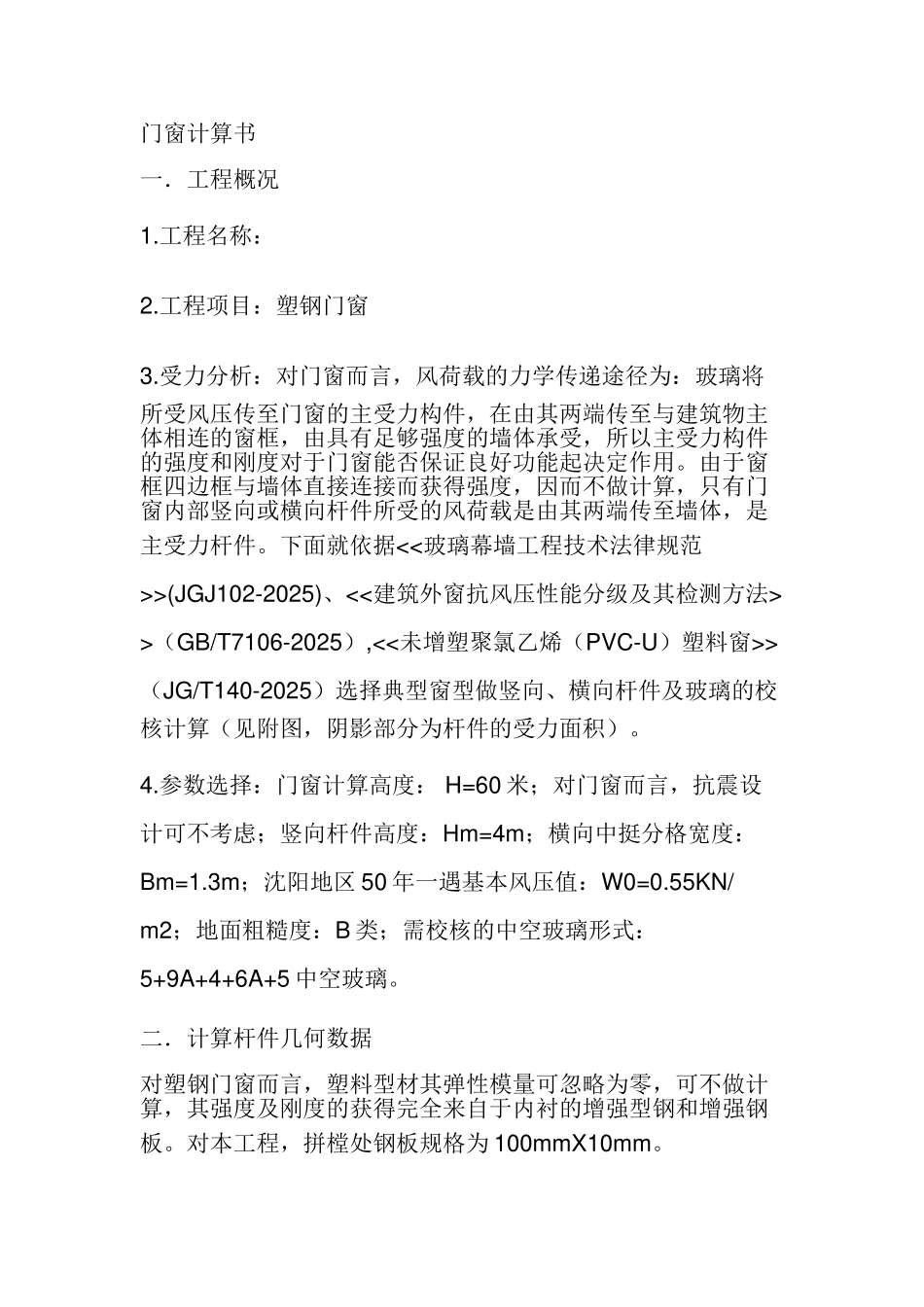

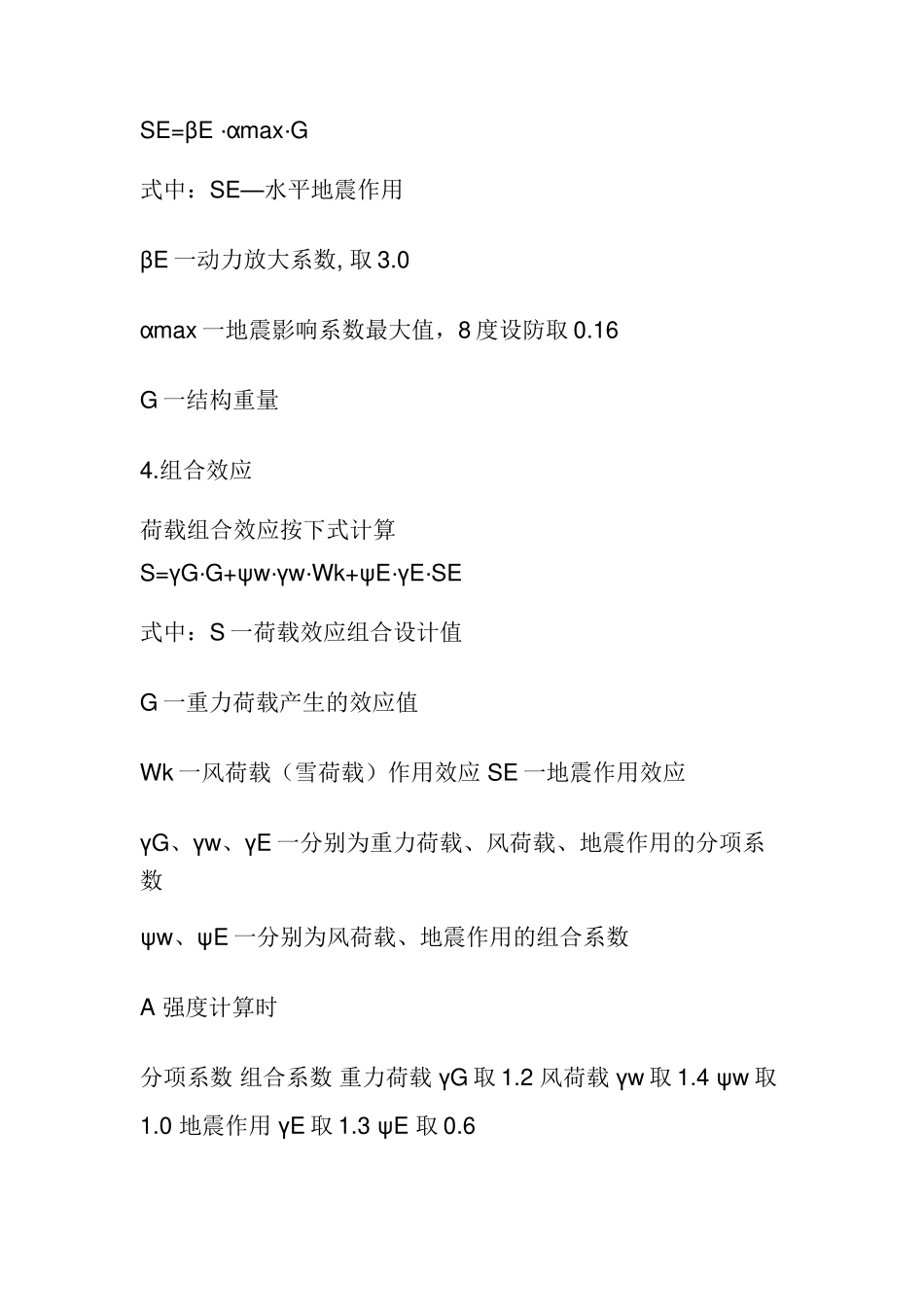

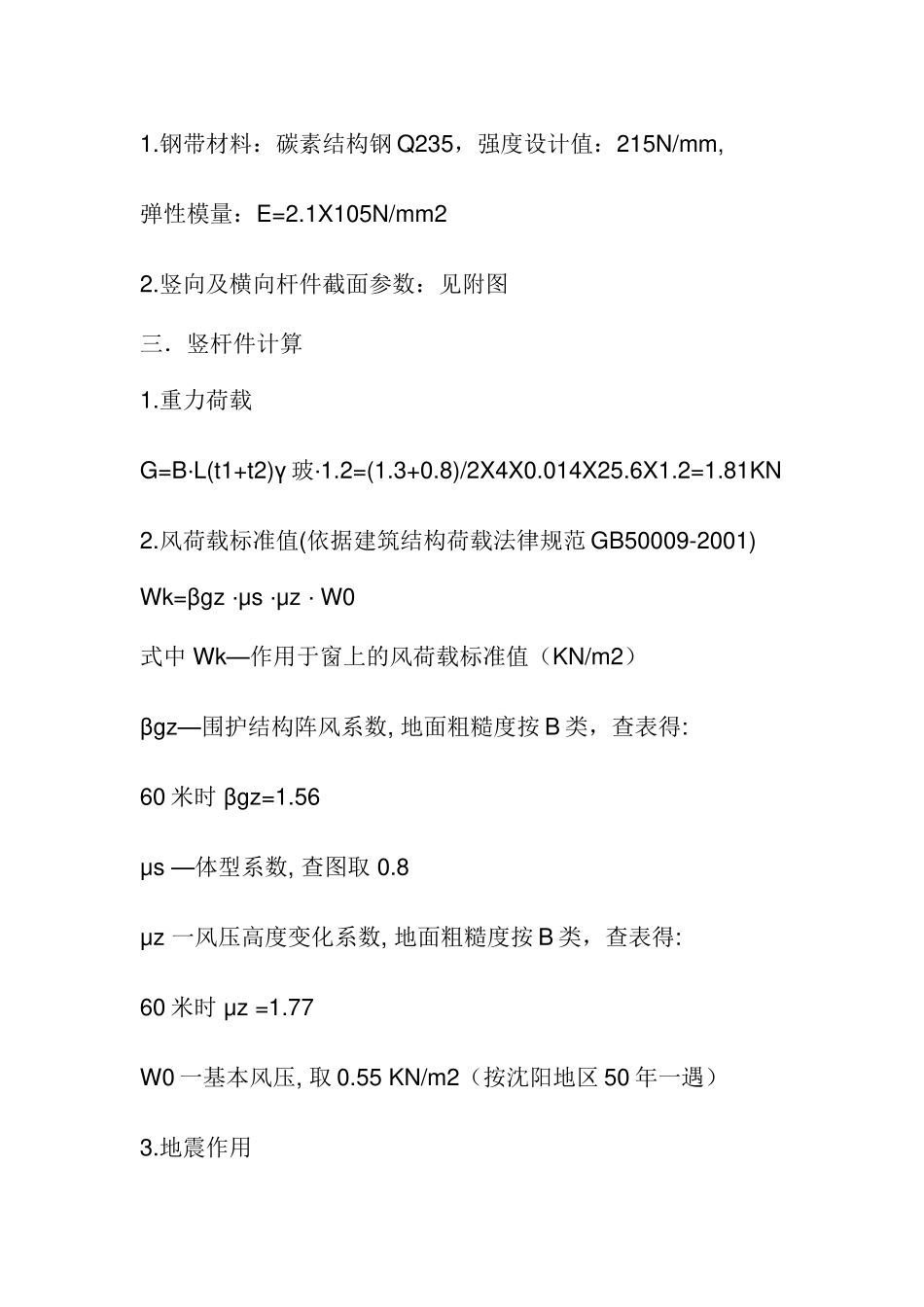

门窗计算书一．工程概况1.工程名称：2.工程项目：塑钢门窗3.受力分析：对门窗而言，风荷载的力学传递途径为：玻璃将所受风压传至门窗的主受力构件，在由其两端传至与建筑物主体相连的窗框，由具有足够强度的墙体承受，所以主受力构件的强度和刚度对于门窗能否保证良好功能起决定作用。由于窗框四边框与墙体直接连接而获得强度，因而不做计算，只有门窗内部竖向或横向杆件所受的风荷载是由其两端传至墙体，是主受力杆件。下面就依据<<玻璃幕墙工程技术法律规范>>(JGJ102-2025)、<<建筑外窗抗风压性能分级及其检测方法>>（GB/T7106-2025）,<<未增塑聚氯乙烯（PVC-U）塑料窗>>（JG/T140-2025）选择典型窗型做竖向、横向杆件及玻璃的校核计算（见附图，阴影部分为杆件的受力面积）。4.参数选择：门窗计算高度： H=60 米；对门窗而言，抗震设计可不考虑；竖向杆件高度：Hm=4m；横向中挺分格宽度：Bm=1.3m；沈阳地区 50 年一遇基本风压值：W0=0.55KN/m2；地面粗糙度：B 类；需校核的中空玻璃形式：5+9A+4+6A+5 中空玻璃。二．计算杆件几何数据对塑钢门窗而言，塑料型材其弹性模量可忽略为零，可不做计算，其强度及刚度的获得完全来自于内衬的增强型钢和增强钢板。对本工程，拼樘处钢板规格为 100mmX10mm。1.钢带材料：碳素结构钢 Q235，强度设计值：215N/mm,弹性模量：E=2.1X105N/mm22.竖向及横向杆件截面参数：见附图三．竖杆件计算1.重力荷载G=B·L(t1+t2)γ 玻·1.2=(1.3+0.8)/2X4X0.014X25.6X1.2=1.81KN2.风荷载标准值(依据建筑结构荷载法律规范 GB50009-2001)Wk=βgz ·μs ·μz · W0式中 Wk—作用于窗上的风荷载标准值（KN/m2）βgz—围护结构阵风系数, 地面粗糙度按 B 类，查表得:60 米时 βgz=1.56μs —体型系数, 查图取 0.8μz 一风压高度变化系数, 地面粗糙度按 B 类，查表得:60 米时 μz =1.77W0 一基本风压, 取 0.55 KN/m2（按沈阳地区 50 年一遇）3.地震作用SE=βE ·αmax·G式中：SE—水平地震作用βE 一动力放大系数, 取 3.0αmax 一地震影响系数最大值，8 度设防取 0.16G 一结构重量4.组合效应荷载组合效应按下式计算S=γG·G+ψw·γw·Wk+ψE·γE·SE式中：S 一荷载效应组合设计值G 一重力荷载产生的效应值Wk 一风荷载（雪荷载）作用效应 SE 一地震作用效应γG、γw、γE 一分别为重力荷载、风荷载、地震作用的分项系数ψw、ψE 一分别为风荷载、地震作用的组合系数A 强度计...
