starccm实例教程VIP免费

starccm实例教程_第1页
1/33

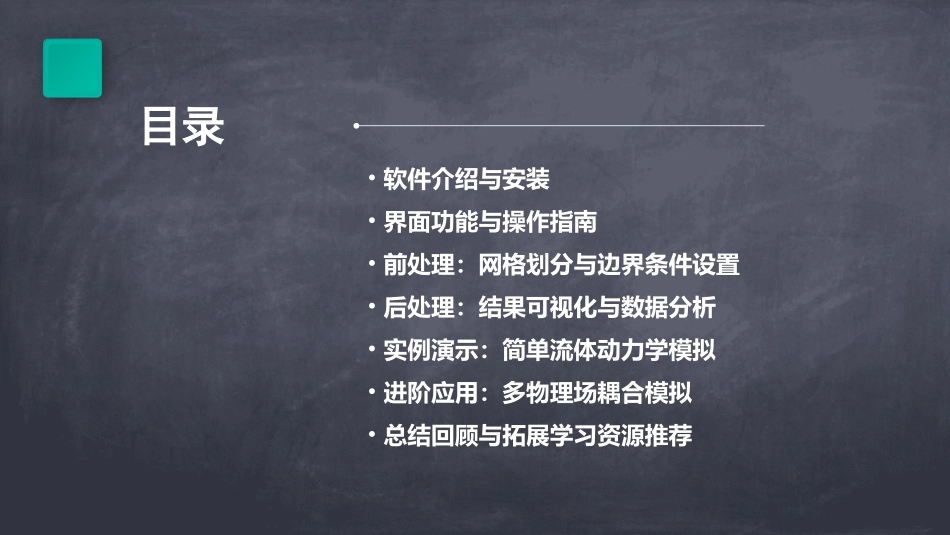

starccm实例教程_第2页
2/33

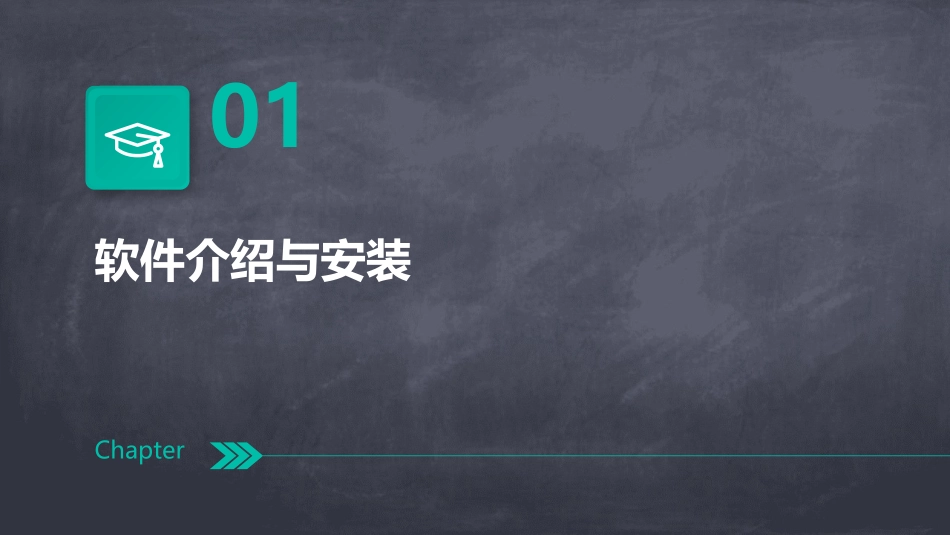

starccm实例教程_第3页
3/33
starccm实例教程目录•软件介绍与安装•界面功能与操作指南•前处理:网格划分与边界条件设置•后处理:结果可视化与数据分析•实例演示:简单流体动力学模拟•进阶应用:多物理场耦合模拟•总结回顾与拓展学习资源推荐01软件介绍与安装ChapterStar-CCM+是一款高级的多物理场仿真软件,广泛应用于航空航天、汽车、能源、生命科学等领域。该软件提供了丰富的物理模型库和强大的求解器,支持从几何建模到后处理的完整工作流程。Star-CCM+具有高度的灵活性和可扩展性,能够满足不同用户的个性化需求。Star-CCM+概述01020304一体化的工作环境Star-CCM+将几何建模、网格生成、物理设置、求解和后处理等步骤集成在一个统一的环境中,提高了工作效率。高质量的网格生成Star-CCM+具备先进的网格生成技术,能够生成高质量的计算网格,提高仿真的准确性和效率。强大的物理模型库软件内置了丰富的物理模型,包括流体动力学、传热、传质、电磁学、结构力学等,支持多物理场耦合仿真。高效的求解器软件采用了先进的数值算法和并行计算技术,能够快速准确地求解复杂的物理问题。软件特点与优势安装步骤及注意事项0102031.下载Star-CCM+安装包并解压到指定目录。2.运行安装程序,按照提示进行安装。安装步骤安装步骤及注意事项3.选择安装类型(典型安装或自定义安装),设置安装路径和其他选项。4.等待安装完成,启动Star-CCM+软件。安装步骤及注意事项01注意事项021.确保计算机满足软件的最低系统要求,包括操作系统、内存、硬盘空间等。032.在安装过程中,建议关闭其他正在运行的程序,以免影响安装速度和成功率。043.安装完成后,及时更新软件到最新版本,以获取最新的功能和性能改进。02界面功能与操作指南Chapter01020304包括菜单栏、工具栏、项目树、属性窗口等。主界面显示三维模型,支持缩放、旋转、平移等操作。模型视图区展示模拟结果,如流场、温度场、压力场等。结果视图区显示计算过程中的日志信息,如错误、警告、计算进度等。日志窗口界面布局及功能区域划分文件操作新建、打开、保存、另存为等。视图操作缩放、旋转、平移、重置视图等。选择工具点选、框选、反选等。快捷键Ctrl+C(复制)、Ctrl+V(粘贴)、Ctrl+Z(撤销)等。常用工具栏与快捷键使用03格式转换可将模型在不同格式之间进行转换,以满足不同软件之间的兼容性需求。01导入模型支持多种CAD格式,如STEP、IGES、STL等。02导出模型可将模型导出为STL、VRML等格式。模型导入、导出及格式转换03前处理:网格划分与边界条件设置Chapter使用专业的网格划分软件如ICEM、Gridgen等,或直接在STAR-CCM+中进行网格划分。适用于复杂几何形状,能够自动适应边界形状。生成过程相对较慢,但灵活性高。对于简单几何形状,结构化网格生成快速且质量高。使用笛卡尔坐标系进行划分,网格节点排列有序。结合结构化与非结构化网格的优点,根据需要在不同区域使用不同类型的网格。非结构化网格结构化网格混合网格网格划分工具网格类型选择及划分方法入口边界条件出口边界条件壁面边界条件对称边界条件边界条件设置与参数调整设置速度、压力、温度等参数,根据实际问题选择合适的入口条件类型。设置壁面类型(如无滑移、滑移壁面等),以及壁面温度、粗糙度等参数。设置压力、流量等参数,确保流动在出口处得到合理描述。对于具有对称性的流动问题,可设置对称边界以减少计算量。根据问题性质选择合适的求解器,如分离式求解器、耦合式求解器等。求解器类型离散格式松弛因子与迭代步数并行计算配置选择合适的离散格式,如一阶迎风格式、二阶迎风格式等,以平衡计算精度与稳定性。调整松弛因子和迭代步数以加速收敛,同时保证计算稳定性。根据计算资源和问题规模,合理配置并行计算参数以提高计算效率。求解器选择与参数配置04后处理:结果可视化与数据分析Chapter使用Star-CCM+的后处理模块,可以方便地导入和读取仿真结果文件。通过指定文件路径和文件格式,可以将结果数据加载到后处理环境中。在后处理界面中,可以根据需要调整结果的显示设置。例如,可以选择显示的物理量、调整颜色映射、设置透明度等,以便更好地观察和分析结果。读取...
