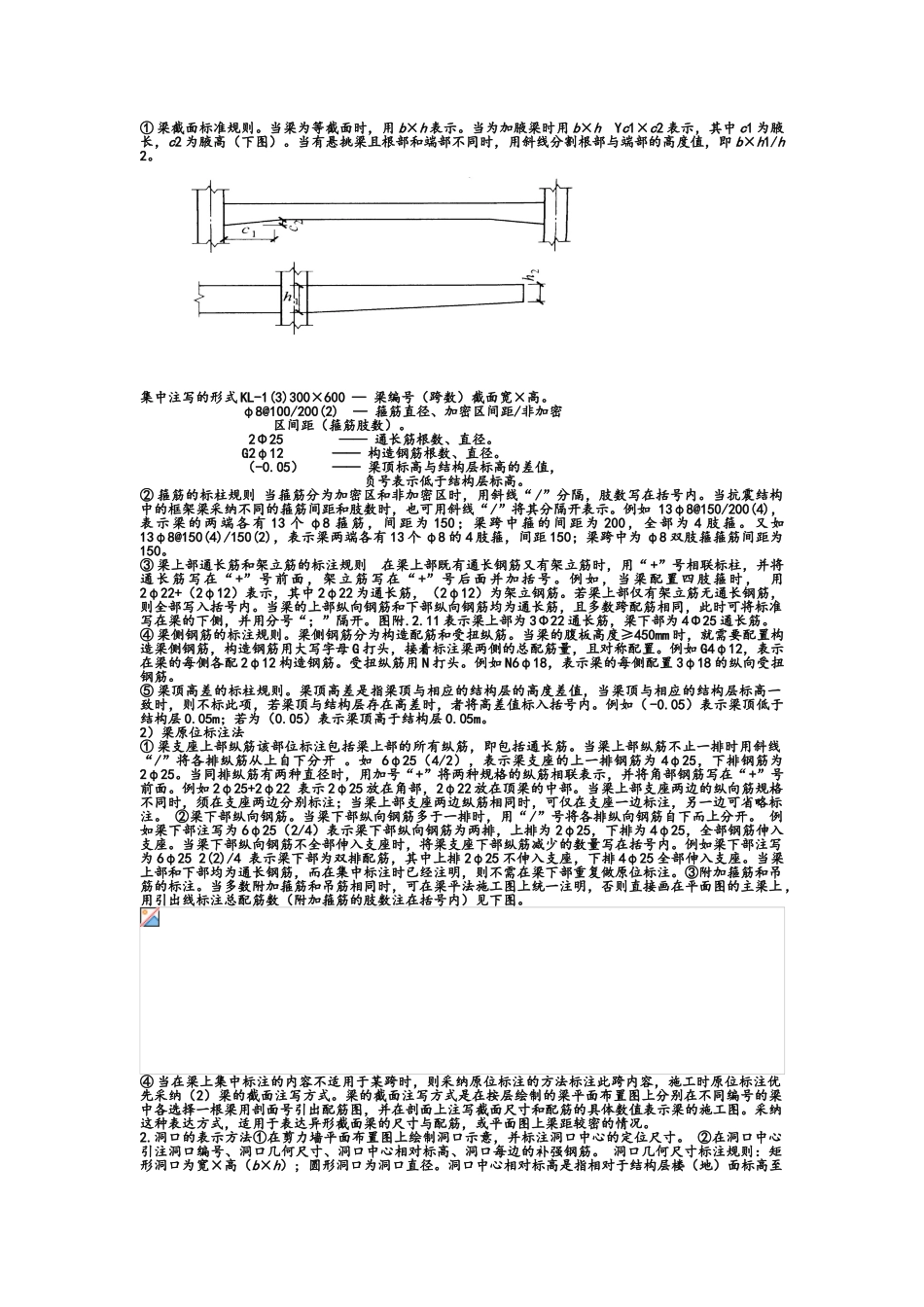

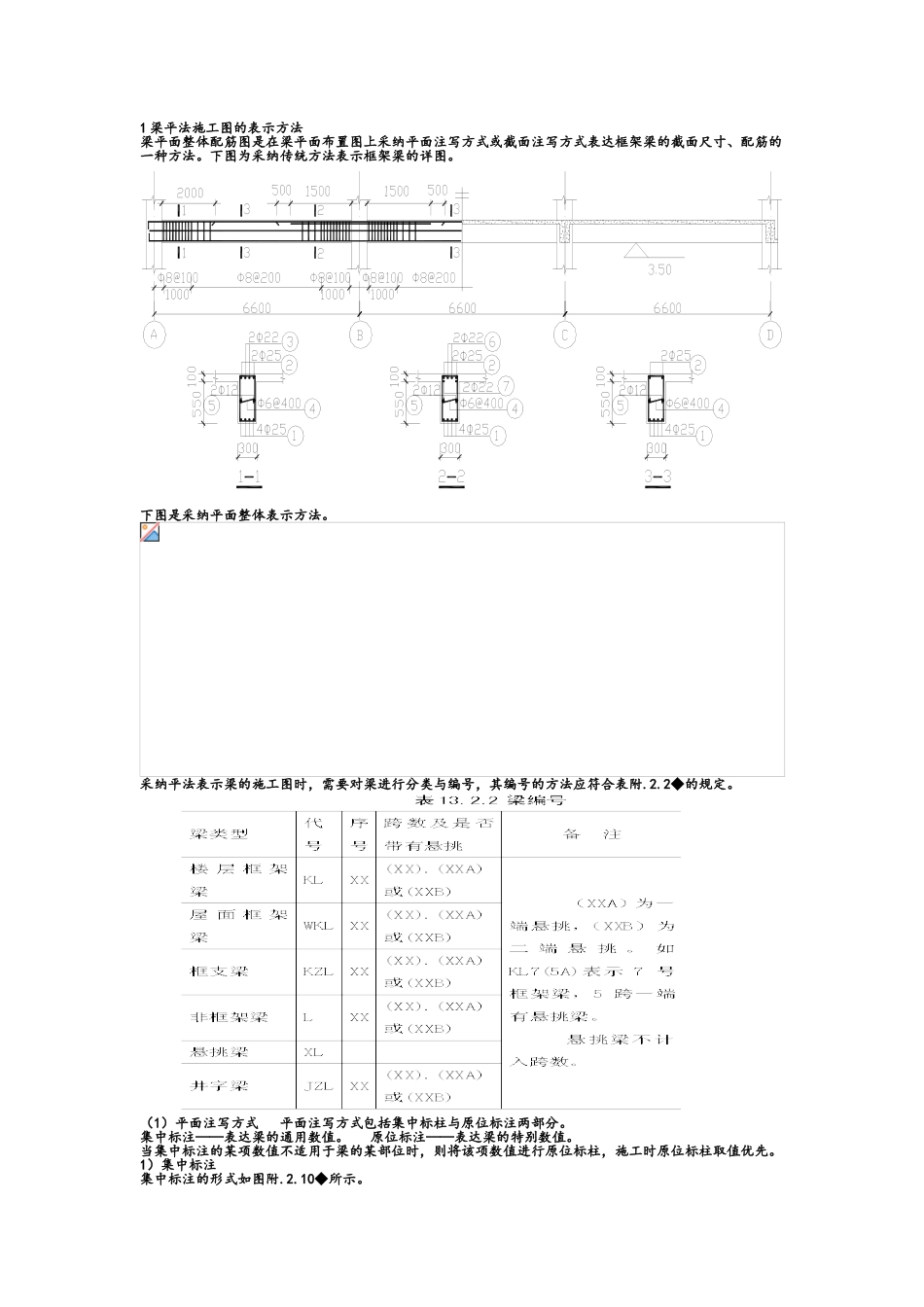

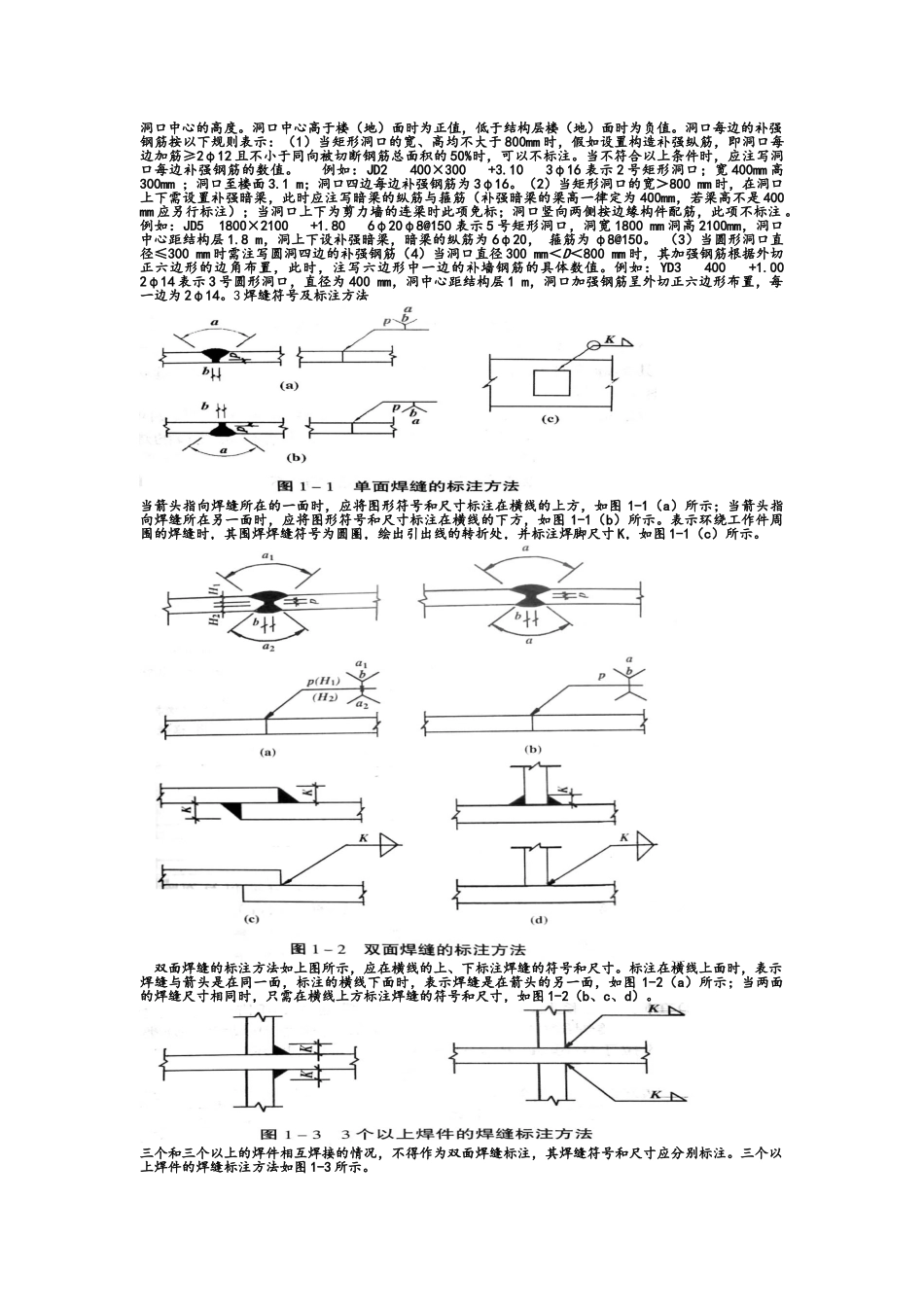

1 梁平法施工图的表示方法梁平面整体配筋图是在梁平面布置图上采纳平面注写方式或截面注写方式表达框架梁的截面尺寸、配筋的一种方法。下图为采纳传统方法表示框架梁的详图。下图是采纳平面整体表示方法。采纳平法表示梁的施工图时，需要对梁进行分类与编号，其编号的方法应符合表附.2.2◆的规定。（1）平面注写方式 平面注写方式包括集中标柱与原位标注两部分。集中标注——表达梁的通用数值。 原位标注——表达梁的特别数值。当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。1）集中标注集中标注的形式如图附.2.10◆所示。① 梁截面标准规则。当梁为等截面时，用 b×h 表示。当为加腋梁时用 b×h Yc1×c2 表示，其中 c1 为腋长，c2 为腋高（下图）。当有悬挑梁且根部和端部不同时，用斜线分割根部与端部的高度值，即 b×h1/h2。 集中注写的形式 KL-1(3)300×600 — 梁编号（跨数）截面宽×高。φ8@100/200(2) — 箍筋直径、加密区间距/非加密 区间距（箍筋肢数）。2Φ25 —— 通长筋根数、直径。G2φ12 —— 构造钢筋根数、直径。（-0.05） —— 梁顶标高与结构层标高的差值， 负号表示低于结构层标高。② 箍筋的标柱规则 当箍筋分为加密区和非加密区时，用斜线“ /”分隔，肢数写在括号内。当抗震结构中的框架梁采纳不同的箍筋间距和肢数时，也可用斜线“/”将其分隔开表示。例如 13φ8@150/200(4)，表示梁的两端各有 13 个 φ8 箍筋，间距为 150 ；梁跨中箍的间距为 200 ，全部为 4 肢箍。又如 13φ8@150(4)/150(2)，表示梁两端各有 13 个 φ8 的 4 肢箍，间距 150；梁跨中为 φ8 双肢箍箍筋间距为150。③ 梁上部通长筋和架立筋的标注规则 在梁上部既有通长钢筋又有架立筋时，用“ +”号相联标柱，并将通长筋写在“ +”号前面，架立筋写在“ +”号后面并加括号。例如，当梁配置四肢箍时， 用2φ22+（2φ12）表示，其中 2φ22 为通长筋，（2φ12）为架立钢筋。若梁上部仅有架立筋无通长钢筋，则全部写入括号内。当梁的上部纵向钢筋和下部纵向钢筋均为通长筋，且多数跨配筋相同，此时可将标准写在梁的下侧，并用分号“；”隔开。图附.2.11 表示梁上部为 3Φ22 通长筋，梁下部为 4Φ25 通长筋。 ④ 梁侧钢筋的标注规则。梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹板高度≥450mm 时，就需要配置构造梁侧钢筋，构造钢筋用大写字...
