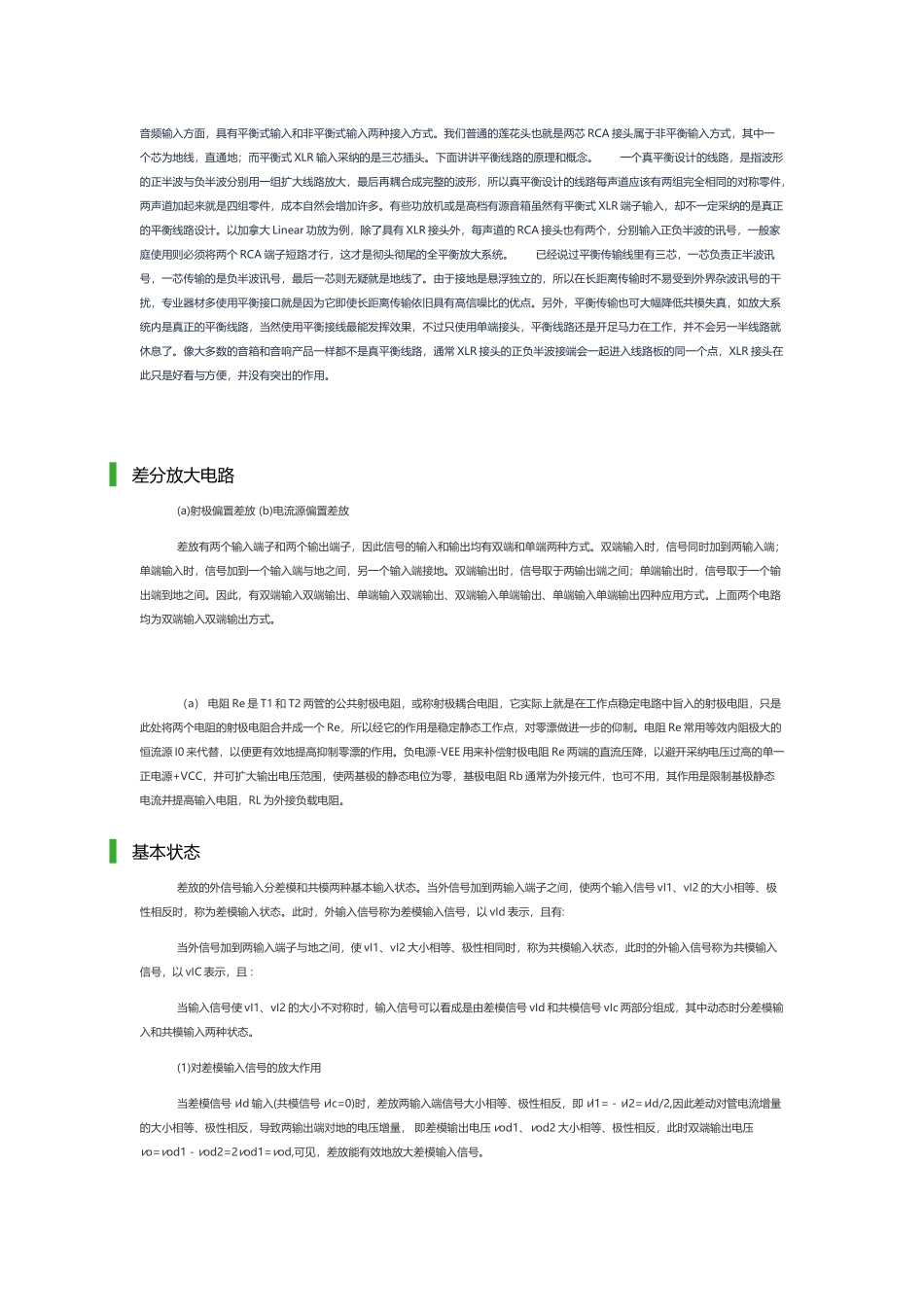

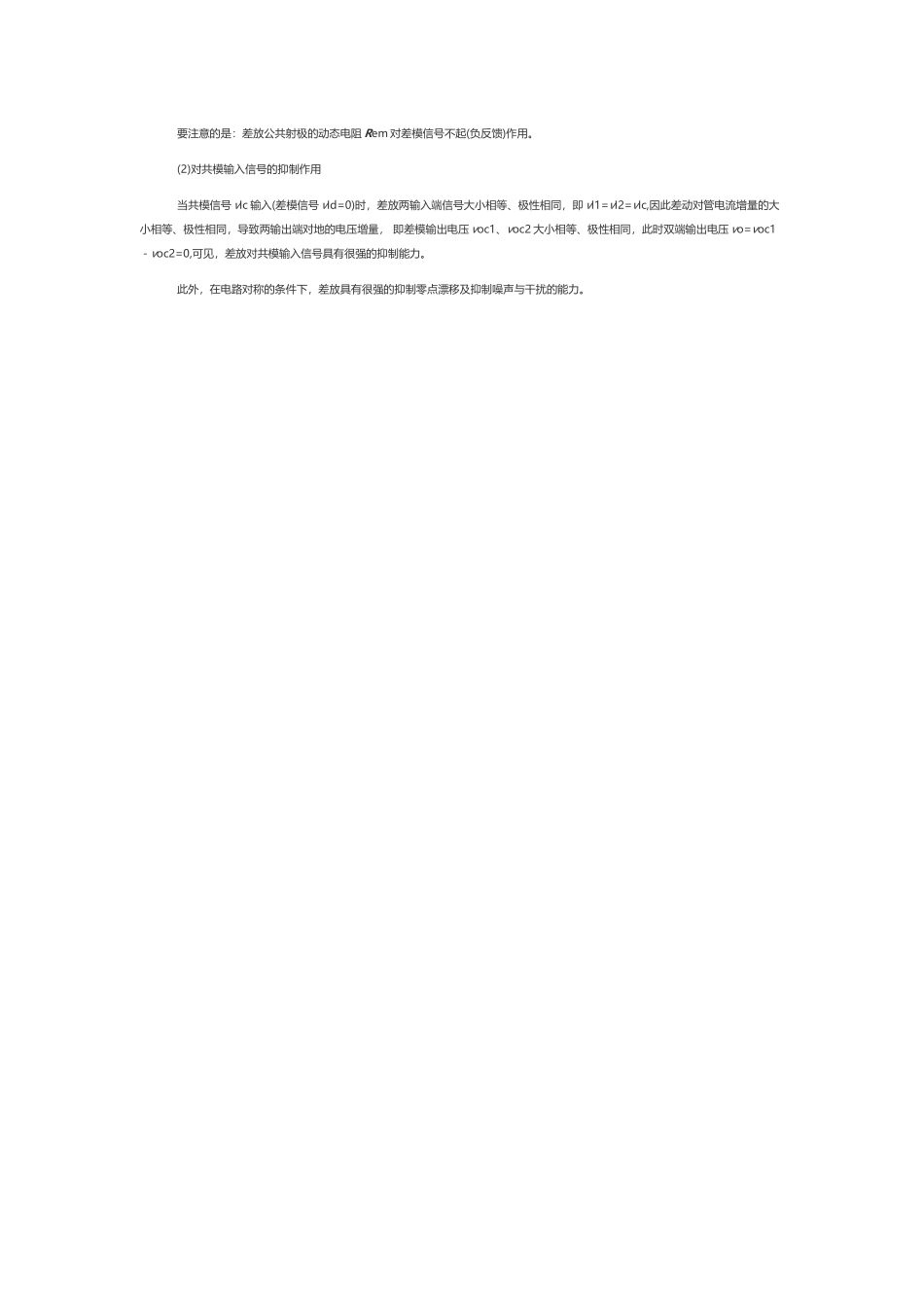

平衡式输入跟差分输入原理(2 页)Good is good, but better carries it.精益求精，善益求善。音频输入方面，具有平衡式输入和非平衡式输入两种接入方式。我们普通的莲花头也就是两芯 RCA 接头属于非平衡输入方式，其中一个芯为地线，直通地；而平衡式 XLR 输入采纳的是三芯插头。下面讲讲平衡线路的原理和概念。 一个真平衡设计的线路，是指波形的正半波与负半波分别用一组扩大线路放大，最后再耦合成完整的波形，所以真平衡设计的线路每声道应该有两组完全相同的对称零件，两声道加起来就是四组零件，成本自然会增加许多。有些功放机或是高档有源音箱虽然有平衡式 XLR 端子输入，却不一定采纳的是真正的平衡线路设计。以加拿大 Linear 功放为例，除了具有 XLR 接头外，每声道的 RCA 接头也有两个，分别输入正负半波的讯号，一般家庭使用则必须将两个 RCA 端子短路才行，这才是彻头彻尾的全平衡放大系统。 已经说过平衡传输线里有三芯，一芯负责正半波讯号，一芯传输的是负半波讯号，最后一芯则无疑就是地线了。由于接地是悬浮独立的，所以在长距离传输时不易受到外界杂波讯号的干扰，专业器材多使用平衡接口就是因为它即使长距离传输依旧具有高信噪比的优点。另外，平衡传输也可大幅降低共模失真，如放大系统内是真正的平衡线路，当然使用平衡接线最能发挥效果，不过只使用单端接头，平衡线路还是开足马力在工作，并不会另一半线路就休息了。像大多数的音箱和音响产品一样都不是真平衡线路，通常 XLR 接头的正负半波接端会一起进入线路板的同一个点，XLR 接头在此只是好看与方便，并没有突出的作用。差分放大电路(a)射极偏置差放 (b)电流源偏置差放差放有两个输入端子和两个输出端子，因此信号的输入和输出均有双端和单端两种方式。双端输入时，信号同时加到两输入端；单端输入时，信号加到一个输入端与地之间，另一个输入端接地。双端输出时，信号取于两输出端之间；单端输出时，信号取于一个输出端到地之间。因此，有双端输入双端输出、单端输入双端输出、双端输入单端输出、单端输入单端输出四种应用方式。上面两个电路均为双端输入双端输出方式。（a） 电阻 Re 是 T1 和 T2 两管的公共射极电阻，或称射极耦合电阻，它实际上就是在工作点稳定电路中旨入的射极电阻，只是此处将两个电阻的射极电阻合并成一个 Re，所以经它的作用是稳定静态工作点，对零漂做进一步的仰制。电阻 Re 常用等效内阻极大的恒流源...
