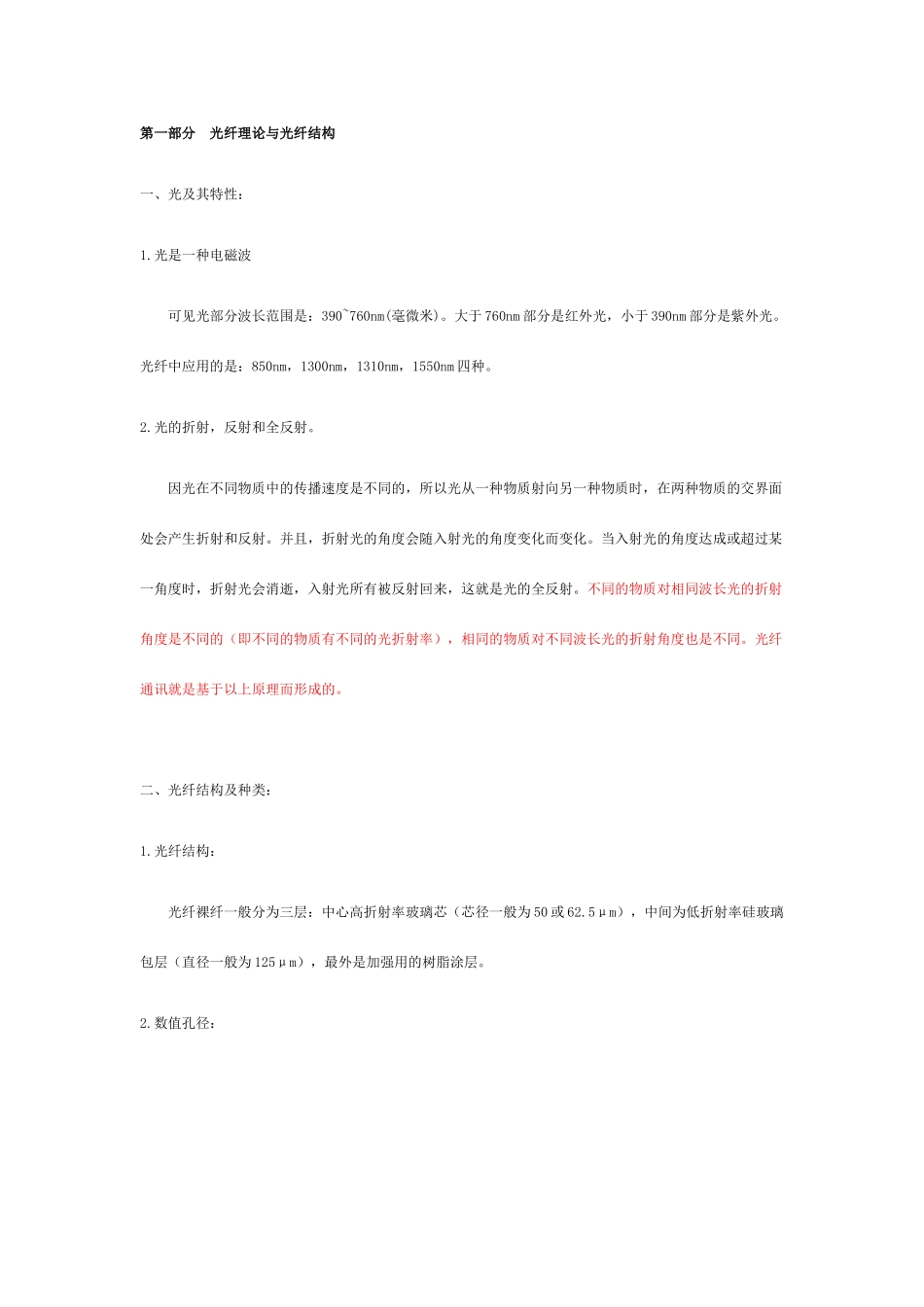

第一部分 光纤理论与光纤结构 一、光及其特性：1.光是一种电磁波 可见光部分波长范围是：390~760nm(毫微米)。大于 760nm 部分是红外光，小于 390nm 部分是紫外光。光纤中应用的是：850nm，1300nm，1310nm，1550nm 四种。 2.光的折射，反射和全反射。 因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。并且，折射光的角度会随入射光的角度变化而变化。当入射光的角度达成或超过某一角度时，折射光会消逝，入射光所有被反射回来，这就是光的全反射。不同的物质对相同波长光的折射角度是不同的（即不同的物质有不同的光折射率），相同的物质对不同波长光的折射角度也是不同。光纤通讯就是基于以上原理而形成的。二、光纤结构及种类：1.光纤结构： 光纤裸纤一般分为三层：中心高折射率玻璃芯（芯径一般为 50 或 62.5μm），中间为低折射率硅玻璃包层（直径一般为 125μm），最外是加强用的树脂涂层。2.数值孔径： 入射到光纤端面的光并不能所有被光纤所传输，只是在某个角度范围内的入射光才可以。这个角度就称为光纤的数值孔径。光纤的数值孔径大些对于光纤的对接是有利的。不同厂家生产的光纤的数值孔径不同（AT&TCORNING）。3.光纤的种类：A.按光在光纤中的传输模式可分为：单摸光纤和多模光纤。 多模光纤：中心玻璃芯较粗（50 或 62.5μm），可传多种模式的光。但其模间色散较大，这就限制了传输数字信号的频率，并且随距离的增长会更加严重。例如：600MB/KM 的光纤在 2KM 时则只有 300MB 的带宽了。因此，多模光纤传输的距离就比较近，一般只有几公里。单模光纤：中心玻璃芯较细（芯径一般为9 或 10μm），只能传一种模式的光。因此，其模间色散很小，合用于远程通讯，但其色度色散起重要作用，这样单模光纤对光源的谱宽和稳定性有较高的规定，即谱宽要窄，稳定性要好。B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。 常规型：光纤生产长家将光纤传输频率最佳化在单一波长的光上，如 1300nm。 色散位移型：光纤生产长家将光纤传输频率最佳化在两个波长的光上，如：1300nm 和 1550nm。C.按折射率分布情况分：突变型和渐变型光纤。 突变型：光纤中心芯到玻璃包层的折射率是突变的。其成本低，模间色散高。合用于短途低速通讯，如：工控。但单模光纤由于模间色散很小，所以单模光纤都采纳突变型。 渐变型光纤：光纤中心芯到玻璃包层...
