接地电阻地测量方法

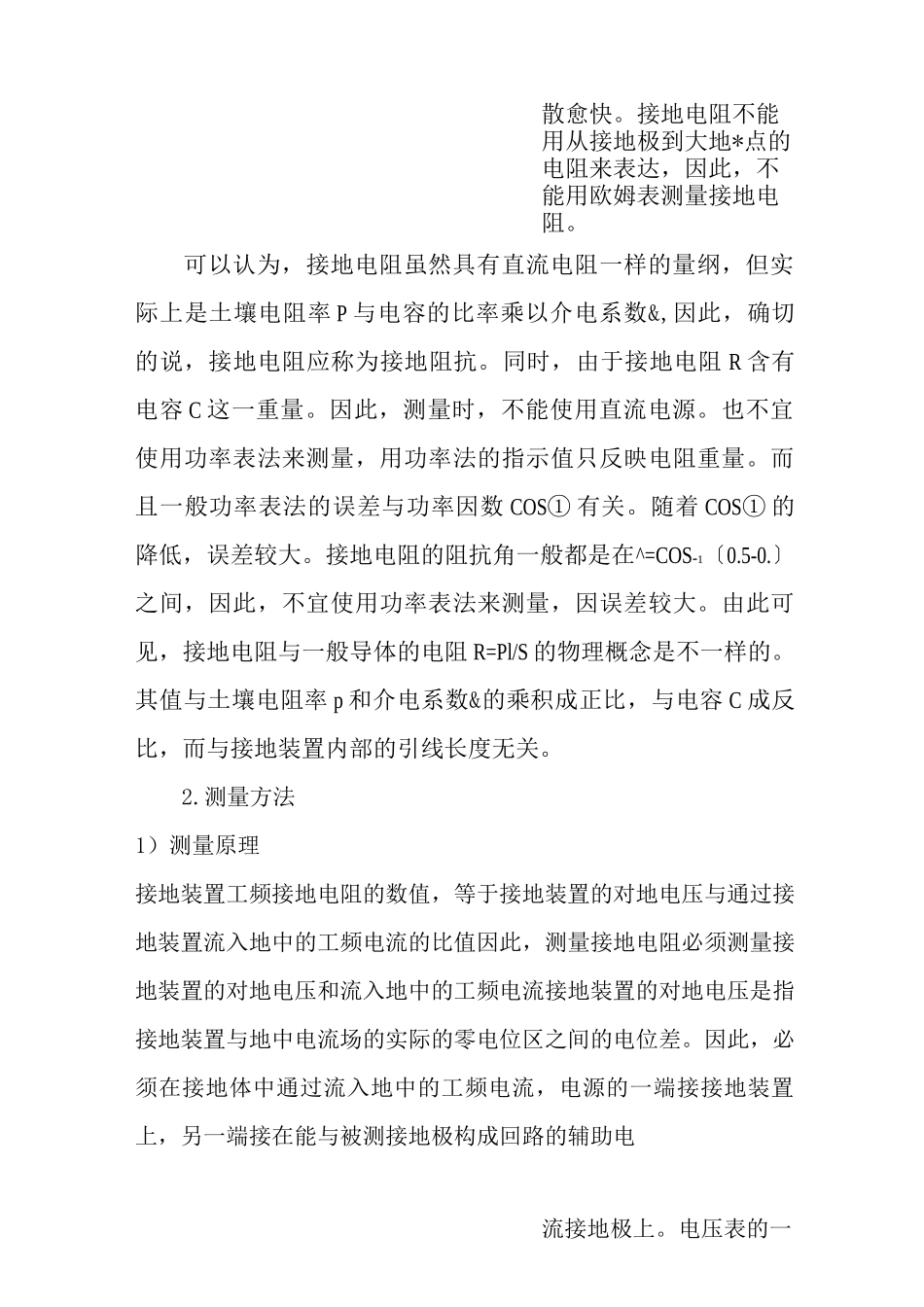

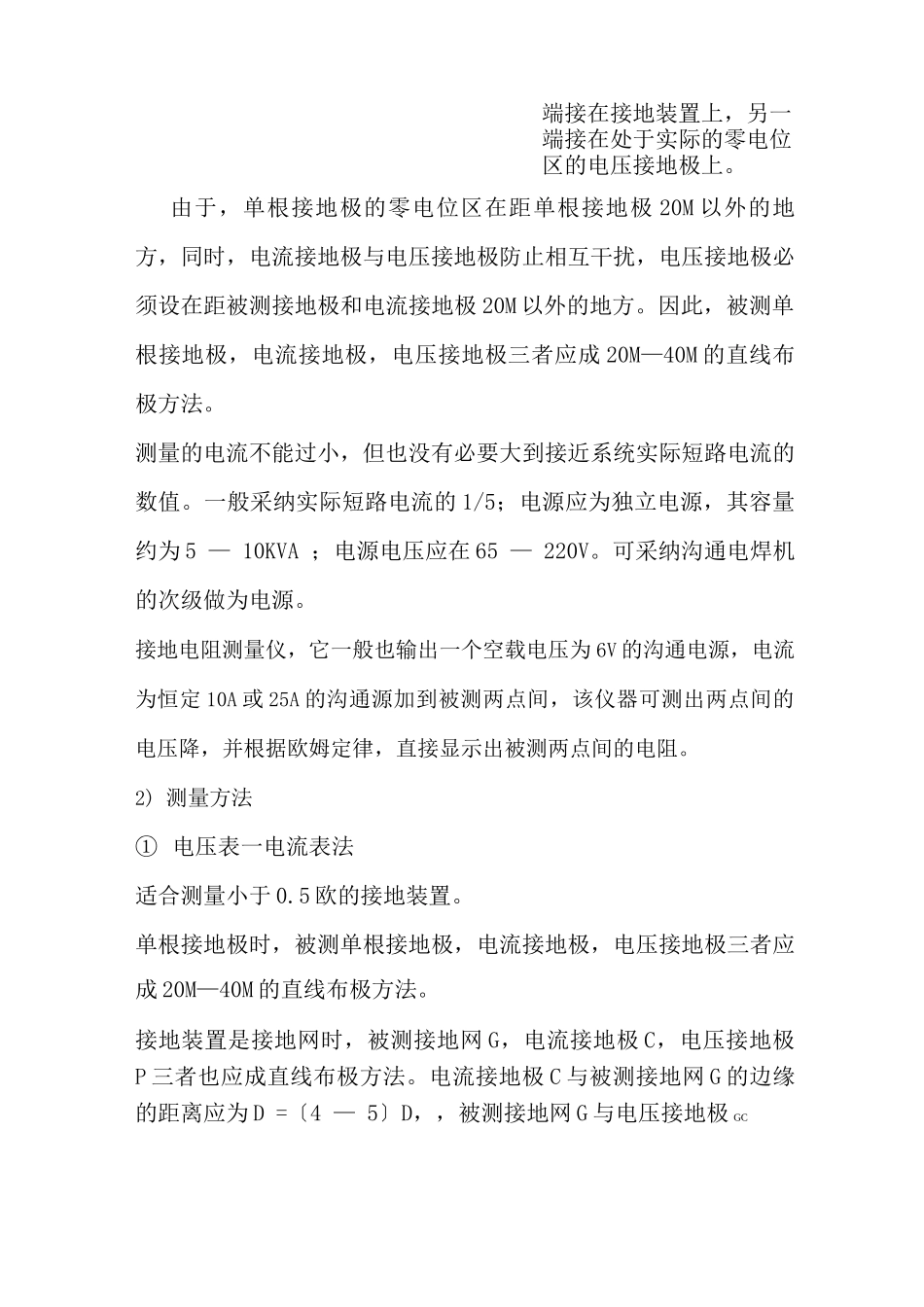

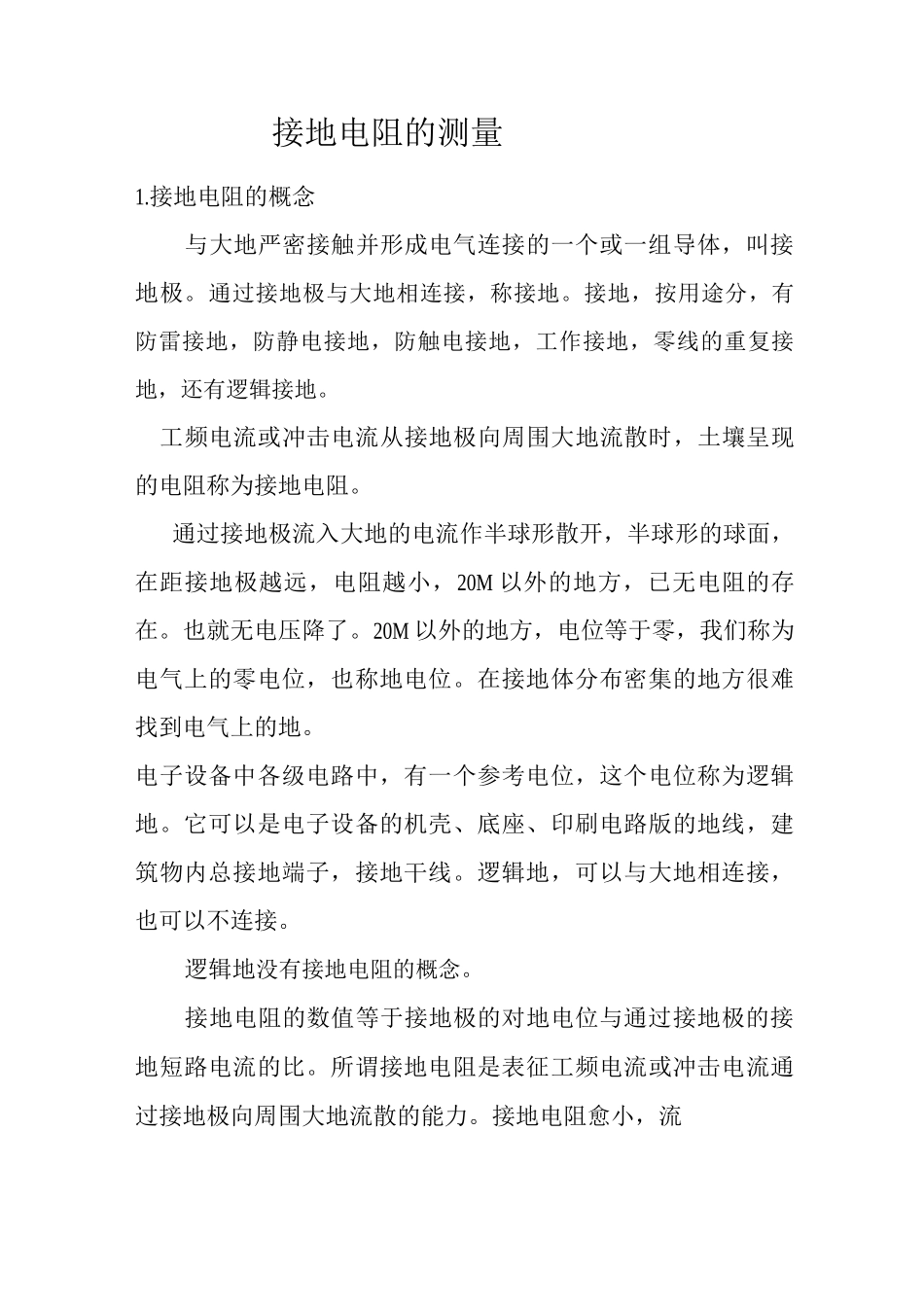

接地电阻的测量1.接地电阻的概念与大地严密接触并形成电气连接的一个或一组导体，叫接地极。通过接地极与大地相连接，称接地。接地，按用途分，有防雷接地，防静电接地，防触电接地，工作接地，零线的重复接地，还有逻辑接地。工频电流或冲击电流从接地极向周围大地流散时，土壤呈现的电阻称为接地电阻。通过接地极流入大地的电流作半球形散开，半球形的球面，在距接地极越远，电阻越小，20M 以外的地方，已无电阻的存在。也就无电压降了。20M 以外的地方，电位等于零，我们称为电气上的零电位，也称地电位。在接地体分布密集的地方很难找到电气上的地。电子设备中各级电路中，有一个参考电位，这个电位称为逻辑地。它可以是电子设备的机壳、底座、印刷电路版的地线，建筑物内总接地端子，接地干线。逻辑地，可以与大地相连接，也可以不连接。逻辑地没有接地电阻的概念。接地电阻的数值等于接地极的对地电位与通过接地极的接地短路电流的比。所谓接地电阻是表征工频电流或冲击电流通过接地极向周围大地流散的能力。接地电阻愈小，流散愈快。接地电阻不能用从接地极到大地*点的电阻来表达，因此，不能用欧姆表测量接地电阻。可以认为，接地电阻虽然具有直流电阻一样的量纲，但实际上是土壤电阻率 P 与电容的比率乘以介电系数&,因此，确切的说，接地电阻应称为接地阻抗。同时，由于接地电阻 R 含有电容 C 这一重量。因此，测量时，不能使用直流电源。也不宜使用功率表法来测量，用功率法的指示值只反映电阻重量。而且一般功率表法的误差与功率因数 COS① 有关。随着 COS① 的降低，误差较大。接地电阻的阻抗角一般都是在^=COS-1〔0.5-0.〕之间，因此，不宜使用功率表法来测量，因误差较大。由此可见，接地电阻与一般导体的电阻 R=Pl/S 的物理概念是不一样的。其值与土壤电阻率 p 和介电系数&的乘积成正比，与电容 C 成反比，而与接地装置内部的引线长度无关。2.测量方法1）测量原理接地装置工频接地电阻的数值，等于接地装置的对地电压与通过接地装置流入地中的工频电流的比值因此，测量接地电阻必须测量接地装置的对地电压和流入地中的工频电流接地装置的对地电压是指接地装置与地中电流场的实际的零电位区之间的电位差。因此，必须在接地体中通过流入地中的工频电流，电源的一端接接地装置上，另一端接在能与被测接地极构成回路的辅助电流接地极上。电压表的一端接在接地装置上，另一端接在处于实际的零电位区的电压接地极上。由...
