110kV头罾变电所扩建工程施工组织设计VIP免费

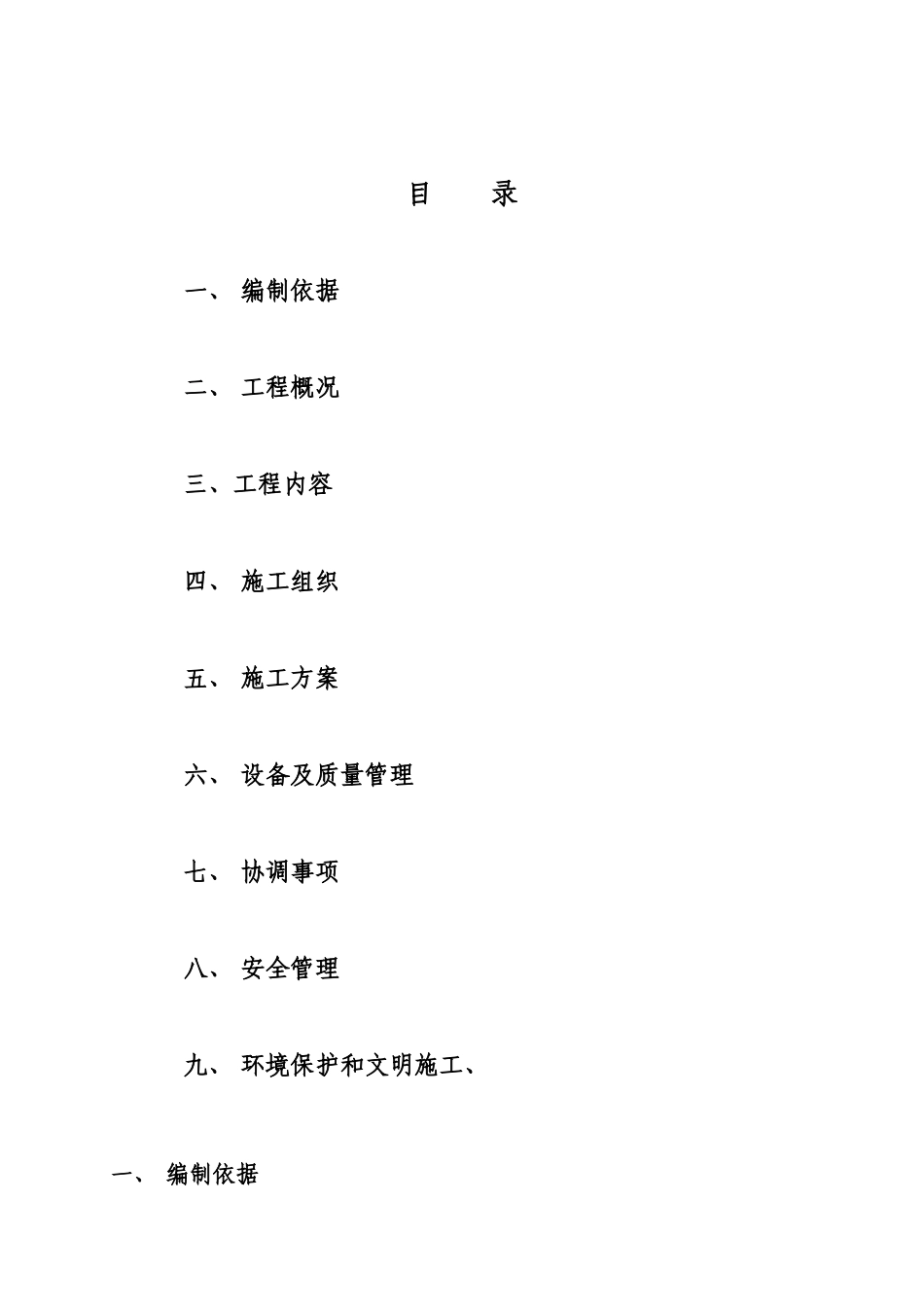

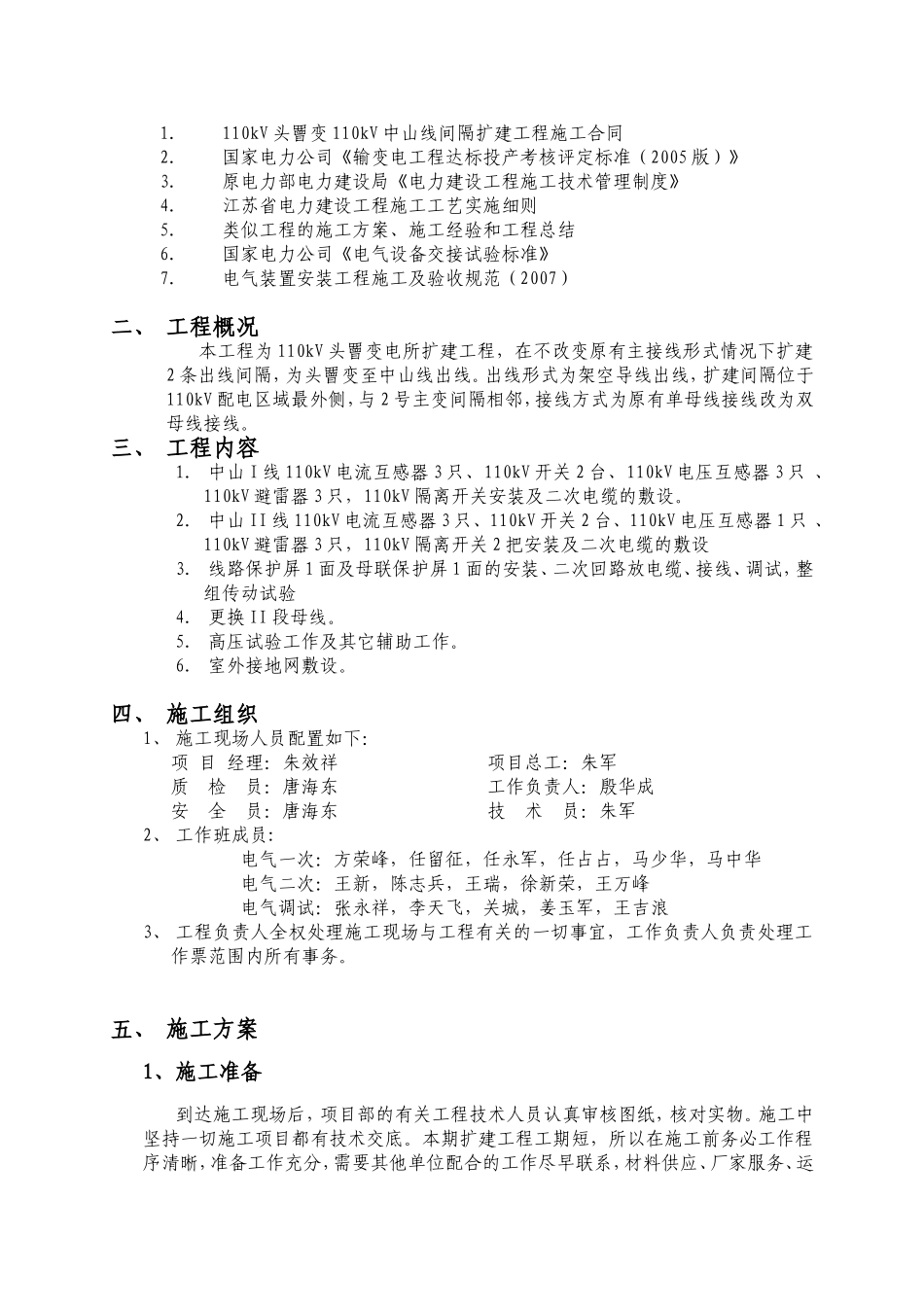

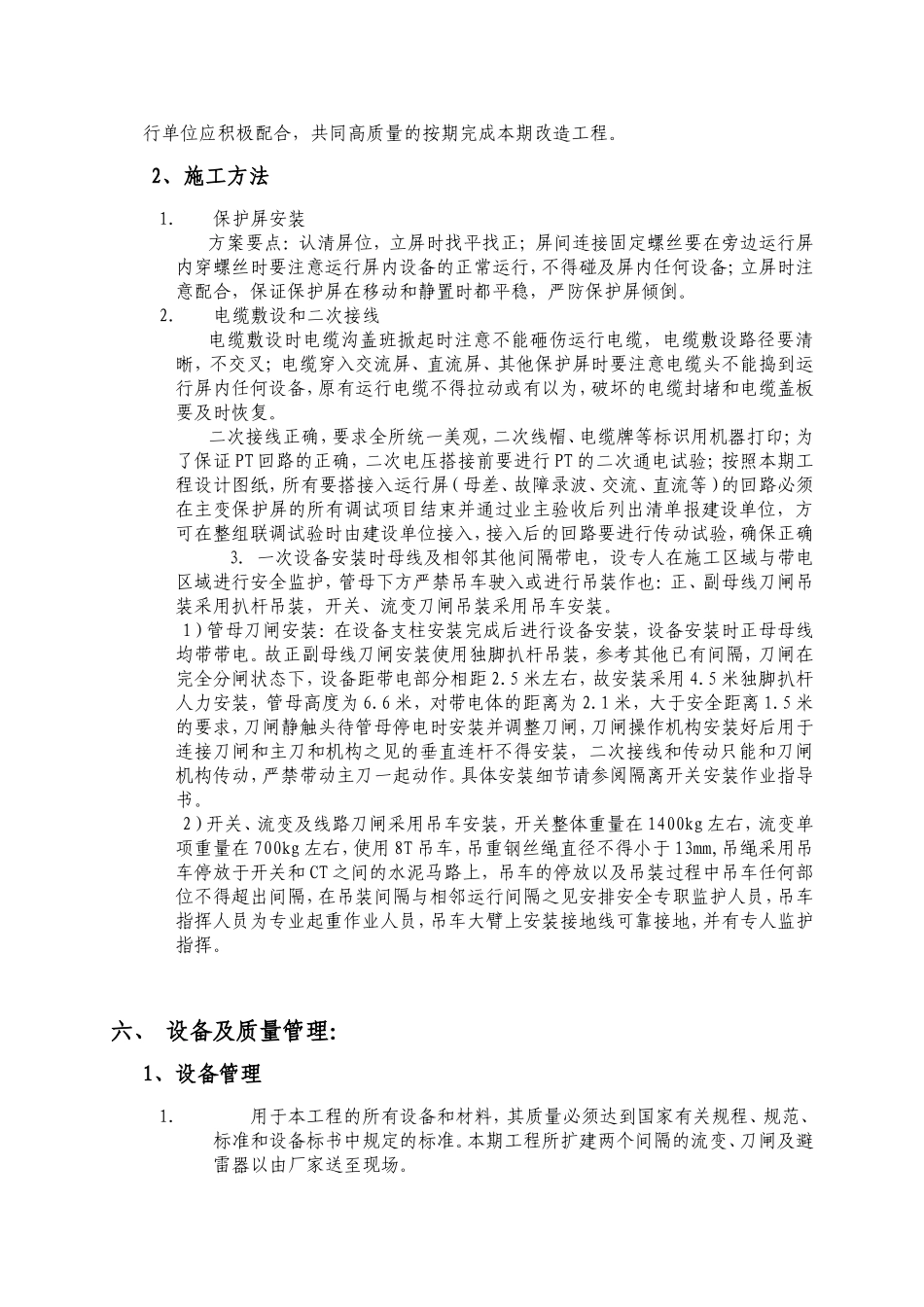

目录一、编制依据二、工程概况三、工程内容四、施工组织五、施工方案六、设备及质量管理七、协调事项八、安全管理九、环境保护和文明施工、一、编制依据1.110kV头罾变110kV中山线间隔扩建工程施工合同2.国家电力公司《输变电工程达标投产考核评定标准（2005版）》3.原电力部电力建设局《电力建设工程施工技术管理制度》4.江苏省电力建设工程施工工艺实施细则5.类似工程的施工方案、施工经验和工程总结6.国家电力公司《电气设备交接试验标准》7.电气装置安装工程施工及验收规范（2007）二、工程概况本工程为110kV头罾变电所扩建工程，在不改变原有主接线形式情况下扩建2条出线间隔，为头罾变至中山线出线。出线形式为架空导线出线，扩建间隔位于110kV配电区域最外侧，与2号主变间隔相邻，接线方式为原有单母线接线改为双母线接线。三、工程内容1．中山I线110kV电流互感器3只、110kV开关2台、110kV电压互感器3只、110kV避雷器3只，110kV隔离开关安装及二次电缆的敷设。2．中山II线110kV电流互感器3只、110kV开关2台、110kV电压互感器1只、110kV避雷器3只，110kV隔离开关2把安装及二次电缆的敷设3．线路保护屏1面及母联保护屏1面的安装、二次回路放电缆、接线、调试，整组传动试验4．更换II段母线。5．高压试验工作及其它辅助工作。6．室外接地网敷设。四、施工组织1、施工现场人员配置如下：项目经理：朱效祥项目总工：朱军质检员：唐海东工作负责人：殷华成安全员：唐海东技术员：朱军2、工作班成员:电气一次：方荣峰，任留征，任永军，任占占，马少华，马中华电气二次：王新，陈志兵，王瑞，徐新荣，王万峰电气调试：张永祥，李天飞，关城，姜玉军，王吉浪3、工程负责人全权处理施工现场与工程有关的一切事宜，工作负责人负责处理工作票范围内所有事务。五、施工方案1、施工准备到达施工现场后，项目部的有关工程技术人员认真审核图纸，核对实物。施工中坚持一切施工项目都有技术交底。本期扩建工程工期短，所以在施工前务必工作程序清晰，准备工作充分，需要其他单位配合的工作尽早联系，材料供应、厂家服务、运行单位应积极配合，共同高质量的按期完成本期改造工程。2、施工方法1.保护屏安装方案要点：认清屏位，立屏时找平找正；屏间连接固定螺丝要在旁边运行屏内穿螺丝时要注意运行屏内设备的正常运行，不得碰及屏内任何设备；立屏时注意配合，保证保护屏在移动和静置时都平稳，严防保护屏倾倒。2.电缆敷设和二次接线电缆敷设时电缆沟盖班掀起时注意不能砸伤运行电缆，电缆敷设路径要清晰，不交叉；电缆穿入交流屏、直流屏、其他保护屏时要注意电缆头不能捣到运行屏内任何设备，原有运行电缆不得拉动或有以为，破坏的电缆封堵和电缆盖板要及时恢复。二次接线正确，要求全所统一美观，二次线帽、电缆牌等标识用机器打印；为了保证PT回路的正确，二次电压搭接前要进行PT的二次通电试验；按照本期工程设计图纸，所有要搭接入运行屏（母差、故障录波、交流、直流等）的回路必须在主变保护屏的所有调试项目结束并通过业主验收后列出清单报建设单位，方可在整组联调试验时由建设单位接入，接入后的回路要进行传动试验，确保正确3．一次设备安装时母线及相邻其他间隔带电，设专人在施工区域与带电区域进行安全监护，管母下方严禁吊车驶入或进行吊装作也：正、副母线刀闸吊装采用扒杆吊装，开关、流变刀闸吊装采用吊车安装。1）管母刀闸安装：在设备支柱安装完成后进行设备安装，设备安装时正母母线均带带电。故正副母线刀闸安装使用独脚扒杆吊装，参考其他已有间隔，刀闸在完全分闸状态下，设备距带电部分相距2.5米左右，故安装采用4.5米独脚扒杆人力安装，管母高度为6.6米，对带电体的距离为2.1米，大于安全距离1.5米的要求，刀闸静触头待管母停电时安装并调整刀闸，刀闸操作机构安装好后用于连接刀闸和主刀和机构之见的垂直连杆不得安装，二次接线和传动只能和刀闸机构传动，严禁带动主刀一起动作。具体安装细节请参阅隔离开关安装作业指导书。2）开关、流变及线路刀闸采用吊车安装，开关整体重量在1400kg左右，流变单项重量在700kg左右，使用8T吊车，吊重钢丝绳直径不得小于13mm,吊...
