栈桥荷载计算书

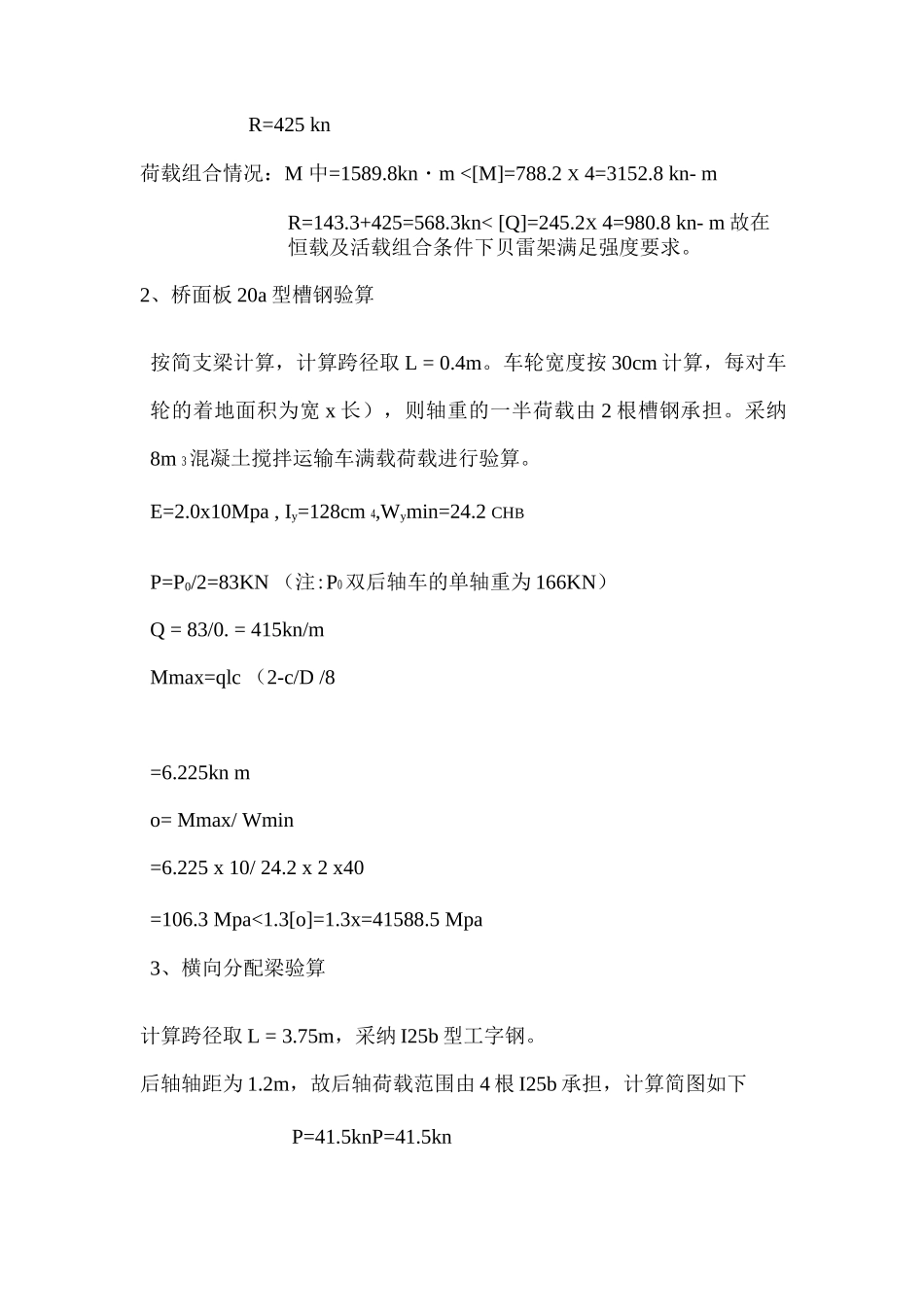

栈桥荷载计算书XX 大桥钢栈桥总宽 6m,计算跨径为 12m。栈桥结构自下而上分别为：6 6 钢管桩、28b 型工字钢下横梁、“321 军用贝雷梁、25b 型工字钢分配横梁(间距 0.40m)、20a 型槽钢桥面。单片贝雷：I=250497.2cm4, E=2x1(5Mpa , W=3578.5cm 3[M]=788.2 kn m, [Q]=245.2 kn则 4EI=24 x 10 kn m2(一)荷载布置1、上部结构恒载(按 12m 跨度计)(1)20a 型槽钢：q1= ( 6m/0.3+1) x 22.63 x 10/1 网 4.75kn/m(2)25b 型工字钢分配横梁：q2=42.0x9/0. 4<06 x 10/10/=9 6.3kn/m(3)“321 军用贝雷梁：每片贝雷重 287kg (含支撑架、销子等)：q3=287 x 4 x 10/3/1(B.83kn/m(4)28a型工字钢下横梁：q4=6 x 43.4 x 10/1CL60 kn 根2、活载(1 )按城一 B 级标准车辆计算(2)人群、机具、堆方荷载：q5=1.5kn/m； x 6=9 kn/m考虑栈桥实际情况，同方向车辆间距大于 15m，即一跨内同方向半幅桥内最多只布置一辆重车。（二）上部结构内力计算1、贝雷梁内力计算荷载组合：q= q1+ q2+ q3+ q5=23.88kn/m（下图）23.88KN - m12m贝雷梁均布荷载受力分布图6t12t12tI +3.6m1.2m4.8m汽车荷载分布图活载按城一 B 标准车辆荷载并考虑 1.2 的安全系数，采纳“桥梁博士系统软件进行”验算，结果如下：恒载情况： M 中=ql2/8=23.88x 122/8=429.8kn・mR=143.3 kn活载情况：M 中=1160kn - mZXR=425 kn荷载组合情况：M 中=1589.8kn・m <[M]=788.2 X 4=3152.8 kn- mR=143.3+425=568.3kn< [Q]=245.2X 4=980.8 kn- m 故在恒载及活载组合条件下贝雷架满足强度要求。2、桥面板 20a 型槽钢验算按简支梁计算，计算跨径取 L = 0.4m。车轮宽度按 30cm 计算，每对车轮的着地面积为宽 x 长），则轴重的一半荷载由 2 根槽钢承担。采纳8m 3混凝土搅拌运输车满载荷载进行验算。E=2.0x10Mpa , Iy=128cm 4,Wymin=24.2 CHBP=P0/2=83KN （注:P0双后轴车的单轴重为 166KN）Q = 83/0. = 415kn/mMmax=qlc （2-c/D /8=6.225kn mo= Mmax/ Wmin=6.225 x 10/ 24.2 x 2 x40=106.3 Mpa<1.3[o]=1.3x=41588.5 Mpa3、横向分配梁验算计算跨径取 L = 3.75m，采纳 I25b 型工字钢。后轴轴距为 1.2m，故后轴荷载范围由 4 根 I25b 承担，计算简图如下P=41.5knP=41.5kn0fW5T3^5」E=2.0x105Mpa,Ix=5284cm4,Wx=423 cm3 , Sx=248.1 cm3, ^ 10.2mmP0=166KN，故每根 I25bH 字钢所分配...
